發布日期: 2026-03-27 14:38:46
點擊：219
一、 系統概敘
雷電災害是聯合國國際減災十年公布的最嚴重的十種自然災害之一，全球每年因雷擊造成人員傷亡、財產損失不計其數。目前預防雷電災害的有效方法是防雷地線必須可靠接地，以確保雷擊電流安全泄入大地，眾多雷電災害事故的實踐經驗表明接地電阻的質量是各類建筑和設備防雷安全的關鍵。接地系統維護的難點在于其隱蔽性，其接地線易受環境影響而銹蝕、松脫甚至斷裂而失去效用。
國際和國內相關行業規范也都規定必須定期對接地電阻進行測試，以檢查接地系統的隱患，預防因接地系統失效而造成雷擊事故。而使用人工現場測量存在間隔周期長、測量方法落后、測量受環境因素影響大、重復測量偏差大、可靠性差、效率低，人工成本高等諸多弊端。國家標準《GB17681-2024危險化學品重大危險源安全監控技術規范》中明確規定“土壤腐蝕嚴重地區或強雷區儲存單元的易燃易爆介質地上儲罐，應設置接地電阻在線監測系統，實時監測每座儲罐的接地點接地電阻值，接地電阻值不應大于10Ω”。

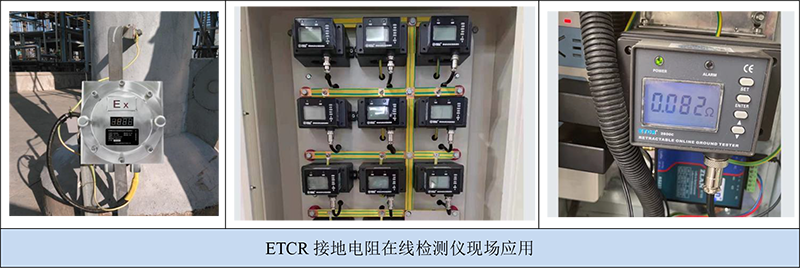

ETCR2800-MT物聯網接地電阻在線監測系統采用先進的技術手段時刻監測接地系統的隱患，實時在線測試接地系統的接地電阻、接地電流、對地電壓、雷擊電流、雷擊次數等參數，監測系統運行時不影響被監測的接地系統正常工作，在監測回路發生異常時，觸發報警功能，為接地系統維護提供科學準確的依據，有效提高防雷接地質量，預防雷電災害的發生，廣泛適用于石油、石化、電力、通信、礦山、井下、鐵路、氣象、軍事等行業，對建筑物、電力設施、電氣設備、油庫、金屬儲罐、配電箱等的防雷接地、保護接地、工作接地電阻進行實時精確的在線檢測。
二、 監測系統簡介
1. 系統組成
ETCR2800-MT物聯網接地電阻在線監測系統主要由檢測儀、低功耗數采儀、監測系統、上位機軟件，后臺系統軟件等組成。檢測儀實時在線測試接地系統的接地電阻、接地電流、對地電壓、雷擊電流、雷擊次數等參數，通過RS485通信、LORA通信、4G通信、數采儀組建上位機網絡系統或4G網絡系統，以滿足用戶不同場合的需求。
其中檢測儀有非接觸式檢測儀、地樁式檢測儀、防爆型檢測儀等多種型號款式。上位機網絡系統通過網關或工控機，與服務器交換數據。4G網絡系統通過4G通信，與服務器交換數據。用戶在系統后臺可設置測試參數、報警閾值，實現遠程在線監測接地電阻狀況。

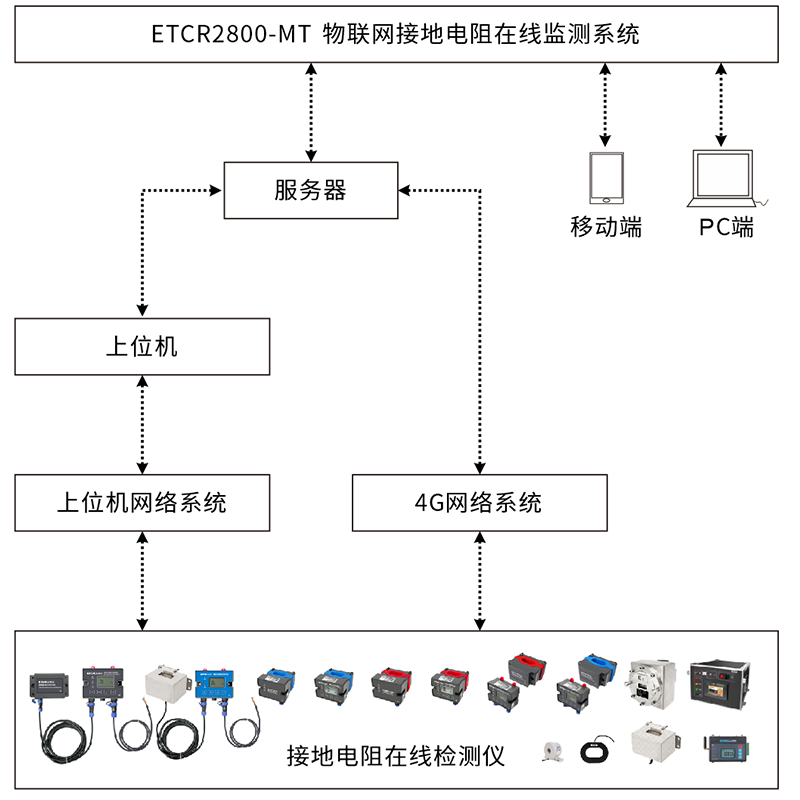

（物聯網接地電阻在線監測系統架構）
2. 系統特點
1） 檢測功能齊全：可在線監測接地電阻、接地電流、對地電壓、雷擊電流、雷擊次數等參數。
2） 多種款式檢測端：具有非接觸式、防爆型、地樁式等檢測儀供用戶選擇。
3） 高性能傳感器：檢測儀的傳感器采用高磁通量磁性材料及膠封工藝制作，性能穩定抗干擾能力強。
4） 多種監測系統：檢測儀帶有RS485通信、Lora通信、4G通信，通過低功耗數采儀可組建多種網絡系統，實現遠程在線監測，以應對各種場所的需求。
5） 低功耗數采儀：帶有RS485通信、Lora通信、4G通信用于組建網絡，模塊內置大容量鋰亞電池或配置太陽能板，解決現場難以供電的痛點。
6） 報警功能：可在檢測儀或系統后臺設置報警閾值，當檢測值超過報警閾值時，系統發出報警提示。監測系統運行時不影響被監測的接地系統正常工作。
7） 系統后臺：用戶通過物聯網系統后臺，實時監測及記錄接地電阻值等參數，設置報警閾值，查看報警信息。后臺具有賬戶管理，信息管理，區域管理，設備管理等功能。
3. 測量范圍與精度
測量參數 | 測量方式 | 測量范圍 | 分辨力 | 精度 |
接地電阻 | 非接觸式 | 0.01Ω～200Ω | 0.001Ω | ±2%rdg±3dgt |
地樁式 | 0.01Ω～2000Ω | 0.01Ω | ±2%rdg±3dgt | |
接地電流 | 非接觸式 | AC 0.0mA～20A | 0.1mA | ±2%rdg±5dgt |
對地電壓 | 地樁式 | AC 0V～600V | 1V | ±2%rdg±3dgt |
雷擊電流 | 非接觸式 | 最大幅值：100kA 最小幅值：2.5%Fs | 1kA | ±（10%rdg+1 %*Fs） |
雷擊次數 | 自動統計雷擊次數 | |||
4. 其它技術參數
參數名稱 | 參數規格 |
電 源 | DC 9V～24V DC（用戶外部提供或使用低功耗電源通信模塊) |
顯示屏 | 4位LCD顯示域47mm×28.5mm，5寸觸摸彩屏（僅ETCR3350） |
測試方式 | 非接觸式，地樁式 |
通信方式 | RS485（支持MODBUS通信協議），LORA，4G（支持MQTT通信協議） |
網絡形式 | 有線網絡，無線物聯網絡 |
上傳數據 | 接地電阻值，接地電流值，雷擊電流，雷擊次數，對地電壓，報警閾值 |
報警功能 | 可設置接地電阻，接地電流報警閾值 |
防護等級 | IP65 |
功 耗 | 非接觸式：DC12V 50mA Max |
測試電流 | 地樁式：AC 11mA Max；大地網：AC 5A Max |
工作環境 | -20℃～55℃；20％RH～90％RH |
5. 防爆證書
石油化工行業是雷電災害的重災區，在易燃易爆場所安裝使用的設備需通過防爆認證，ETCR有多款檢測儀為隔爆型或本安型的防爆型產品，已通過相關防爆認證，適用于有煤礦瓦斯、油庫、加油站等危險爆炸性環境中。
三、 檢測儀型號類別
ETCR研發了多種結構款式的檢測儀，以應對各種環境的需求。其中非接觸式檢測儀，接地線直接穿過檢測儀穿孔安裝方便。地樁式檢測儀需預先鋪設輔助接地樁。
檢測儀類別 | 結構 | 適應場所 |
非接觸式檢測儀 | 不銹鋼 | 形成接地回路的接地系統監測，隔爆型產品，防護等級高?？蓛?nèi)置低功耗模塊、鋰亞電池、續航時間3年～5年。 |
閉環式 | 形成接地回路的接地系統監測，金屬構件回路電阻監測。 | |
開合式 | 形成接地回路的接地系統監測，金屬構件回路電阻監測，不需斷開接地線。 | |
分體式 | 控制器與傳感器分開安裝，便于在現場觀察接地電阻值。適合用戶自行二次開發接地回路電阻監測。 | |
地樁式檢測儀 | 單點接地系統的監測，大地網接地系統監測。 |
1. 非接觸式檢測儀型號類別
檢測儀型號 | 產品圖片 | 產品結構 穿孔尺寸 | 測量參數 | 通信方式 | 防爆標志 |
ETCR2700TB |
| 閉環式 53mm×20mm | 接地電阻 接地電流 雷擊電流（選購） | RS485 4G（選購） | 隔爆型不銹鋼殼體 Ex db mb IICT6 Gb 可內置低功耗電源 |
ETCR2800B |
| 閉環式 56mm×27mm | 接地電阻 接地電流 | RS485 4G（選購） | 本安型 Ex ia IIB T3 Ga Ex ib IIC T4 Gb |
ETCR2800C |
| 閉環式 帶顯示屏 56mm×27mm | 接地電阻 接地電流 | RS485 4G（選購） | 本安型 Ex ia IIB T3 Ga Ex ib IIC T4 Gb |
ETCR2800KB |
| 開合式 56mm×27mm | 接地電阻 接地電流 | RS485 4G（選購） | 本安型 Ex ia IIB T3 Ga Ex ib IIC T4 Gb |
ETCR2800KC |
| 開合式 帶顯示屏 56mm×27mm | 接地電阻 接地電流 | RS485 4G（選購） | 本安型 Ex ia IIB T3 Ga Ex ib IIC T4 Gb |
ETCR2800S |
| 分體式 閉環式 56mm×27mm | 接地電阻 接地電流 | RS485 4G（選購） | 本安型 Ex ia IIB T3 Ga Ex ib IIC T4 Gb |
ETCR2800KS |
| 分體式 開合式 56mm×27mm | 接地電阻 接地電流 | RS485 4G（選購） | 本安型 Ex ia IIB T3 Ga Ex ib IIC T4 Gb |
ETCR2800E |
| 分體式 Φ17mm | 接地電阻 接地電流 | RS485 | |
ETCR2800N |
| 分體式 65mm×36mm | 接地電阻 接地電流 | RS485 | |
ETCR2800P |
| 分體式 Φ90mm | 接地電阻 接地電流 | RS485 | |
ETCR2800T |
| 分體式 53mm×20mm | 接地電阻 接地電流 | RS485 | 不銹鋼殼體 |
ETCR2800X |
| 分體式 130mm×20mm | 接地電阻 接地電流 | RS485 | |
ETCR2840 |
| 柔性線圈 | 雷擊電流 | RS485 | |
ETCR2840C |
| 閉環式 56mm×27mm | 接地電阻 接地電流 雷擊電流 | RS485 | |
ETCR2840T |
| 閉環式 56mm×27mm | 接地電阻 接地電流 雷擊電流 | RS485 |
2. 地樁式檢測儀
檢測儀型號 | 產品圖片 | 測量方式 | 測量參數 | 通信方式 | 備注 |
ETCR2900 |
| 三線法 | 接地電阻、對地電壓 | RS485 | |
ETCR2900B |
| 三線法 四線法 | 接地電阻、對地電壓 土壤電阻率 | RS485 4G（選購） | |
ETCR3350 |
| 四線法 | 接地電阻、導通電阻 對地電壓 土壤電阻率 跨步電壓、接觸電壓 | RS485 | 大地網接地電阻檢測 |
四、 檢測儀的結構與安裝
非接觸式檢測儀均配有安裝五金件，安裝方式有接地線安裝和壁掛式安裝。

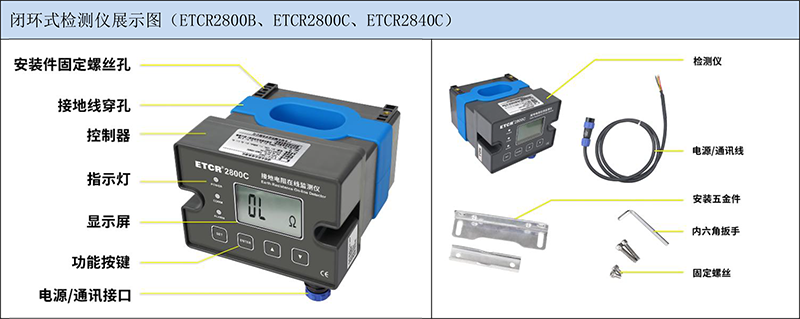

1. 閉環式檢測儀的結構與安裝

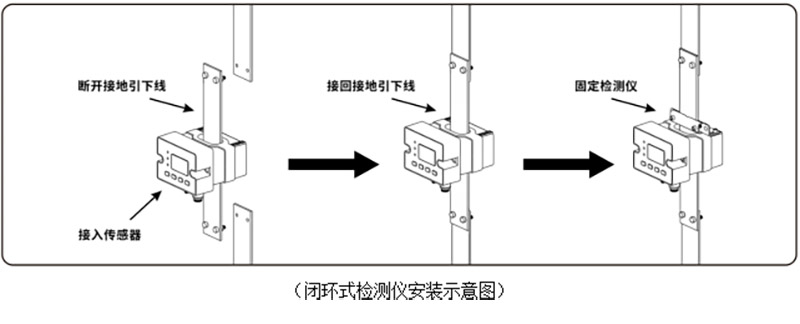

閉環式檢測儀（ETCR2800B、ETCR2800C、ETCR2840C）的傳感器為閉環式結構，安裝時需先斷開接地引下線，接入傳感器穿孔后，再將接地線接回。檢測儀的固定安裝有接地線安裝和壁掛式安裝方式，接地線安裝使用隨機附送的五金件將傳感器夾持在接地引下線上。主要應用于機房、變電站、加油站、油庫、建筑、生產線等形成接地回路的多點接地系統。

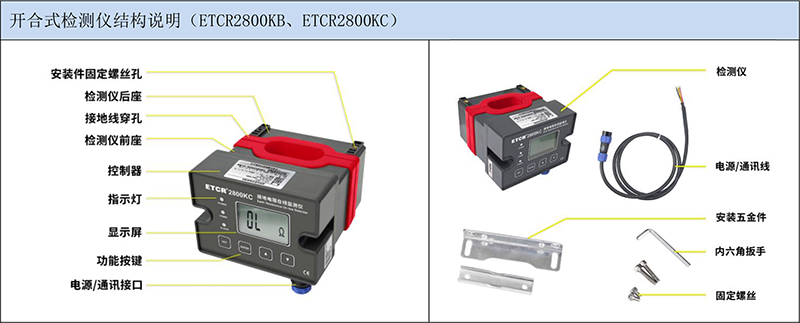

2. 開合式檢測儀結構與安裝

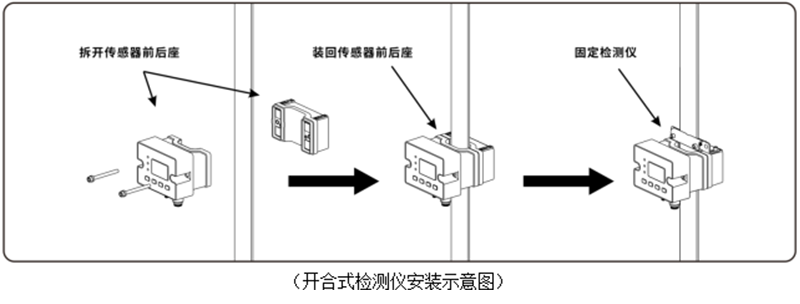

開合式檢測儀（ETCR280 0KB、ETCR2800KC）的傳感器為開合式結構，安裝時不需斷開接地引下線，先將傳感器的前后座拆開，鉗入接地引下線，再將傳感器前后座裝回，現場安裝更加方便。檢測儀的固定安裝有接地線安裝和壁掛式安裝方式，接地線安裝使用隨機附送的五金件夾持在接地引下線上。主要應用于不便于斷開接地引下線的場所。

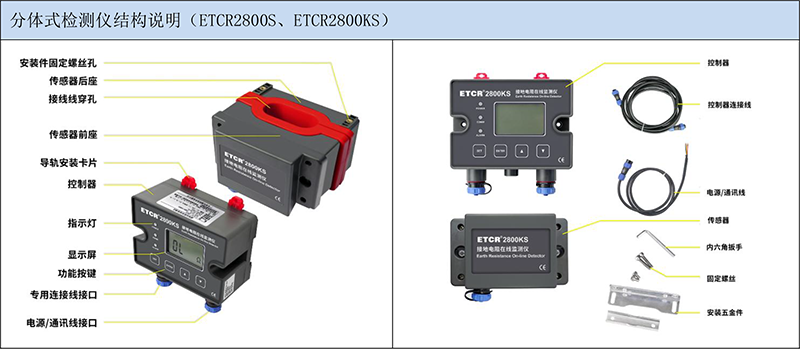

3. 分體式檢測儀結構與安裝
分體式檢測儀（ETCR2800S、ETCR2800KS）的控制器與傳感器需獨立安裝，控制器有導軌安裝和壁掛安裝方式。傳感器的安裝有接地線安裝和壁掛式安裝方式，接地線安裝使用隨機附送的五金件將傳感器夾持在接地引下線上。主要應用于便于在現場觀察接地電阻值的場景。

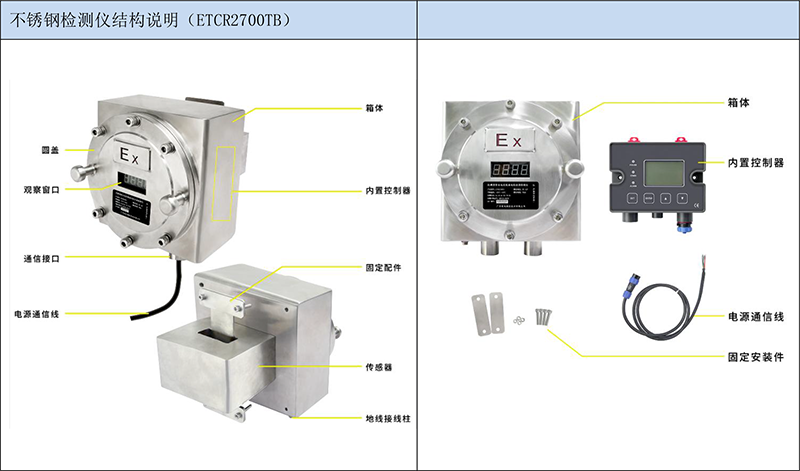

4. 不銹鋼檢測儀結構與安裝
ETCR2700TB不銹鋼檢測儀是隔爆型產品，傳感器與控制箱采用304不銹鋼制作，高檔美觀，堅固耐用，防撞擊，防護等級高，耐高低溫全天候使用。檢測儀如選購帶有觀察窗的產品，可在現場查看接地電阻值。檢測儀采用整體式設計，安裝時需先斷開接地引下線，接入傳感器穿孔后，再將接地線接回。檢測儀的固定安裝有接地線安裝和壁掛式安裝方式，接地線安裝使用隨機附送的五金件將傳感器夾持在接地引下線上。主要應用于油庫、儲油罐、礦井等易燃易爆危險場所。
ETCR2700TB檢測儀可內置低功耗模塊及大容量鋰電池，續航時間3～5年，解決現場難以供電的痛點。還可以內置4G通信模塊，實現遠程在線監測。

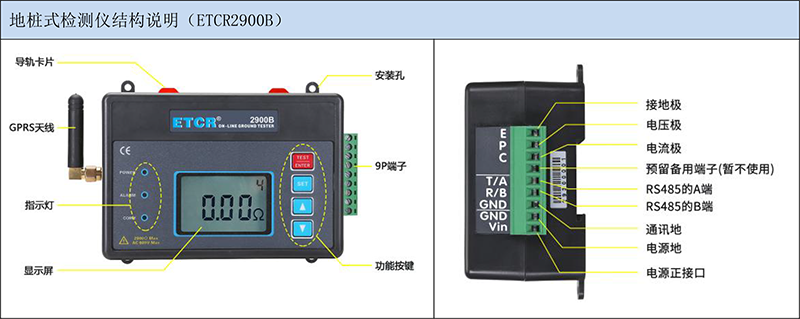

5. 地樁式檢測儀的結構與安裝
地樁式檢測儀測試儀采用三線法測試接地電阻，四線法測試土壤電阻率。檢測儀安裝時需預先鋪設接地樁，安裝方式有導軌安裝和壁掛式安裝。主要應用于機站，機房，避雷針等單點接地系統的在線監測。

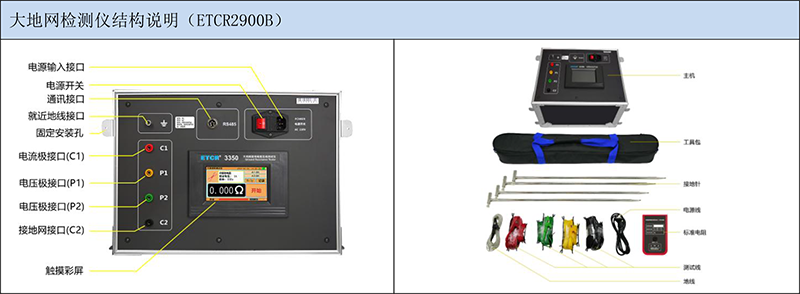

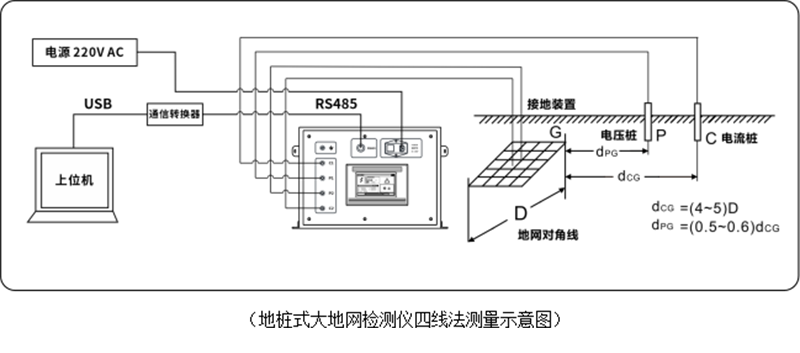

6. 大地網檢測儀
ETCR3350檢測儀輸出測試電流5A，采用四線法測試接地電阻、導通電阻、對地電壓、土壤電阻率、跨步電壓、接觸電壓等參數。檢測儀通過RS485通信將數據包上傳到上位機計算機，電源為AC 220V需外部提供。安裝時需按要求預先鋪設輔助接地樁，檢測儀可安裝在機柜內。主要應用于變電站、大型建筑等大型接地系統的在線監測。
五、 低功耗數采儀
ETCR研發的ETCR2600低功耗數采儀是一款專為在線檢測儀提供電源與通信的數據采集模塊。數采儀由主機、從機、通信線、RS485通信、LORA通信、4G通信組成，主機與從機間通過LORA通信組建網絡，主機集中接收現場各個從機的數據。主機通過RS485通信或4G通信將數據包主動上報，實現對現場設備的在線監測。主機可配置4G通信模塊，將數據包上傳服務器。從機通過RS485采集檢測儀數據，同時為檢測儀提供DC12V電源，解決現場難以供電的問題。
用戶可通過檢測儀、低功耗數采儀組建上位機網絡監測系統與4G網絡監測系統。
數采儀有鋰亞電池款與太陽能款。其中ETCR2600鋰亞電池款，內置大容量鋰亞電池，可續航3年～5年，ETCR2600B太陽能款內置鋰電池外置太陽能板，無光條件下可續航3個月。
ETCR2600低功耗數采儀技術參數 | ||
產品款式 | ETCR2600鋰亞電池款 | ETCR2600B太陽能款 |
從機電池容量 | DC3.6V 14000mAH | DC3.7 6400mAH |
續航時間 | 3年或5年（訂制） | 無光條件下3個月 |
適用場景 | 環境封閉，電池供電長續航場景 | 光源良好，戶外太陽能供電場景 |
數據采集上報 | 24小時采集間隔、24小時上報間隔，可設置間隔時間 | |
主機通信方式 | LORA通信：通訊距離1km(空曠情況下)，主機可與1～200個從機通信；RS485通信（支持ModBus協議）；4G通信（支持MQTT協議）（選購） | |
從機通信方式 | LORA通信：通訊距離1km(空曠情況下)；RS485通信（支持ModBus協議） | |
六、 監測網絡系統組建
ETCR2800-MT監測系統主要有上位機有線網絡系統與4G無線網絡系統。用戶可根據自身需求及現場情況，組建多種形式的網絡監測系統，通過RS485通信、互聯網、4G通信將測試數據上傳系統后臺，實現遠程在線監測。
監測網絡類型 | 通信方式 | 適應場所 |
上位機網絡系統 | RS485 | 監測點較少，鋪設通信線電源線較方便的監測系統。 |
RS485+數采儀 | 監測點較多，鋪設通信線電源線較困難的監測系統。 | |
4G網絡系統 | 4G | 監測點較少，鋪設通信線電源線較方便的遠程監測系統。 |
4G+數采儀 | 監測點較多，鋪設通信線電源線較困難的遠程監測系統。 |

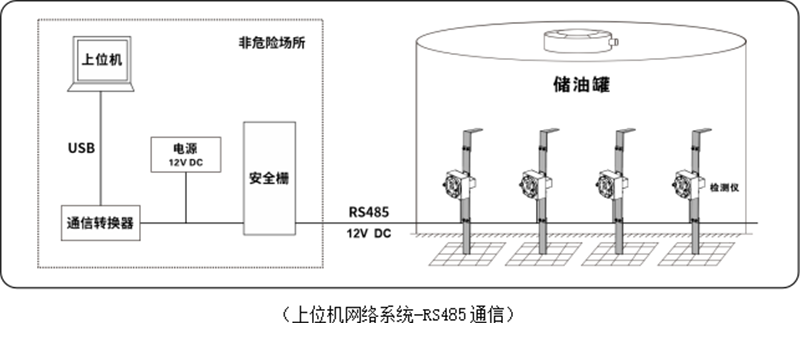

1. 上位機網絡系統（RS485）的組建
通過檢測儀內置的RS485通信組建有線網絡檢測系統（RS485）。檢測儀通過RS485通信將監測數據發送到上位機。檢測儀由外部提供電源。

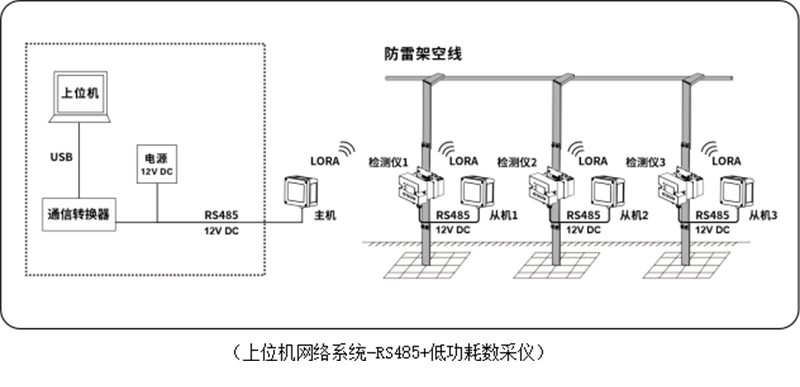

2. 上位機網絡系統（RS485+低功耗數采儀）的組建
通過ETCR2600低功耗數采儀組建上位機有線網絡系統（RS485+低功耗數采儀）。數采儀的主機通過LORA通信收集現場各個檢測儀的數據并通過RS485通信發送到上位機，從機采集檢測儀的檢測數據同時提供電源。

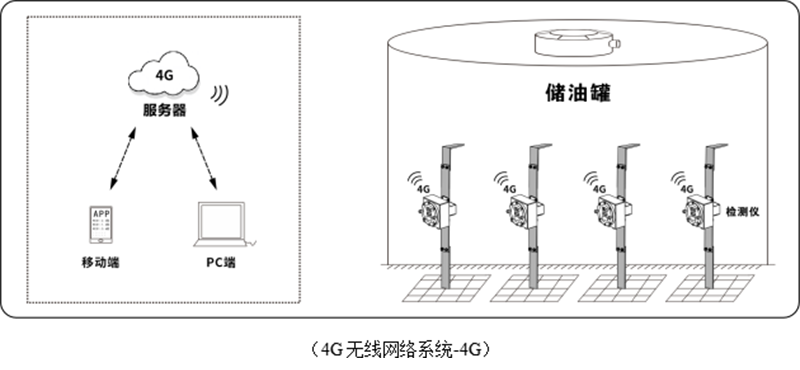

3. 4G無線網絡系統（4G）的組建
通過檢測儀內置的4G通信模塊組建4G網絡監測系統，檢測儀通過4G通信將檢測數據發送到服務器，檢測儀由外部提供電源或內置大容量鋰電池。

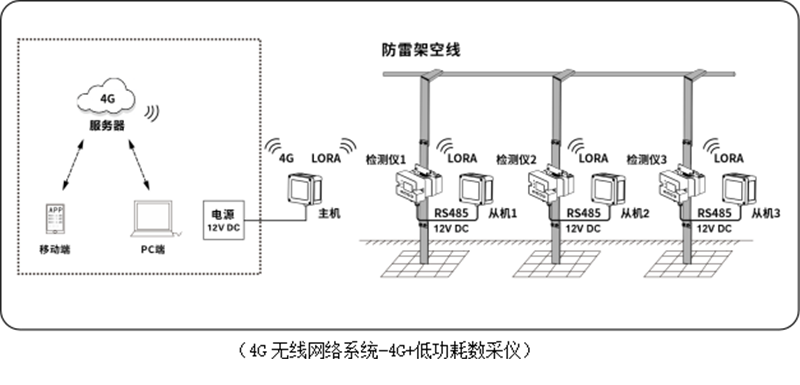

4. 4G無線網絡系統（4G+低功耗數采儀）的組建
通過4G版的ETCR2600低功耗數采儀組建4G網絡監測系統。數采儀的主機通過LORA通信收集現場各個檢測儀的數據并通過4G通信發送到服務器，從機采集檢測儀的檢測數據同時提供電源。
七、 監測系統后臺
ETCR2800-MT物聯網接地電阻在線監測系統，根據檢測儀上報的數據，展示接地電阻、接地電流、對地電壓、土壤電阻率、跨步電壓、接觸電壓、雷擊電流、雷擊次數等測試參數，實現遠程數據實時監控。具有歷史數據查詢，報警閾值設置，數據報警提醒，設置用戶信息等功能。
|

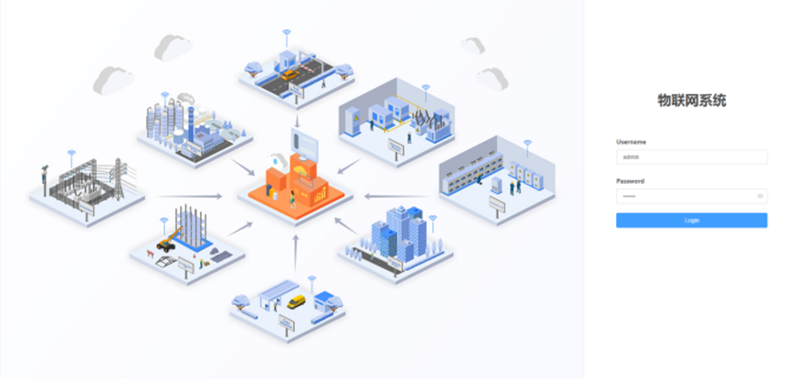

（物聯網接地電阻在線監測系統-登錄入口）

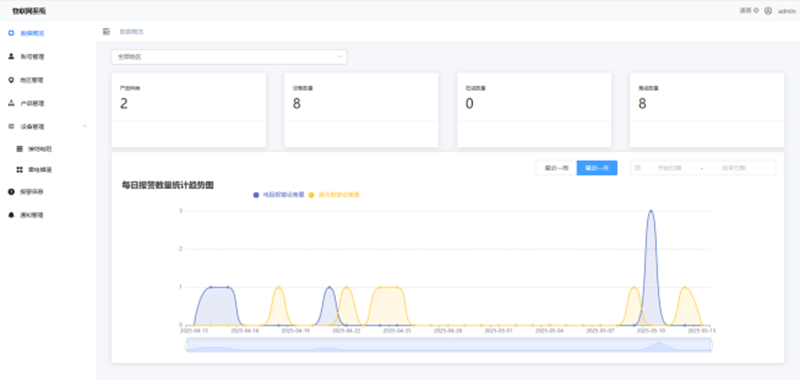

1. 數據概覽
數據概覽頁面用于展示系統整體運行情況。頁面支持按地區進行篩選查看，并提供系統關鍵數據的匯總信息，主要包括：展示每日?qǐng)?bào)警數量變化趨勢圖；展示產品種類數量；展示設備總數量；展示設備在線數量；展示設備離線數量。該頁面用于查看系統設備接入情況及運行狀態的整體信息。
|
（物聯網接地電阻在線監測系統-數據概覽）

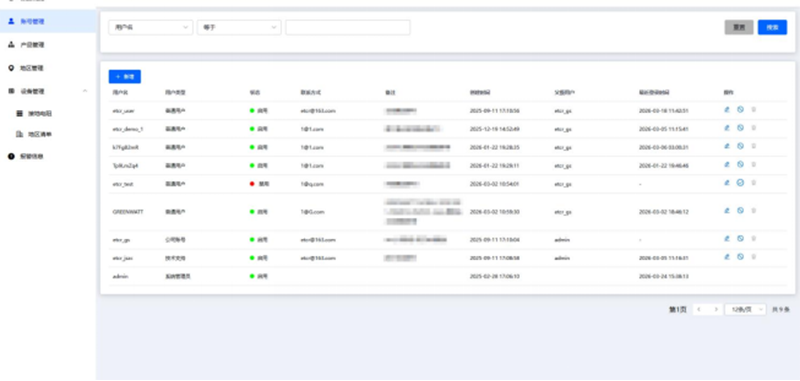

2. 賬號管理
賬號管理功能用于對系統用戶信息進行維護和管理，并控制不同用戶的使用權限。主要功能包括：支持根據用戶名查詢用戶；支持查看用戶信息；支持新增子級用戶（普通用戶無新增用戶權限）；支持刪除用戶。該功能用于對系統用戶進行統一管理。
|
（物聯網接地電阻在線監測系統-賬號管理）

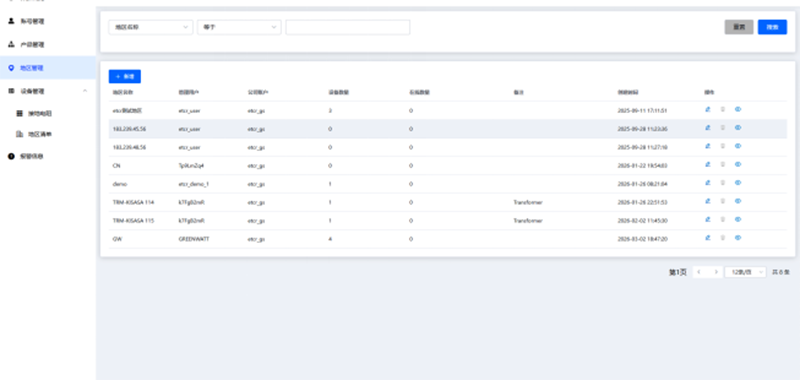

3. 地區管理
地區管理功能支持對地區信息進行新增、修改、刪除及查詢操作。新增地區后，需要在地區詳情頁面綁定設備，綁定完成后方可在系統中查看對應設備的數據。主要功能包括：支持新增地區信息；支持修改地區信息；支持刪除地區信息；支持查詢地區信息；支持在地區詳情頁面綁定設備；完成設備綁定后可查看對應設備數據。該功能用于對設備所屬地區進行統一管理，便于按地區維度查看設備數據。
|
（物聯網接地電阻在線監測系統-地區管理）

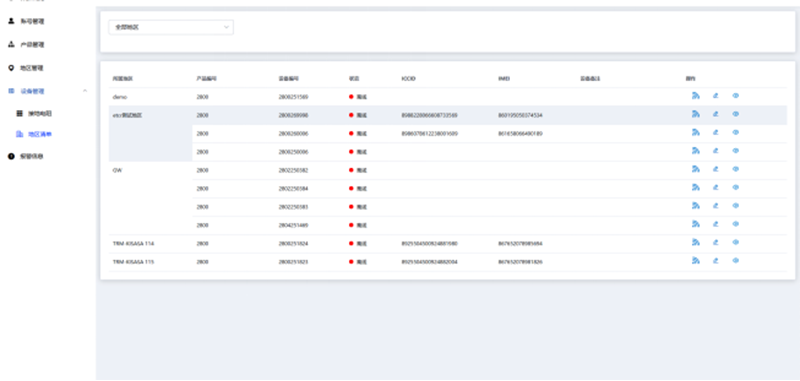

4. 設備管理
設備管理功能用于對接入系統的設備信息進行維護和查看。通過設備管理功能，可對設備基礎信息進行管理，并查看設備當前狀態。在設備詳情頁面可查看設備監測參數及歷史數據。主要功能包括：支持新增設備信息；支持修改設備信息；支持刪除設備信息；支持查詢?cè)O(shè)備信息；支持查看設備當前狀態；支持在設備詳情頁面查看設備監測參數；支持在設備詳情頁面查看歷史數據。該功能用于對系統中的設備信息進行統一管理，并查看設備相關數據。
|
（物聯網接地電阻在線監測系統-設備管理）

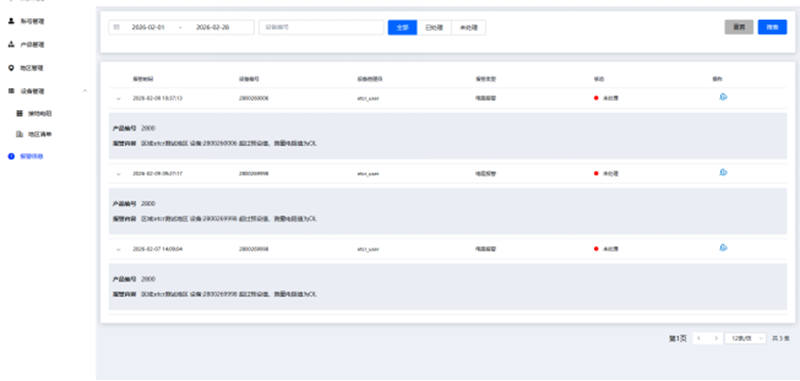

5. 報警信息
報警信息功能用于查看設備監測數據滿足報警條件時產生的報警記錄。報警信息包括報警時間、設備編號、設備負責人、報警類型及處理狀態（已處理 / 未處理）等內容。主要功能包括：支持查看報警記錄；支持按設備查詢報警信息；支持按時間范圍查詢報警信息；支持查看報警處理狀態（已處理 / 未處理）。該功能用于查看設備監測數據產生的報警記錄，便于用戶了解設備異常情況。
|
（物聯網接地電阻在線監測系統-報警信息）
