ETCR5000 電能質量分析儀廣泛應用于工業配電系統、新能源場站、軌道交通、建筑樓宇等場景，是開展電能質量監測、諧波分析、能耗統計的核心設備。其配套上位機軟件承擔著數據傳輸、波形分析、報表導出等關鍵功能，但在實際使用過程中，用戶常因驅動安裝、參數設置、環境干擾等因素遇到各類使用問題 —— 一次錯誤的驅動安裝可能導致設備無法識別，一個不匹配的參數設置可能造成數據偏差，而忽略系統權限則可能引發軟件閃退。
本文整理了上位機軟件使用過程中的高頻問題與標準化排查方案，幫助用戶快速定位并解決問題，保障測量工作高效開展。
一、 驅動與設備連接類（最常見）
1. 電腦識別不到儀器 / 端口不顯示（COM 口空白）
? 現象：USB 線連接后，上位機左上角無 COM 口可選，設備管理器中出現 “未知設備” 黃色感嘆號。
? 原因：FT232 驅動未安裝或版本不匹配、USB 線僅為充電線無數據傳輸功能、端口被其他程序占用、系統權限不足。
? 解決：
a. 前往 ETCR 官網下載并安裝對應系統版本的 FT232 驅動（32/64 位需與電腦系統匹配），安裝完成后重啟電腦。
b. 更換帶數據傳輸功能的 USB 線，優先使用儀器原配專用數據線，避免使用僅支持充電的線材。

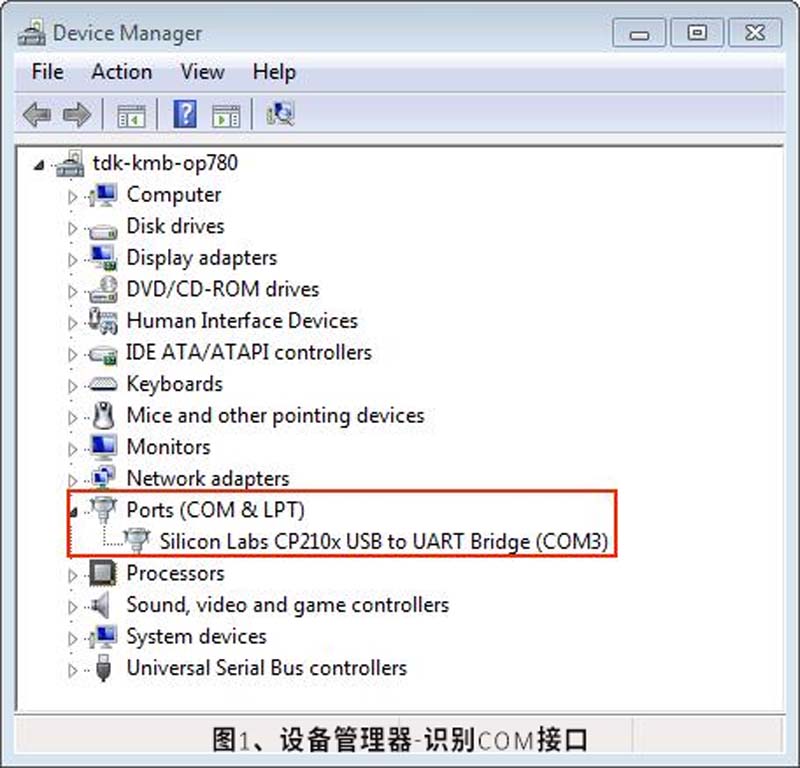

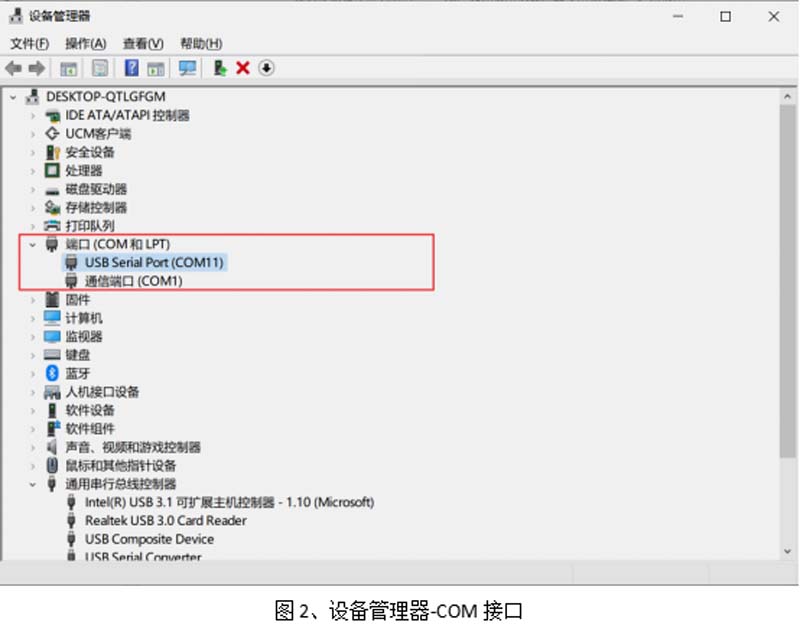

c. 儀器開機后再插入 USB 線；打開電腦設備管理器→端口（COM/LPT）查看實際分配的 COM 端口號，在上位機中手動選擇對應端口。

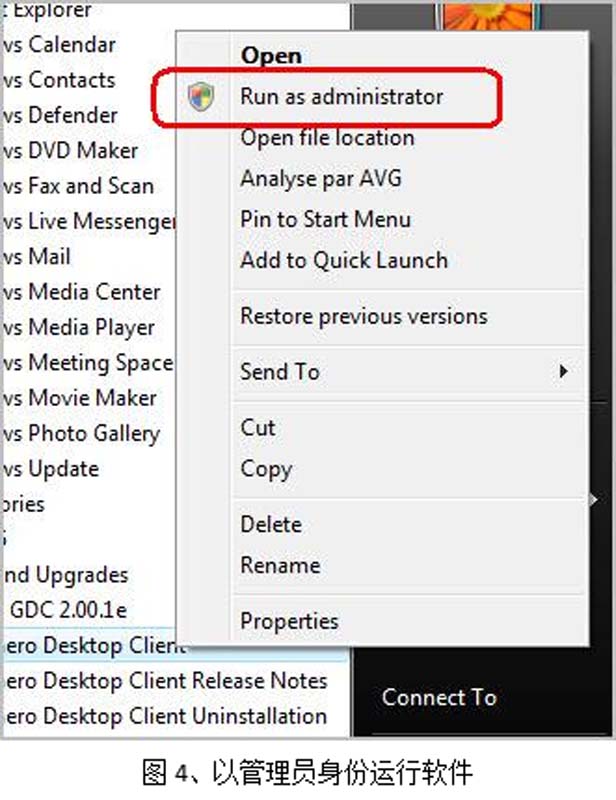

d. 右鍵點擊上位機軟件圖標，選擇 “以管理員身份運行”，臨時關閉殺毒軟件與防火墻后重試連接。
2. 端口已識別但顯示 “連接失敗 / 超時”
? 現象：設備管理器中 COM 口正常顯示，點擊上位機 “連接” 按鈕后提示連接失敗，或連接后幾秒內自動斷開。注：電能質量分析儀需要開機。
? 原因：串口通信參數不匹配、儀器端口被其他軟件占用、USB 接口供電不穩、現場電磁干擾。
? 解決：
a. 關閉其他串口調試工具、舊版上位機軟件等可能占用端口的程序，確保當前上位機獨占 COM 端口。
b. 優先使用電腦后置 USB 接口，其供電更穩定；避免使用 USB 延長線或集線器，減少信號損耗。
c. 遠離變頻器、電機等強電磁干擾設備，必要時可在儀器端執行 “菜單→設置→恢復出廠設置”，重置參數后重新連接。
二、 數據讀取與導出類
1．實時數據不刷新 / 顯示異常固定值
? 現象：連接成功后，電壓、電流、功率等參數無變化，或一直顯示 “0” 與現場實際情況明顯不符。
? 原因：接線方式不匹配、量程選擇錯誤、儀器未進入測量模式、上位機通道選擇錯誤。
? 解決：
a. 檢查電壓鉗與電流鉗接線：V1/V2/V3 對應三相線路，N 端可靠接零線，電流鉗夾取方向與變比設置保持一致，避免接線錯誤導致數據異常。
b. 確認上位機左側 “接線方式” 與儀器端設置完全同步，支持三相四線、三相三線、單相等多種模式，模式不匹配會導致數據計算錯誤。
c. 確認儀器端已進入 “實時測量” 模式，而非歷史數據回放模式；上位機切換到對應功能頁面（綜合參數 / 諧波分析 / 波形監測）查看數據。
d. 根據現場電流大小選擇合適量程：小電流場景優先選擇 5A/50A 量程，大電流場景選擇 500A/1000A 量程，避免量程過大導致小信號無法識別，或超量程導致數據溢出。
2．歷史記錄讀不出 / 導出 Excel 失敗或亂碼

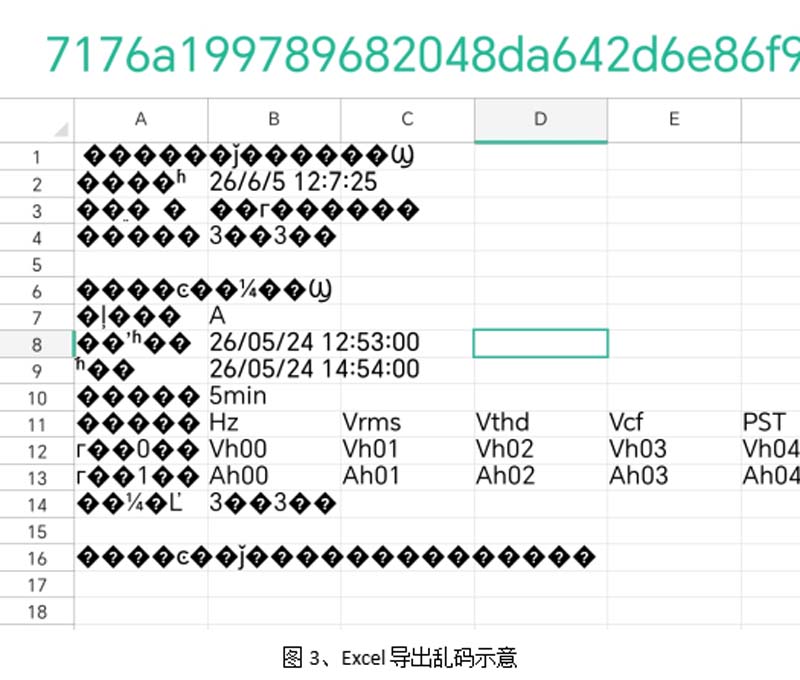

? 現象：記錄回放頁面列表空白，或導出數據時提示 “文件錯誤”，導出的 Excel 文件打開后出現亂碼。
? 原因：儀器端未成功保存記錄、數據文件損壞、導出路徑包含中文 / 特殊字符、Office 版本不兼容。注：導出文件類型為.csv，請用電腦打開文件查看
? 解決：
a. 確認儀器端已完成記錄保存：測量過程中按 “記錄” 鍵，選擇記錄時長后啟動記錄，測量結束后儀器會自動將數據存儲到本地內存。
b. 在上位機 “記錄回放” 頁面，左上角選擇正確的記錄類型（波形記錄 / 趨勢記錄 / 告警記錄），點擊 “刷新列表” 即可讀取儀器內存儲的歷史數據。
c. 導出數據時，選擇純英文 / 數字的存儲路徑（如 D:ETCR5000Data），避免使用桌面、中文命名文件夾，防止系統識別路徑錯誤。
使用 Excel 2016 及以上版本打開導出文件，或另存為.xlsx 格式；若出現亂碼，可先用記事本打開文件，通過 “另存為” 選擇 UTF-8 編碼后重新打開。
三、 軟件運行與權限類
1. 軟件打開即閃退 / 運行中突然關閉
? 現象：雙擊軟件圖標無響應，或啟動幾秒后自動退出；運行過程中突然卡死、無預警關閉。
? 原因：系統權限不足、驅動程序沖突、缺失 VC++ 運行庫、安裝包損壞。
? 解決：
a. 必須右鍵點擊軟件圖標，選擇 “以管理員身份運行”；在 Win10/11 系統中，可將用戶賬戶控制（UAC）調整至最低級別，避免權限攔截。
b. 安裝VC++ 2015-2022 運行庫（x86+x64），修復系統依賴組件缺失問題。
c. 卸載舊版上位機軟件，重新下載官方最新安裝包，解壓后安裝到純英文路徑（如 D:ETCR5000），避免中文路徑導致程序異常。
d.臨時關閉 360、火絨等殺毒軟件，或將軟件安裝目錄添加到殺毒軟件白名單，避免誤殺導致程序退出。

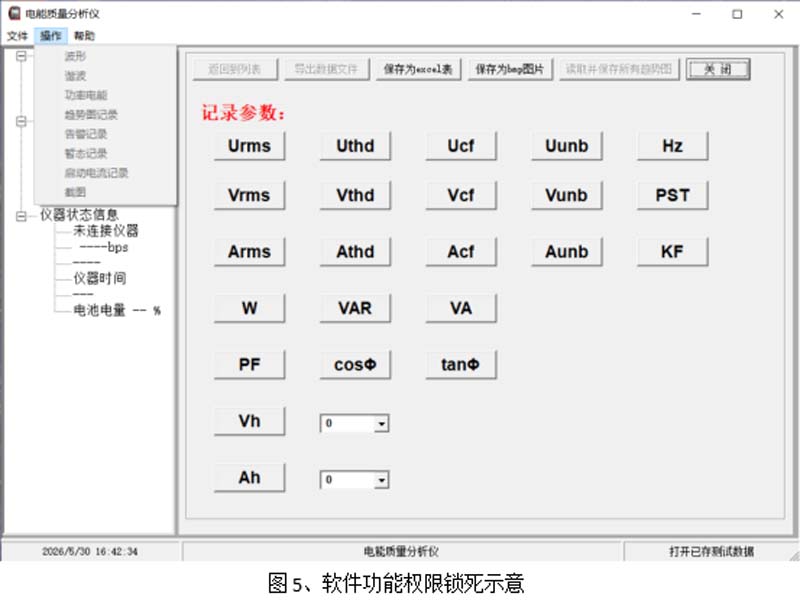

2. 界面按鈕灰色不可用 / 功能鎖死
? 現象：“保存”“導出”“讀取” 等按鈕呈灰色，點擊無任何反應，功能無法使用。
? 原因：未成功連接儀器、系統權限不足、功能與儀器當前模式不匹配。
? 解決：
a. 先完成儀器與上位機的連接，當界面顯示 “已連接” 狀態后，灰色功能按鈕會自動激活可用。
b. 以管理員身份運行軟件，避免系統權限不足導致部分功能被鎖定。
c. 確認儀器端當前工作模式與上位機功能匹配，例如儀器處于 “波形記錄” 模式時，上位機才能正常讀取并回放波形數據。
在上位機軟件的日常使用過程中，優先排查驅動安裝與連接參數，其次確認接線與模式匹配，即可解決 90% 以上的常見問題。規范的操作與定期的參數校準，能夠有效提升軟件運行穩定性，延長儀器的使用周期。
