ETCR5230型上位機系統搭載完善的報告導出功能，可實現參數記錄數據的精準導出與專業分析判定。操作過程中，操作人員可在系統內置的參數記錄模塊中，根據實際檢測需求，精準篩選并勾選所需導出的目標參數數據，無需進行額外的數據預處理操作。當完成參數選擇并觸發導出指令后，上位機軟件將自動調用預設的國標準檢規范及判定準則，對所選參數數據進行全面的數據分析、邏輯校驗與結果判定，最終生成符合行業標準、數據詳實、判定清晰的檢測報告，為后續的檢測結果復盤、數據歸檔及合規審核提供可靠的技術支撐。
一、準備工作：確認串口與連接設備
在開始導出報告之前，首先需要確保儀器與電腦之間的通信正常。
右鍵ETCR5230電能質量分析儀軟件，選擇以管理員方式運行，并選擇COM4接口。

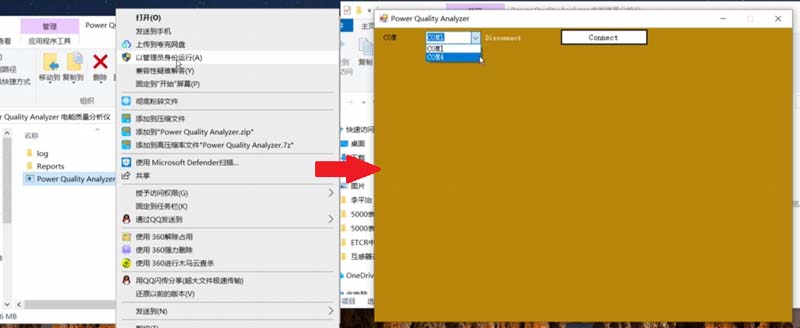

圖1、軟件接口示意圖
打開電腦的設備管理器，確認USB串口已被正確識別。若串口未被識別或顯示異常，通常是由于驅動程序未正確安裝所致——一次錯誤的驅動安裝可能導致設備無法識別。此時需重新安裝配套的USB驅動程序，確保設備管理器中出現對應的COM端口號。

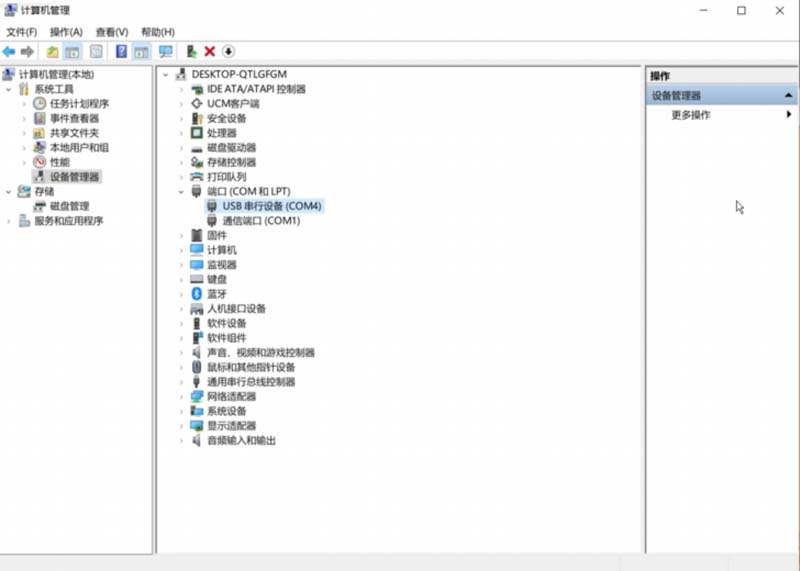

圖2、設備管理器接口示意圖
確認串口無誤后，回到ETCR5230電能質量分析儀上位機軟件，點擊Connect啟動。軟件界面顯示出主菜單界面，即為連接成功。

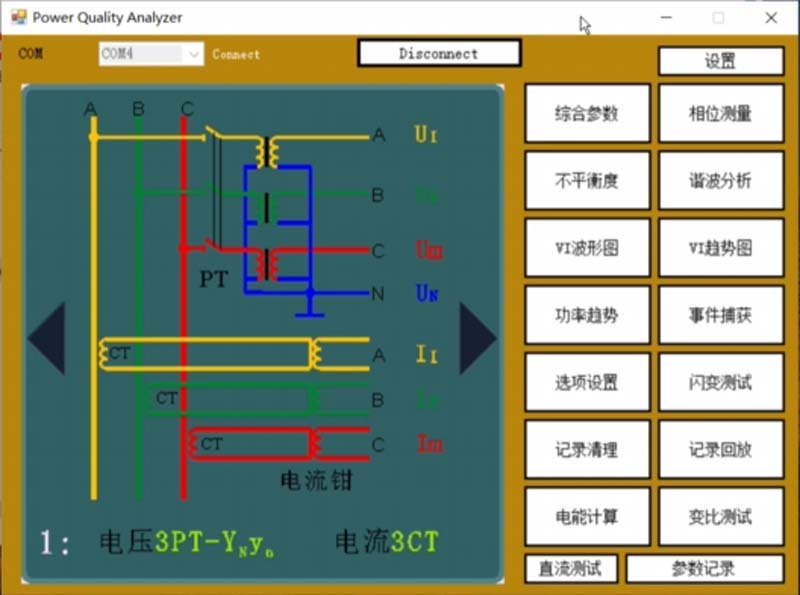

圖3、上位機軟件主菜單界面示意圖
二、記錄回放：調取儀器存儲的測試數據
儀器在現場測量時錄制的數據存儲于TF卡中，需通過上位機的“記錄回放”功能將其調取出來。
在上位機主界面中，點擊 “記錄回放” 功能入口，進入?yún)?shù)記錄模塊。此時軟件會讀取儀器內存儲的歷史記錄文件列表。

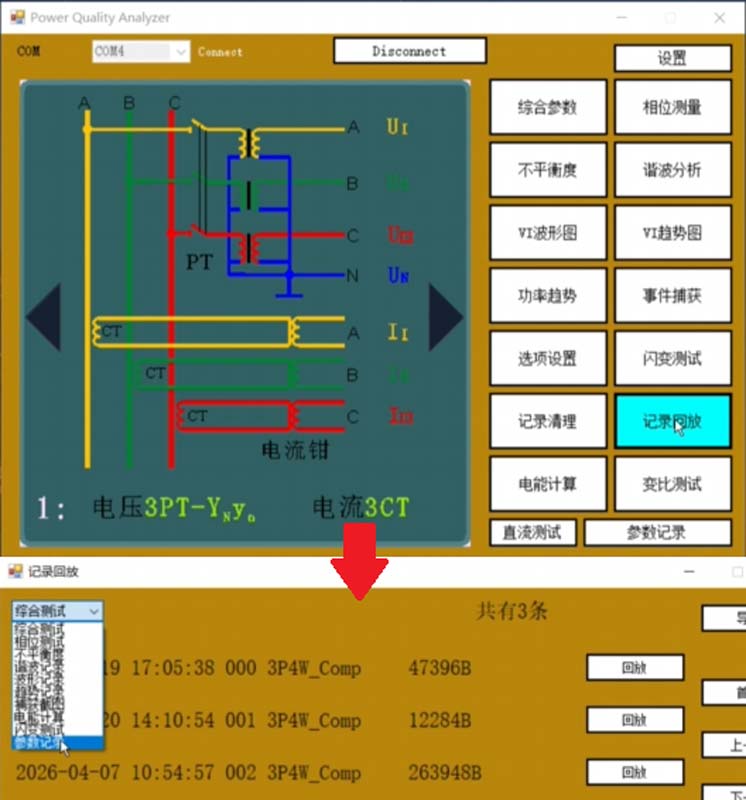

圖4、參數記錄位置示意圖
三、生成報告：配置參數并執行導出
調取記錄文件后，即可進入報告生成環節。
點擊 “生成報告” 按鈕，系統將彈出報告導出向?qū)А０匆韵虏襟E依次配置：
1) 確認導出路徑與選擇文件
首先指定報告文件的保存位置，建議選擇便于后續查找的文件夾。隨后在記錄文件列表中勾選需要導出的目標文件（可多選），確認需要處理的數據文件。

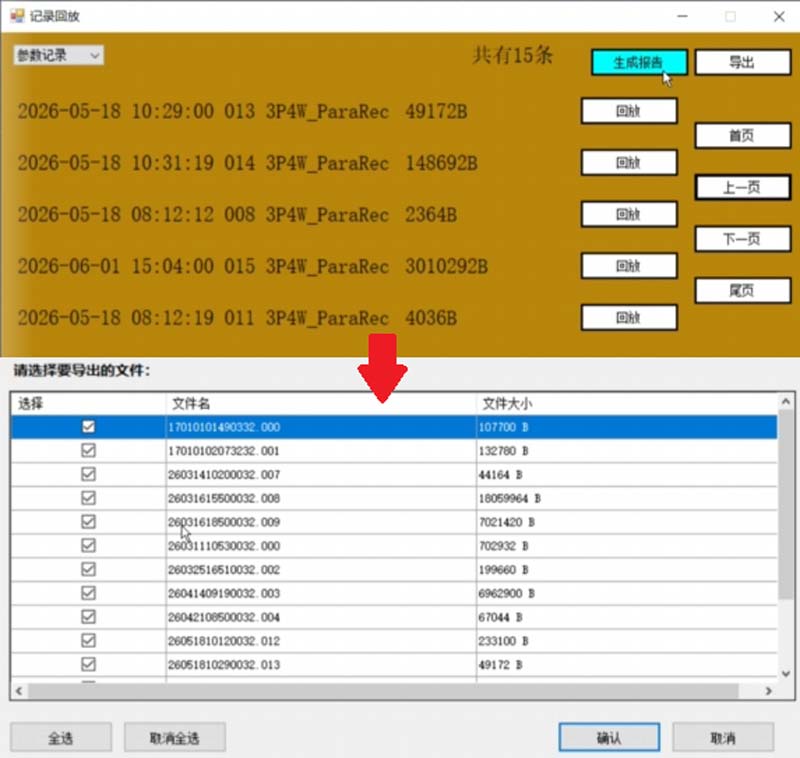

圖5、選擇文件與導出路徑示意圖
1) 選擇報告所需的數據類型
上位機支持導出的數據類型涵蓋多項核心電能質量指標：

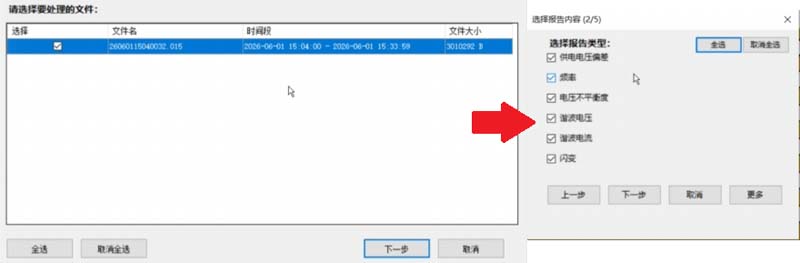

圖6、報告內容類型示意圖
操作人員可根據實際檢測需求勾選所需項，包括但不限于：
a. 供電電壓偏差
b. 頻率偏差
c. 三相電壓/電流不平衡度
d. 諧波電壓
e. 諧波電流
f. 電壓閃變
選擇完畢后，即可點擊下一步。
3) 設置標準值
選擇完數據類型后，需為各項參數設置判定標準值。

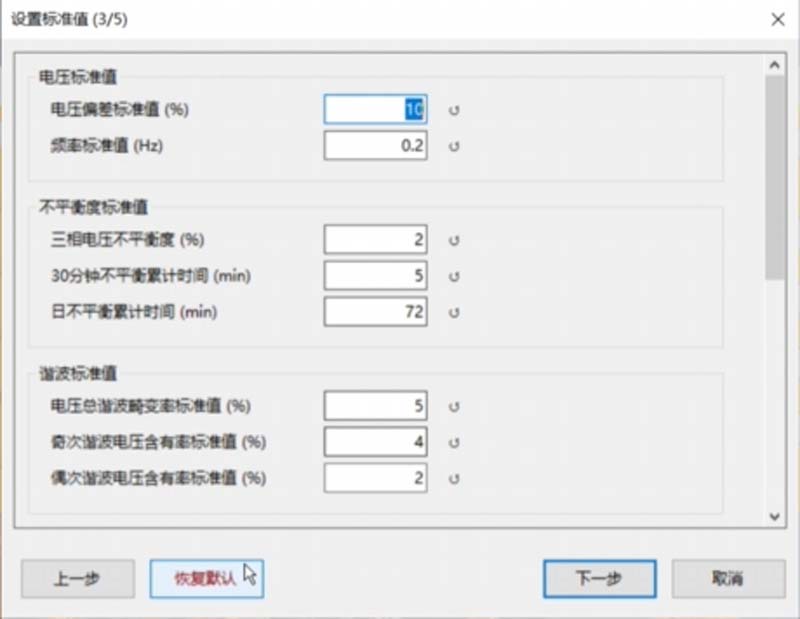

圖7、標準值設定示意圖
軟件一般已預置默認的國標限值（如GB/T 12325-2008電壓偏差限值、GB/T 14549-1993諧波限值等），若無需調整，直接采用默認值即可。
若檢測場景有特殊要求，也可手動修改各項參數的限值。
4) 填寫報告基本信息
在報告信息填寫界面，錄入本次檢測的信息。

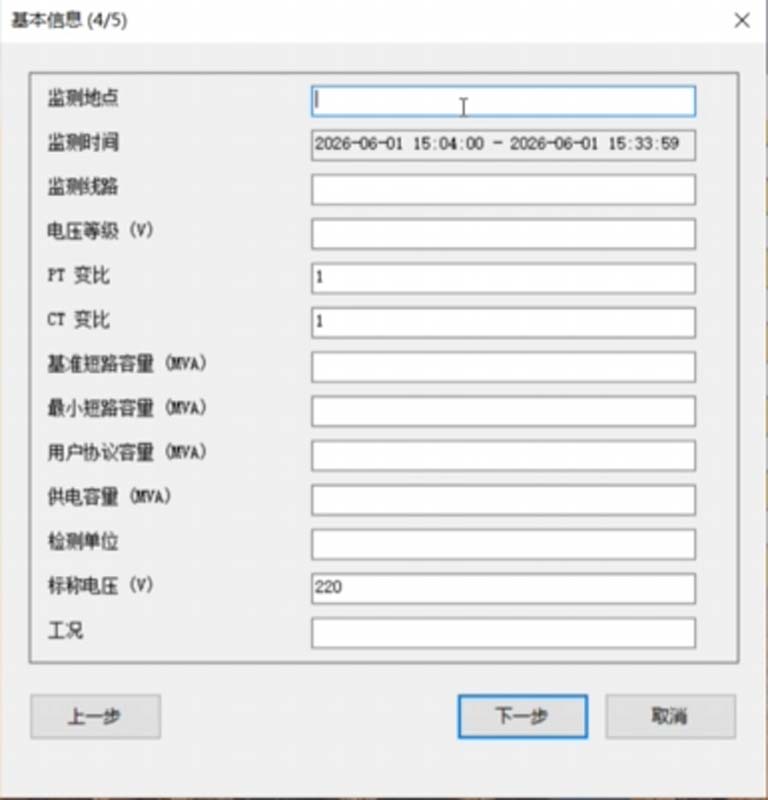

圖8、基本信息示意圖
相關信息包括：
a. 監測地點
b. 監測時間
c. 監測線路名稱
d. 電壓等級
e. PT/CT變比
f. 檢測單位
g. 工況描述（如“正常生產負載工況”）
5) 確認并生成報告
完成上述配置后，系統將展示報告信息大綱供最終確認。確認無誤后點擊“生成報告”，生成報告需要一定時間，請耐心等待，切勿在生成過程中關閉軟件或斷開設備連接。

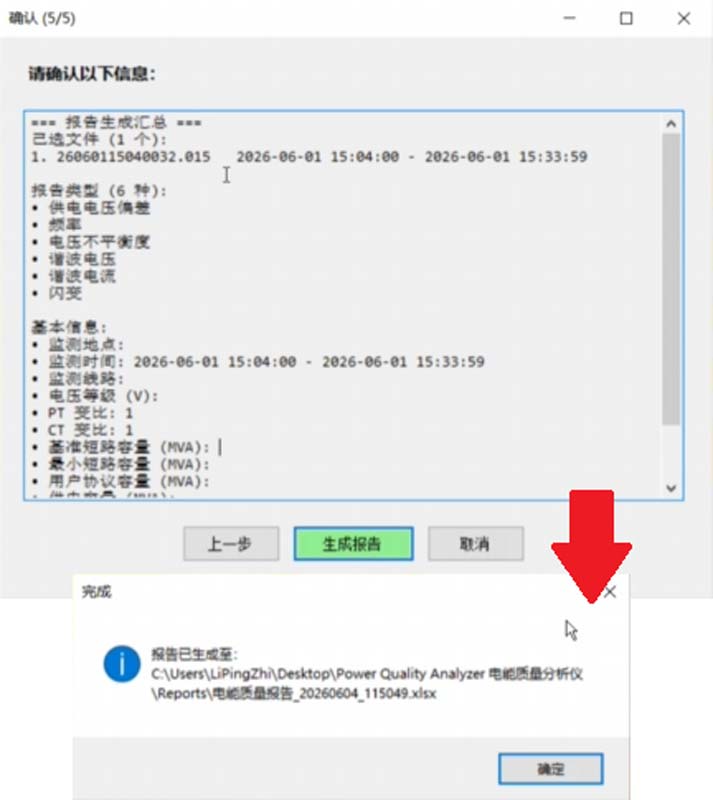

圖9、報告生成示意圖
上位機軟件會自動調用預設的國家標準及檢測規范，對所選參數數據進行全面的分析、校驗與判定，最終生成符合行業標準的檢測報告。
四、查閱分析報告
報告生成完成后，導航至第一步指定的導出路徑，找到生成的Excel文件并打開。
在Excel工作簿的左下角可切換不同的工作表（Sheet），每個工作表對應一類導出數據的詳細報告。
舉例：
a. “電壓偏差”工作表：展示A、B、C三相電壓偏差的最大值、平均值、最小值及判定結論
b. “諧波電壓”工作表：展示各次諧波電壓含有率及總諧波失真度
c. “不平衡度”工作表：展示三相電壓/電流不平衡度的統計值與判定結果

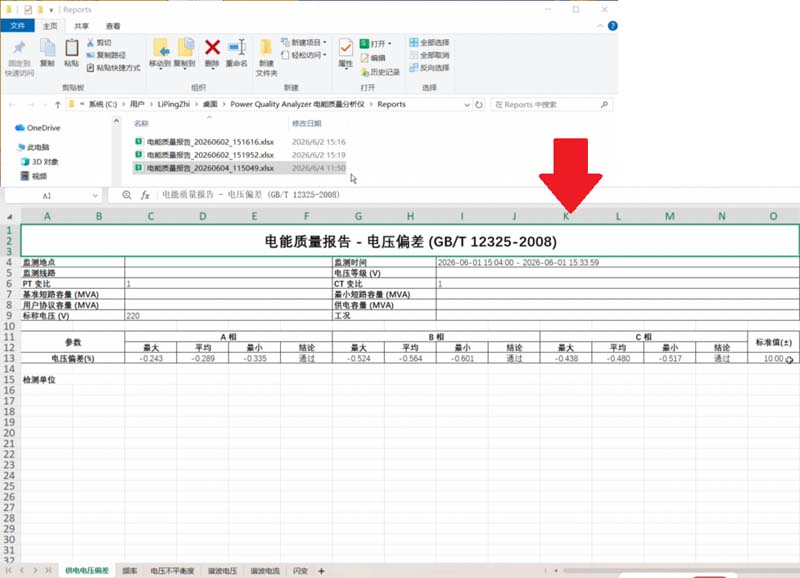

圖10、分析報告示意圖

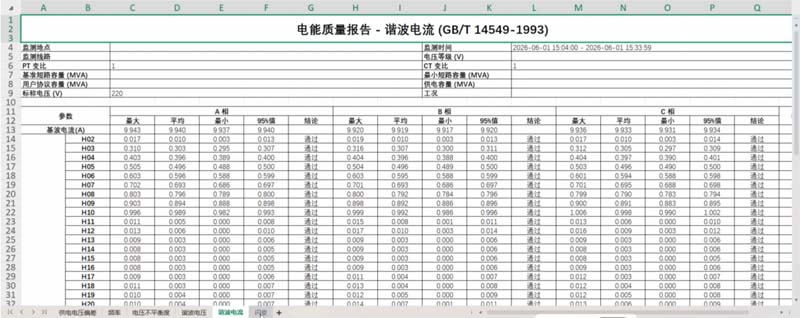

圖11、諧波電流工作表示意圖
點開對應的工作表，即可查看該板塊完整的數據表格與判定結論。報告中各項參數是否合格均已自動標注，便于快速定位異常指標。
五、導出測量數據（補充說明）
除生成完整的分析報告外，上位機軟件還支持將原始測量數據直接導出為XLS，以便用戶在其他數據分析軟件中進行二次處理或自定義圖表繪制。具體操作路徑為：在記錄回放界面中，點擊“導出”，選擇目標記錄文件后選擇保存路徑即可。

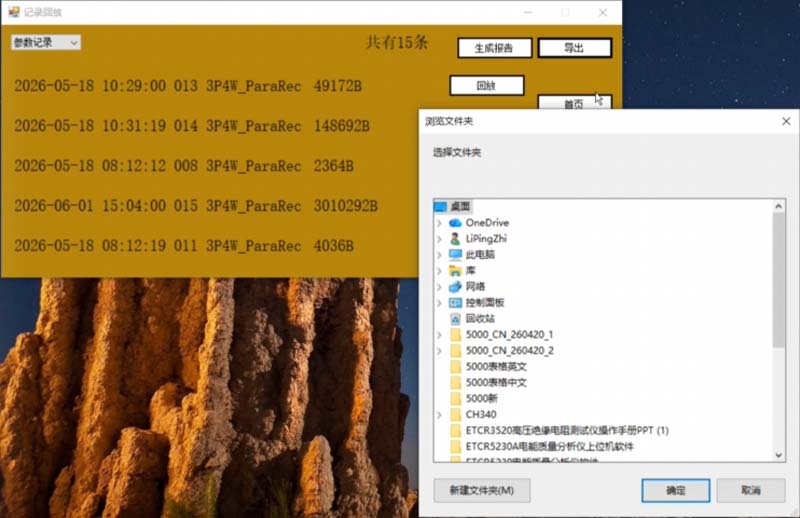

圖12、測量數據路徑示意圖

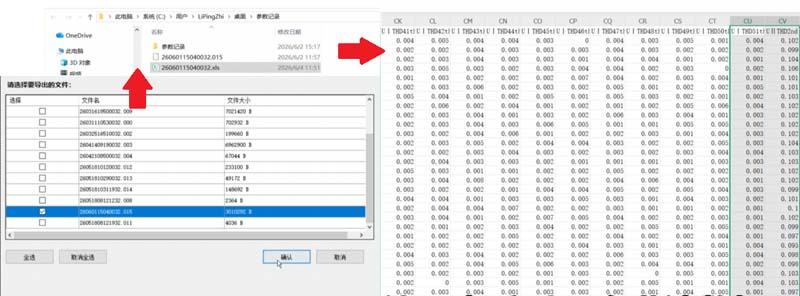

圖13、測量數據工作表示意圖
通過以上五個步驟，即可將ETCR5230在現場檢測中記錄的海量數據轉化為條理清晰、判定規范的專業檢測報告，為電能質量評估與治理決策提供可靠的數據依據。
