產品系列 : 鉗形接地電阻儀（圓鉗口）
接地電阻、回路電阻測量、接地故障判斷

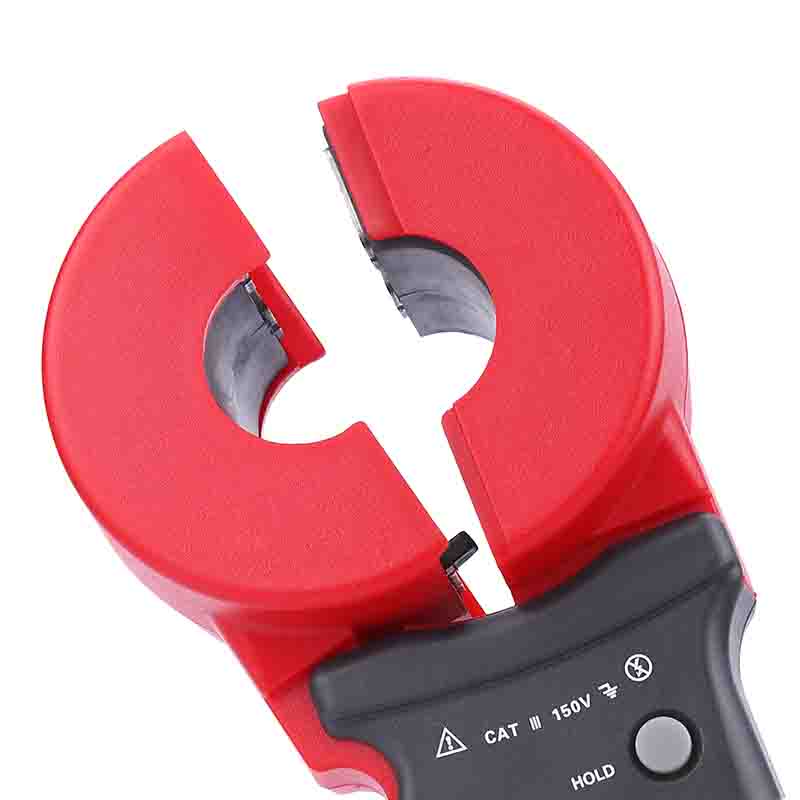

鉗口尺寸：Φ32mm
電阻量程：0.010Ω～200Ω
數據存儲：500組
報警功能：可設置報警閾值
數據保持：HOLD按鍵
保護等級：雙重絕緣
測量方式：非接觸式
測量檔位：自動換擋
儀表結構：鉗形結構

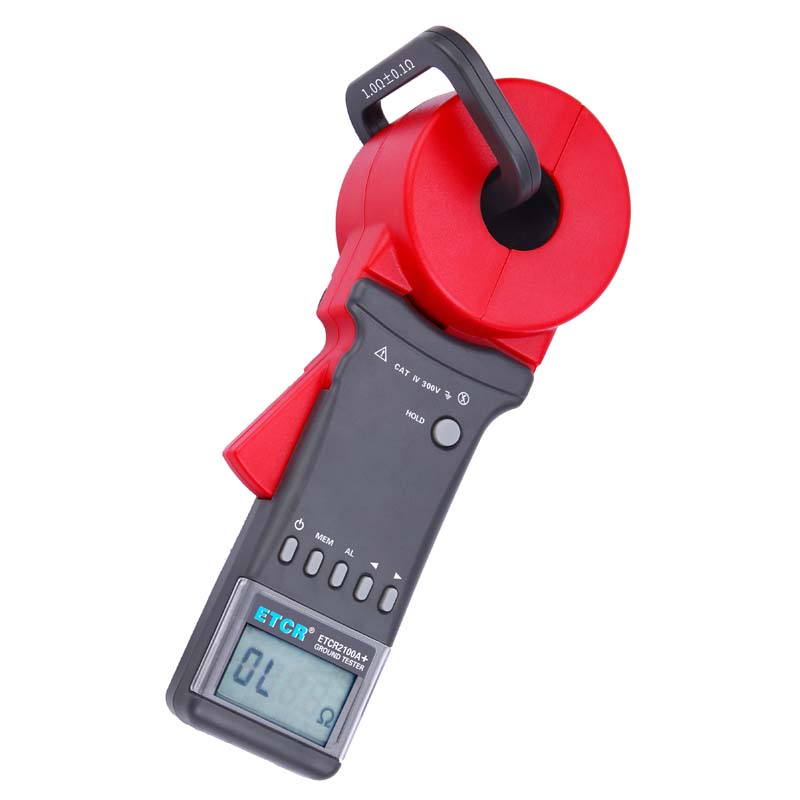

自檢方式：校驗測試環
支持藍牙通信
產品簡介
ETCR2100A+鉗形接地電阻儀又稱鉗形接地電阻表、接地電阻儀、回路電阻測試儀、單鉗接地電阻測試儀、環路電阻測試儀，用于接地電阻、回路電阻測量、接地故障判斷。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助接地極，安全快速、使用簡便。鉗形接地電阻儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。
ETCR2100A+能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因為鉗形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。
產品特點
1、非接觸式測量安全快速，在測量有回路的接地系統時，不需斷開接地引下線，不需輔助接地極，省時省力。
2、鉗形接地電阻儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合。
3、保持功能、存儲功能、報警功能。
技術參數
1、量程及準確度
測量模式 | 測量范圍 | 分辨力 | 準確度 |
電 阻 | 0.010Ω～0.099Ω | 0.001Ω | ±（1%rdg＋0.01Ω） |
0.10Ω～0.99Ω | 0.01Ω | ±（1%rdg＋0.01Ω） | |
1.0Ω～49.9Ω | 0.1Ω | ±（1%rdg＋0.1Ω） | |
50.0Ω～99.5Ω | 0.5Ω | ±（1.5%rdg＋0.5Ω） | |
100Ω～199Ω | 1Ω | ±（2%rdg＋1Ω） | |
200Ω～395Ω | 5Ω | ±（5%rdg＋5Ω） | |
400Ω～590Ω | 10Ω | ±（10%rdg＋10Ω） | |
600Ω～880Ω | 20Ω | ±（20%rdg＋20Ω） | |
900Ω～1200Ω | 30Ω | ±（25%rdg＋30Ω） |
2、技術規格
規格名稱 | 規格參數 |
功 能 | 接地電阻、回路電阻測量、接地故障判斷 |
電 源 | LR6 1.5V×4 |
顯示屏 | 4位LCD數字顯示，47mm×28.5mm |
電阻量程 | 0.010Ω～200Ω |
電阻分辨率 | 0.001Ω |
數據存儲 | 500組 |
聲光報警 | “嘟--嘟--嘟--”報警聲，按AL鍵開、關 |
報警臨界值設定范圍 | 電阻：1Ω～199Ω |
保護等級 | 雙重絕緣 |
結構特點 | 鉗形CT |
換 檔 | 全自動換檔 |
外部磁場、電場 | ＜40A/m；＜1V/m |
單次測量時間 | 0.5秒 |
電阻測量頻率 | ＞1kHz |
藍牙通信 | 有 |
鉗口尺寸 | Φ32mm |
鉗口張開尺寸 | 32mm |
儀表尺寸 | 長寬厚260mm×90mm×66mm |
儀表質量 | 約1060g(含電池) |
工作溫濕度 | -20℃～55℃；10％RH～90％RH |
型號對比
| 產品型號 | 鉗口尺寸 | 電阻量程 | 電流量程 | 其他 |
| Φ32mm | 0.010Ω～1000Ω | -- | -- |
| Φ32mm | 0.010Ω～200Ω | -- | -- |
| Φ32mm | 0.010Ω～1200Ω | 0.00mA~30A | -- |
| Φ32mm | 0.010Ω～1200Ω | -- | 藍牙通信 |
| Φ32mm | 0.010Ω～200Ω | -- | 藍牙通信 |
| Φ32mm | 0.010Ω～1200Ω | 0.00mA~20A | 藍牙通信 |
| Φ32mm | 0.010Ω-1500Ω | 0.000mA~40A | USB/藍牙通信 電壓測量 |
