產品系列 : 換相型低電壓治理裝置
用于對單相負荷進行有載換相調度，有效地解決低壓配網由于三相不平衡造成的低電壓問題
換相時間：0ms
換相壽命：＞20萬次
額定電壓：380V/220V
電壓測量：0.0V～264.0V
額定電流：120A
電流測量：0.0A～120.0A
額定頻率：50Hz
功率因數：0.0～1.0
絕緣電阻：≥100MΩ
防護等級：IP54

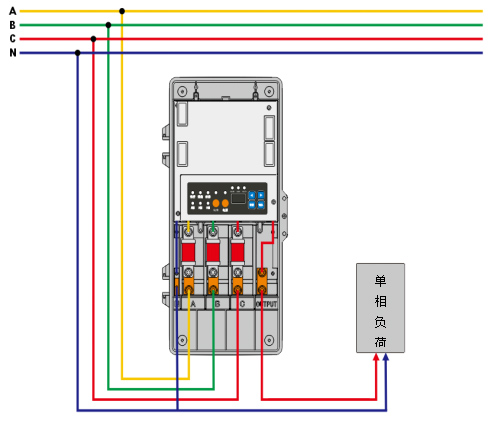

接線方式：三相四線制
通訊方式：藍牙
產品簡介

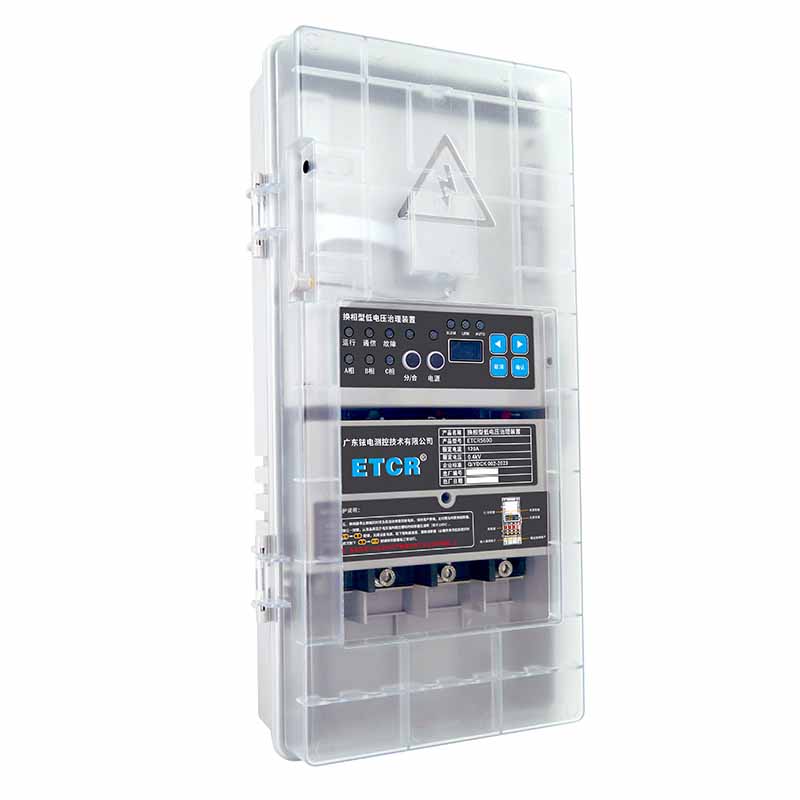

ETCR5600換相型低電壓治理裝置是我公司研發的一種實時、智能的自動負荷調控裝置，用于對單相負荷進行有載換相調度，有效地解決低壓配網由于三相不平衡造成的低電壓問題。在低壓配網中由于三相不平衡造成某相電壓過低，致使在該相的單相負荷無法正常工作，換相型低電壓治理裝置對接入的三相電壓進行實時監測，自動將負荷從低壓相切換到高壓相，在切換過程不中斷供電，不會影響設備的運行，確保負荷的正常工作。
裝置具有手動換相和自動換相兩種換相模式。手動換相模式：用戶可手動將負載切換至A、B、C任一相供電，以滿足用戶特殊情況的需求。自動換相模式：裝置自動將負載從低壓相切換至高壓相，確保負載正常工作。
ETCR5600換相型低電壓治理裝置采用模塊化設計，結構緊湊、安裝簡單、操作方便，裝置帶有藍牙通訊功能，可在移動終端進行指令閾值設置等操作及觀察換相開關運行情況。
產品特點
1、采用獨特的無縫換相技術，帶載換相不中斷供電、無電壓跌落、無涌流，對敏感性負荷無影響。
2、采用軟硬件相間互鎖技術，無相間短路風險。
3、換相過程無涌流，換相平穩可靠。由于換相時間為零毫秒，換相過程僅在兩相電壓相等的時刻相位跳變120°，屬于自然換相，因此無電壓突變、無涌流。
4、對各類用電設備無不良影響。等電壓0毫秒無縫換相技術，不會造成供電中斷和電壓暫降，完全不影響用戶用電；對感性、容性、阻性負載均可穩定可靠換相。
5、具有自動旁路功能，當輸入相的熔斷器熔斷，換相器將停止換相，并自動將負載切換到有電相，保持用戶供電，更換熔斷器后，換相裝置即可恢復正常運行。
6、具有藍牙通訊功能，可通過手機操作換相裝置，查看負載及換相器工作情況。
7、配有戶外箱，可在戶外安裝使用。
換相壽命長：換相裝置換相次數大于20萬次，可以使用8～10年。
技術參數
| 規格名稱 | 規格參數 |
| 換相時間 | 0ms |
| 換相方式 | 晶閘管有載等電壓自然換相 |
| 換相壽命 | ＞20萬次 |
| 接線方式 | 三相四線制 |
| 互鎖方式 | 硬件壓差、信號差分互鎖；軟件校驗閉鎖 |
| 額定電壓 | 三相380V/單相220V |
| 額定電流 | 120A |
| 額定頻率 | 50Hz，允許偏差：±5% |
| 電壓測量 | 0.0V～264.0V；±0.5% |
| 電流測量 | 0.0A～120.0A；±0.5% |
| 有功功率 | 0.0kW～31.68kW；±1.0% |
| 視在功率 | 0.0kVA～31.68kVA；±1.0% |
| 無功功率 | 0.0kVar～31.68kVar；±1.0% |
| 功率因數 | 0.0～1.0；±1.0% |
| 絕緣電阻 | ≥100MΩ |
| 過載能力 | 2倍額定電流：1分鐘 |
| 耐受電壓 | 工頻2.5kV、沖擊5kV |
| 功 耗 | ≤3.5W |
| 過載保護功能 | 有 |
| 旁路功能 | 有 |
| 藍牙通訊 | 有 |
| 防護等級 | IP54 |
| 使用環境 | 室內/室外，-20℃～70℃ |
| 海拔高度 | ≤2000米 |

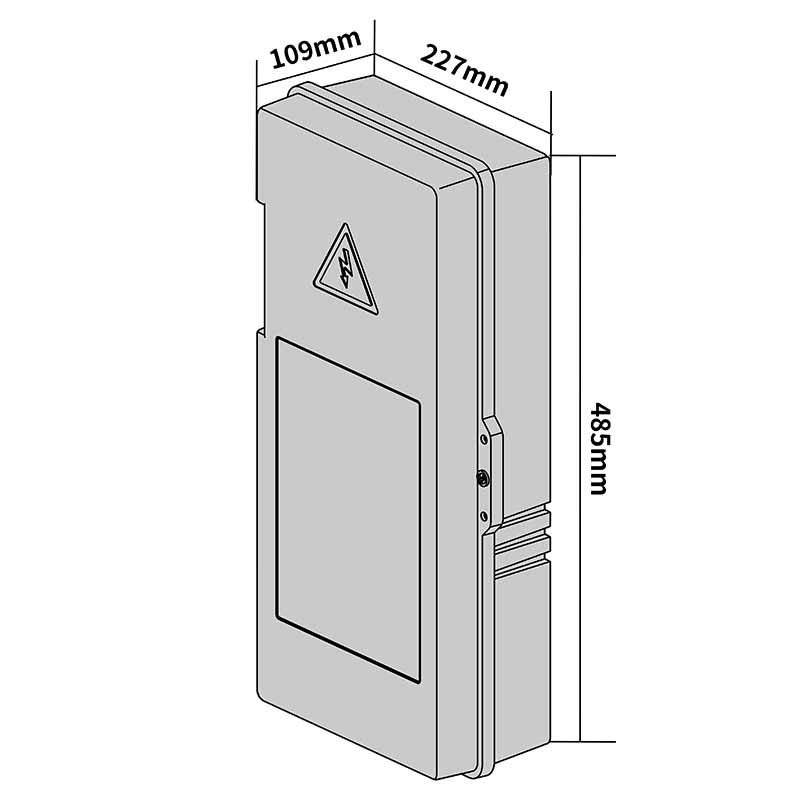

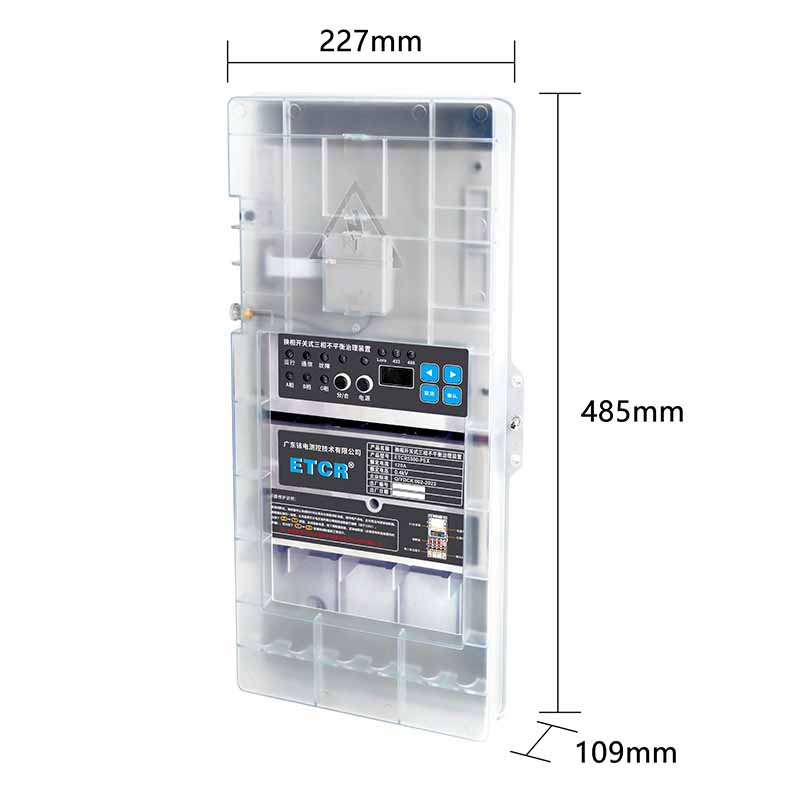

| 儀表尺寸 | 485mm*227mm*109mm |
| 儀表質量 | 約3700g |
