產品簡介

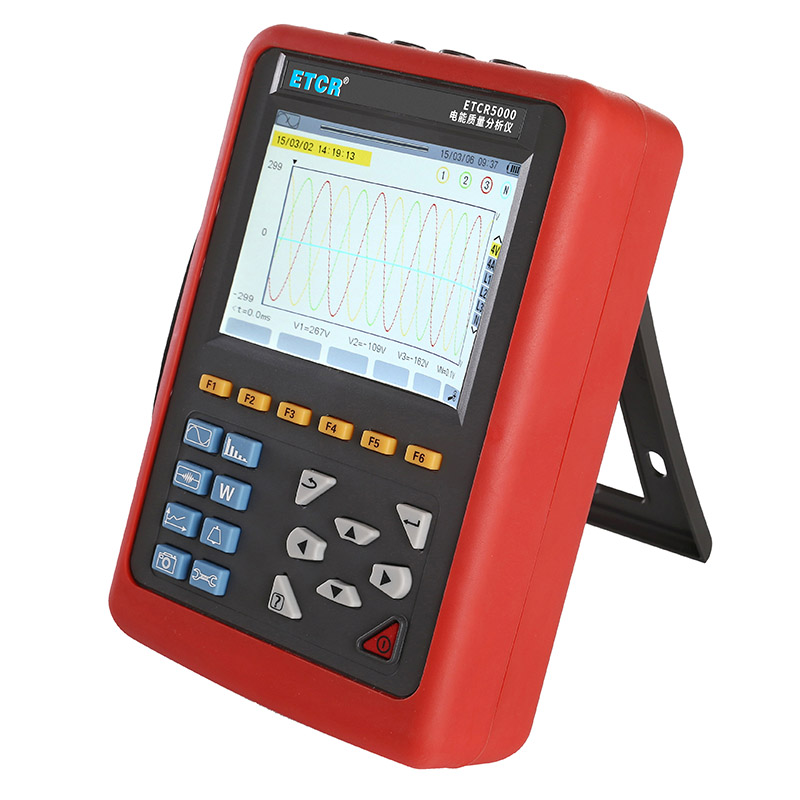

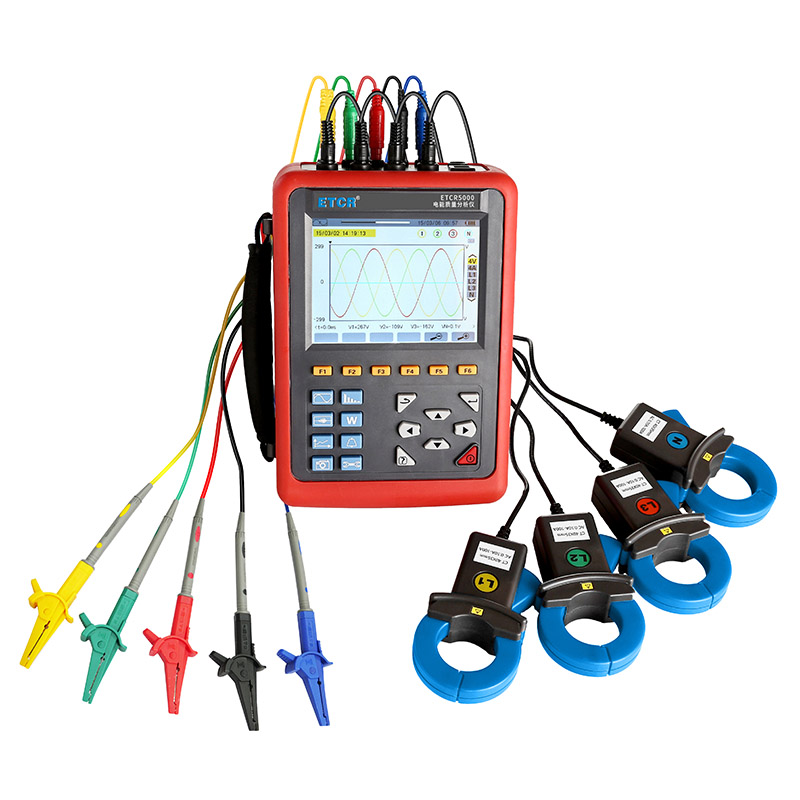

ETCR5000電能質量分析儀又稱電力質量分析儀、電力參數測試儀、諧波分析儀，是一款專為現場測試三相電能參數的多功能、智能化綜合型測試儀器?？赏瑫r(shí)測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。
ETCR5000電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣的AD7655完成，實現最高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置SD閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數(可根據需要選擇)，1min采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。通過USB通訊接口及上位機軟件，將存儲數據上傳電腦繼續數據分析。

基本功能
1、波形實時顯示(4路電壓/4路電流)。
2、電壓和電流真有效值。
3、電壓直流成份。
4、電流和電壓峰值。
5、電流和電壓半周期有效值的最大/最小值。
6、相量圖顯示。
7、各相諧波的測量，達50次諧波。
8、柱形圖顯示各相電流和電壓的諧波含有率。
9、總諧波失真度(THD)。
10、各相有功/無功/視在功率值及總值。
11、各相有功/無功/視在電能值及總值。
12、變壓器K因數。
13、功率因數(PF)和COSΦ位移功率因數(DPF)。
14、短期電壓閃變。
15、三相不平衡(電壓和電流)。

產品特點
1、對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
2、四款電流鉗提供選擇，應對各種場所。
3、四通道電流、電壓測量，同時捕捉和記錄電量參數、波形，4、超大液晶彩屏顯示，高分辨率。
5、中英文雙語操作界面。
6、USB通訊接口。
7、可充電鋰電池。

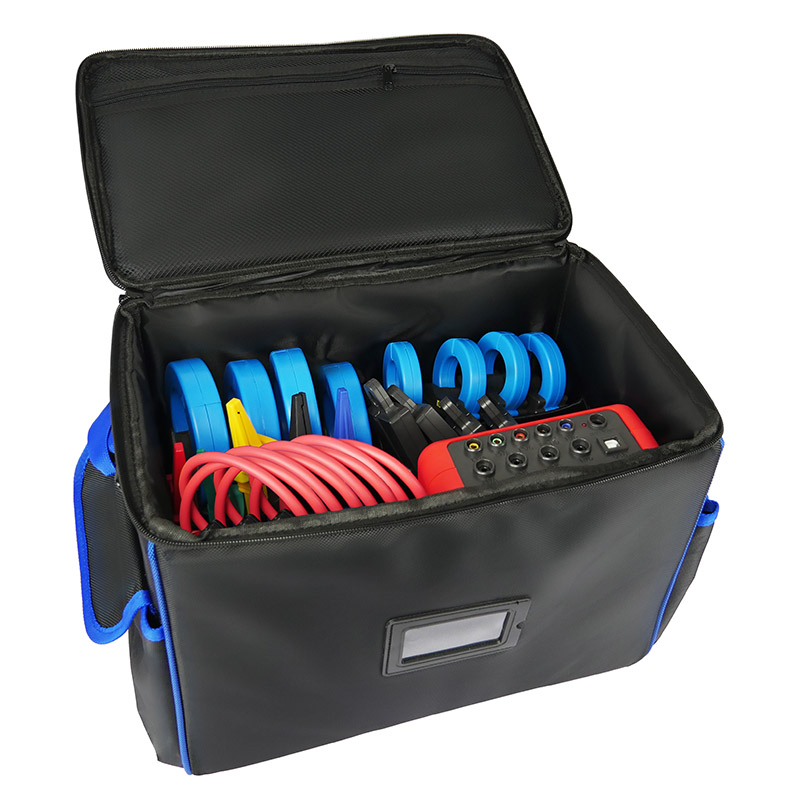

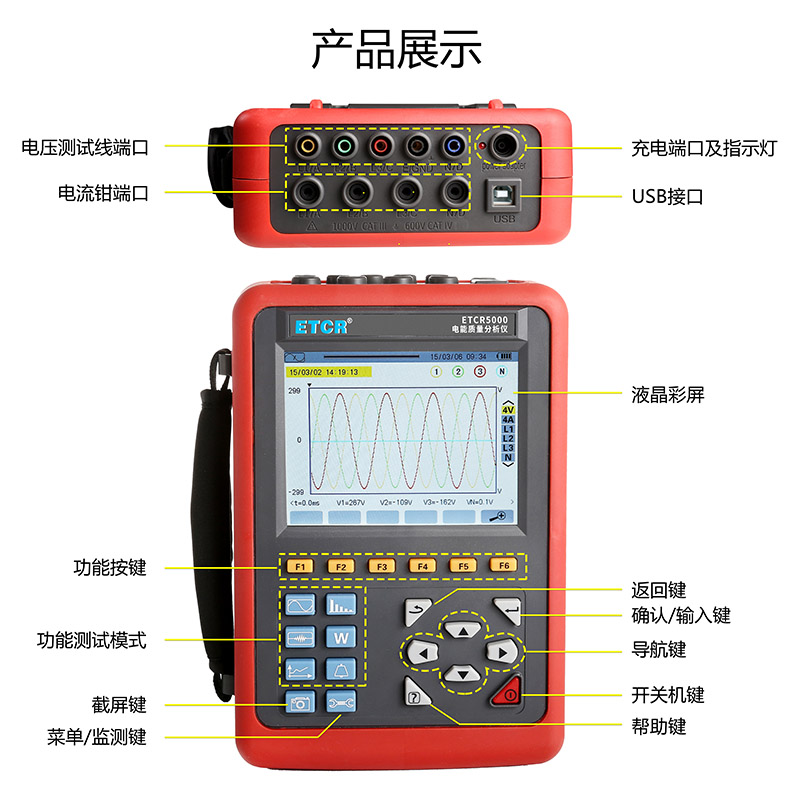

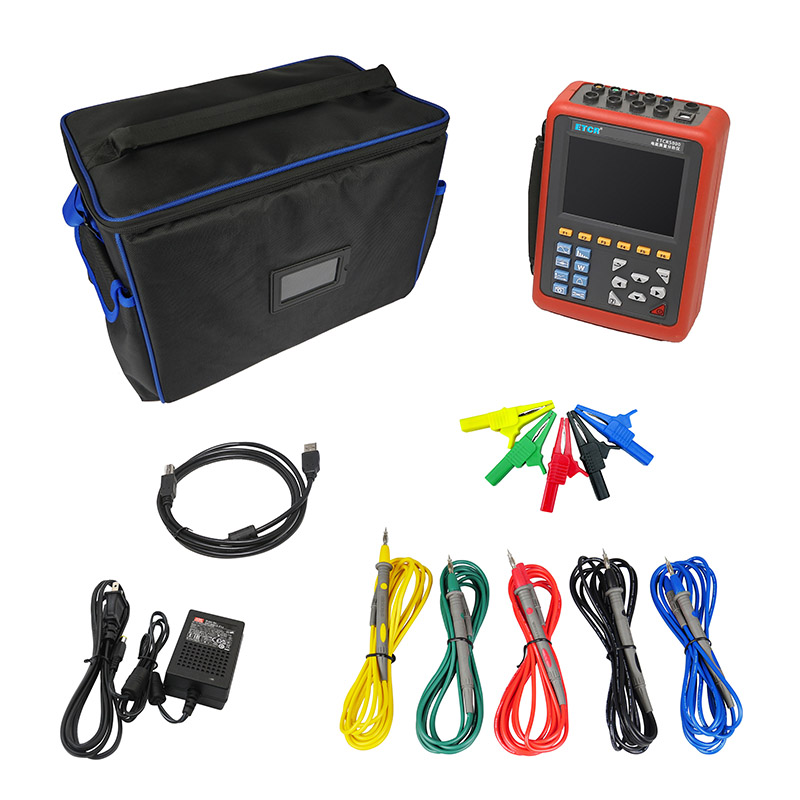

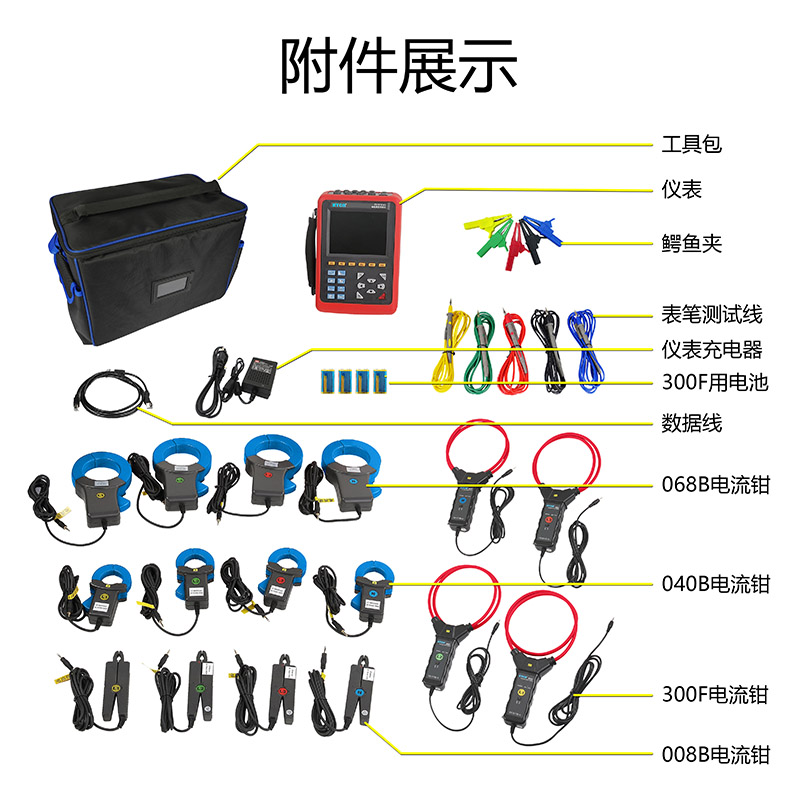

ETCR5000產品展示.jpg ETCR5000附件展示.jpg

技術參數

1、測量精度

測量規格	測量范圍	顯示分辨率	參考范圍內的最大誤差
頻率	40Hz～70Hz	0.01Hz	±(0.03)Hz
相電壓真有效值	1.0V～1000V	最小分辨率0.1V	±(0.5%rdg+5dgt)
線電壓真有效值	1.0V～2000V	最小分辨率0.1V	±(0.5%rdg+5dgt)
直流電壓	1.0V～1000V	最小分辨率0.1V	±(1.0%rdg+5dgt)
電流真有效值	10mA～6000A	最小分辨率1mA	±(0.5%rdg+2dgt)
相電壓峰值	1.0V～1414V	最小分辨率0.1V	±(1.0%rdg+5dgt)
線電壓峰值	1.0V～2828V	最小分辨率0.1V	±(1.0%rdg+5dgt)
電流峰值	10mA～6000A	最小分辨率1mA	±(1.0%rdg+5dgt)
峰值因數	1.00～3.99	0.01	±(1%rdg+2dgt)
峰值因數	4.00～9.99	0.01	±(5%rdg+2dgt)
有功功率	0.000W～9999.9kW	最小分辨率0.001W	±(1%rdg+3dgt)；Cosφ≥0.8
有功功率	0.000W～9999.9kW	最小分辨率0.001W	±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8
無功功率電感性&電容性	0.000VAR～9999.9kVAR	最小分辨率0.001VAR	±(1%rdg+3dgt)；Sinφ≥0.5
無功功率電感性&電容性	0.000VAR～9999.9kVAR	最小分辨率0.001VAR	±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5
視在功率	0.000VA～9999.9kVA	最小分辨率0.001VA	±(1%rdg+3dgt)
功率因數	-1.000～1.000	0.001	±(1.5%rdg+3dgt)；Cosφ≥0.5
功率因數	-1.000～1.000	0.001	±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5
有功電能	0.000Wh～9999.9MWh	最小分辨率0.001Wh	±(1%rdg+3dgt)；Cosφ≥0.8
有功電能	0.000Wh～9999.9MWh	最小分辨率0.001Wh	±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8
無功電能電感性&電容性	0.000VARh～9999.9MVARh	最小分辨率0.001VARh	±(1%rdg+3dgt)；Sinφ≥0.5
無功電能電感性&電容性	0.000VARh～9999.9MVARh	最小分辨率0.001VARh	±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5
視在電能	0.000VAh～9999.9MVAh	最小分辨率0.001VAh	±(1%rdg+3dgt)
相位角	-179°～180°	1°	±(2°)
Tanφ(VA≥50VA)	-32.768～32.768	最小分辨率0.001	±(1%rdg+5dgt)
位移功率因數(DPF)	-1.000～1.000	0.001	±(1%rdg+5dgt)
諧波比(Vrms>50V)	0.0 %～99.9 %	0.1 %	±(1%rdg+5dgt)
諧波角(Vrms>50V)	-179°～180°	1°	±(3°)諧波1～25次
諧波角(Vrms>50V)	-179°～180°	1°	±（10°）諧波26～50次
總諧波率(DF或THD-F)≤50	0.0 %～99.9 %	0.1 %	±(1%rdg+5dgt)
失真因數(DF或THD-R)≤50	0.0 %～99.9 %	0.1 %	±(1%rdg+10dgt)
變壓器K因數	1.00～99.99	0.01	±(5 %)
三相不平衡	0.0%～100 %	0.1 %	±(1 %)

2、一般規格

規格名稱	規格參數
電源	DC 9.6V，4500mAh 鋰電池
顯示屏	5.6寸LCD彩屏，顯示域116mm×88mm，帶背光
電池電量指示	電池符號5格顯示電量，當電池電量過低時,提示1分鐘后自動關機
工作電流	約490mA，電池滿電連續工作約8小時
電流鉗規格（選配）	008B尖小形電流鉗：Φ8mm 040B圓口形電流鉗：35mm×40mm； 068B圓口形電流鉗：68mm×68mm 300F柔性線圈電流傳感器：Φ300mm
通道數	4路電壓，4路電流
線電壓	1.0V～2000V
相電壓	1.0V～1000V
電流	10mA～6000A
頻率	40Hz～70Hz
電力電量參數	W，VA，Var，PF，DPF，cosφ，tanφ
電能參數	Wh，Varh，Vah
諧波	有，0～50次
總諧波失真	有，0～50次，各相
暫態記錄組數	150組
電壓閃變	有
啟動電流模式	有，100秒
三相不平衡度	有
記錄	300天(同時記錄20個參數，每1分鐘記錄1點)
最小最大記錄值	有，可測一段時間內的最大最小值
告警	40種不同類型參數選擇，12800組告警日志
峰值	有
截圖容量	60個
菜單語言	中文、英文
SD內存卡	2G
通訊接口	USB
自動關機	在告警/趨勢圖記錄/暫態捕捉模式(等待或者進行中)下，儀器不自動關機
自動關機	在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機
輸入阻抗	測試電壓輸入阻抗為：1MΩ
耐壓	儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘
絕緣	儀器線路與護套外殼之間≥10MΩ
儀表尺寸	長寬厚：240mm×170mm×68 mm
儀表質量	主機：約1.6kg(帶電池)；總質量：約9.48kg(含包裝及附件)
適合安規	IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下

3、電流鉗特性

電流鉗型號	電流鉗	電流真有效值	電流真有效值最大誤差	相位角φ 最大誤差

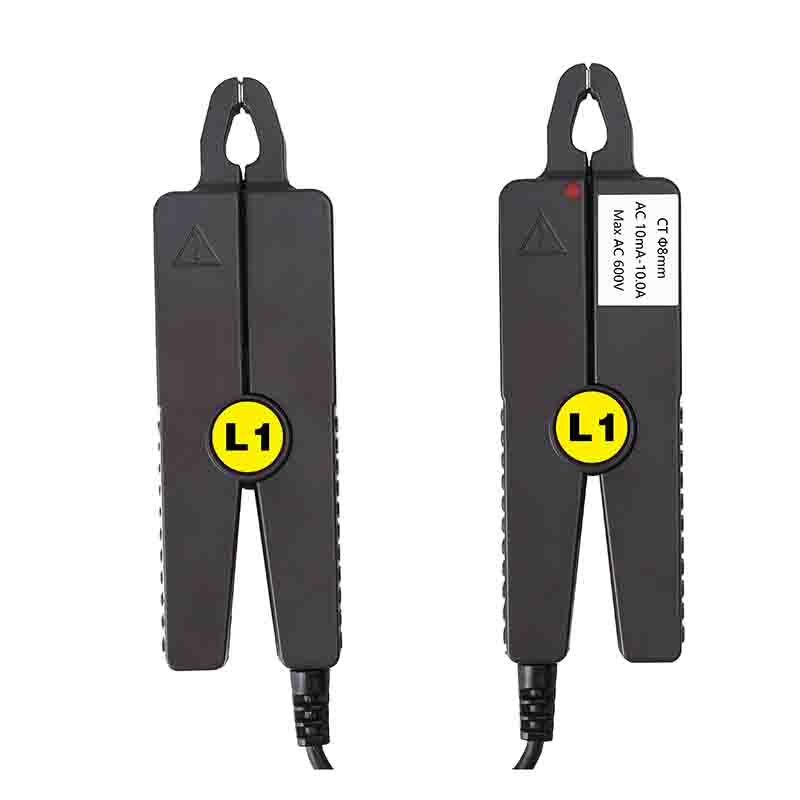

ETCR 008B CT尺寸：Ф8mm		10mA～99mA	±(1 %rdg + 3dgt)	±(1.5°),Arms≥20mA
ETCR 008B CT尺寸：Ф8mm		100mA～10.0A	±(1 %rdg + 3dgt)	±(1°)

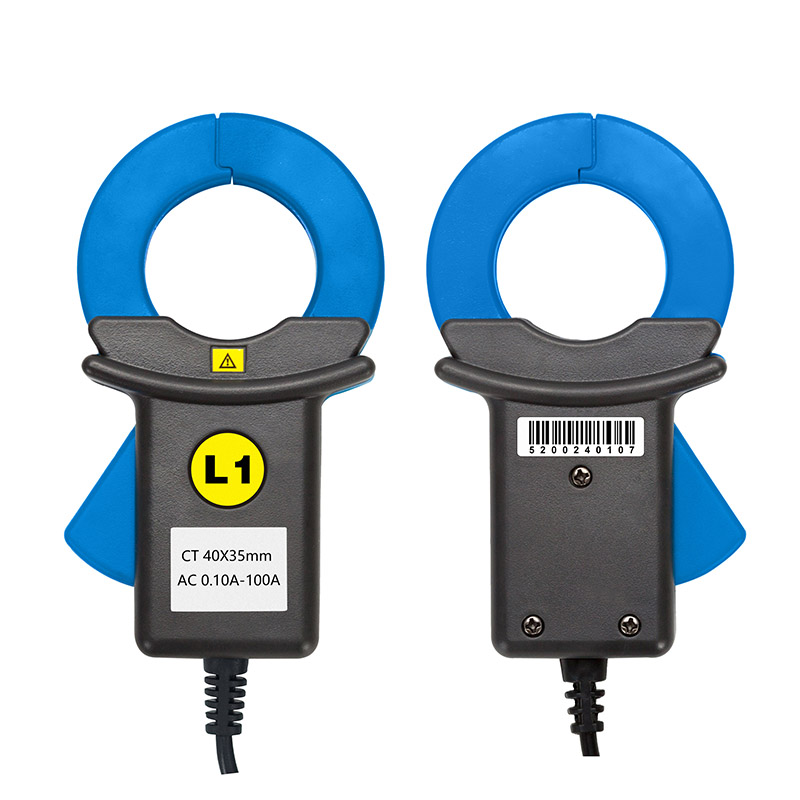

ETCR 040B CT尺寸：Ф40mm		0.10A～0.99A	±(1 %rdg + 3dgt)	±(1.5°)
ETCR 040B CT尺寸：Ф40mm		1.00A～100A	±(1 %rdg + 3dgt)	±(1°)

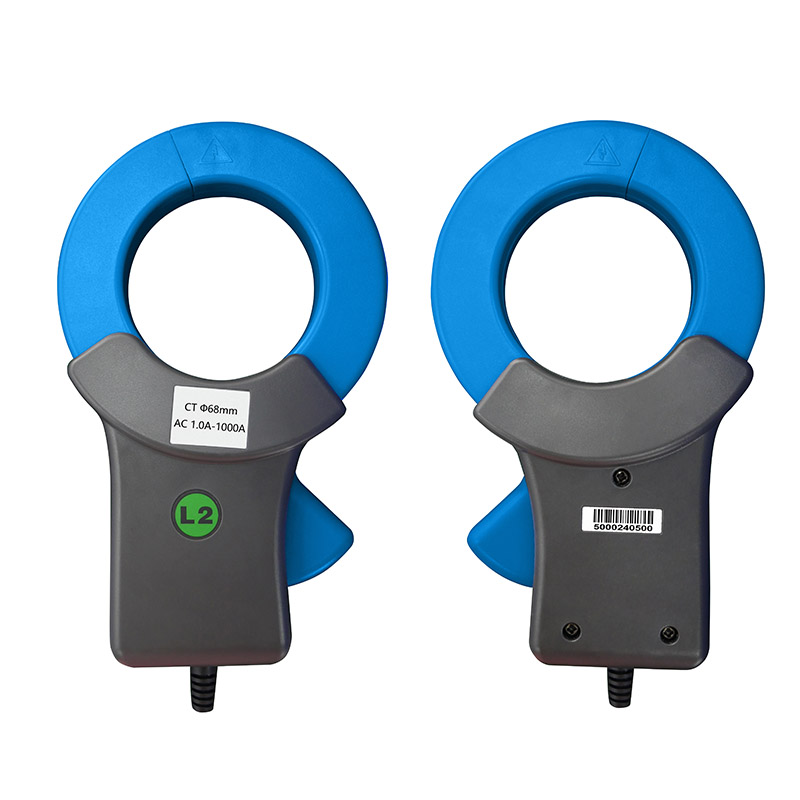

ETCR 068B CT尺寸：Ф68mm		1.0A～9.9A	±(2 %rdg + 3dgt)	±(3°)
ETCR 068B CT尺寸：Ф68mm		10.0A～1000A	±(2 %rdg + 3dgt)	±(2°)

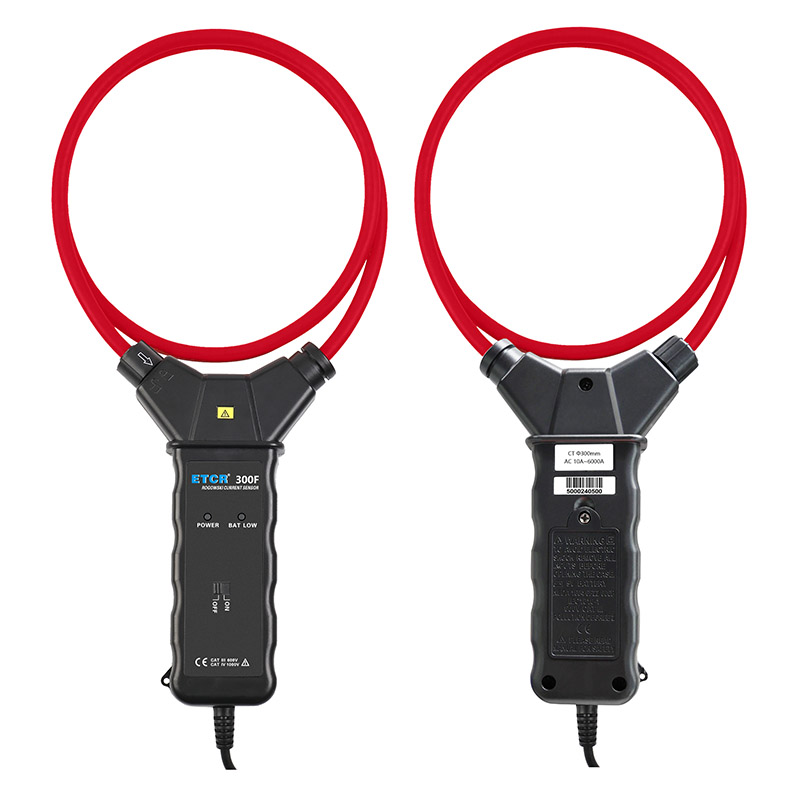

ETCR 300F CT尺寸：Ф300mm		10A～99A	±(1 %rdg + 3dgt)	±(3°)
ETCR 300F CT尺寸：Ф300mm		100A～6000A	±(1 %rdg + 3dgt)	±(2°)

型號對比

產品型號	測量通道	電流量程	電壓量程	諧波
ETCR5000	電流4通道電壓4通道	AC 0.01A～6000A	1.0V～2000V	0～50次
ETCR5230A	電流4通道電壓3通道	AC 0.01A～6000A	1.0V～600V	2～51次
ETCR5230	電流4通道電壓3通道	AC 0.01A～6000A DC 0.1A～1000A	AC/DC 1.0V～1000V	2～51次
