產品系列 : 等電位聯接電阻測試儀
用于測量金屬構件之間、地網地極間連接導體的等電位聯接電阻，交直流電壓測量。
電阻量程：1mΩ～400.00kΩ
測量精度：±1%rdg±5dgt
電阻測量檔位：1mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、40kΩ
最大測試電流：2A
電壓量程：0V～1000V AC/DC
報警功能：可設置電阻報警閾值
存儲數據：600組
時鐘功能
USB通信
藍牙通信
鋰電池：DC 7.4V 2600mAH
產品簡介
ETCR3700C等電位聯結電阻測試儀,又名：直流低電阻測試儀等，用于測量直流電阻及交直流電壓。儀表采用精密四線法測試，準確可靠，是檢測建筑物中(避雷帶、地梁、構造、保護、樓板筋、水管、散熱器、衛生間、門窗、陽臺、廚房等對象)的金屬構件之間等電位聯結質量的專用儀表，也可以測量各種電氣設備與地網地極間的連接導體的電阻，也可以測量斷路器、開關、插座觸點的接觸電阻以及各種線圈電阻、分流器電阻、車船飛機的金屬鉚接電阻、電焊接點的電阻、蓄電池并聯連接電阻、配電盤母線及導線接點電阻等。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

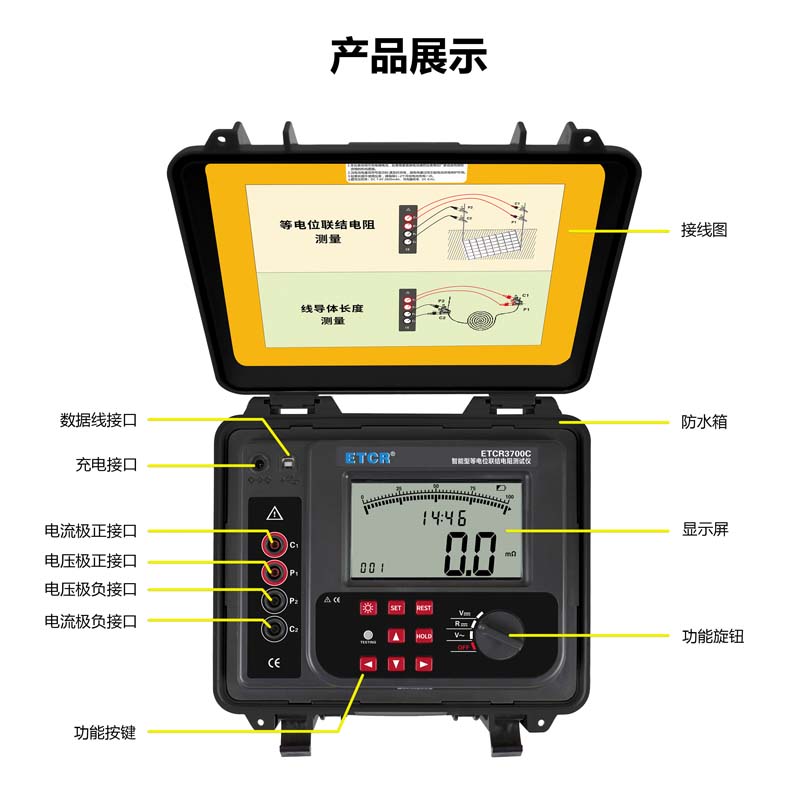

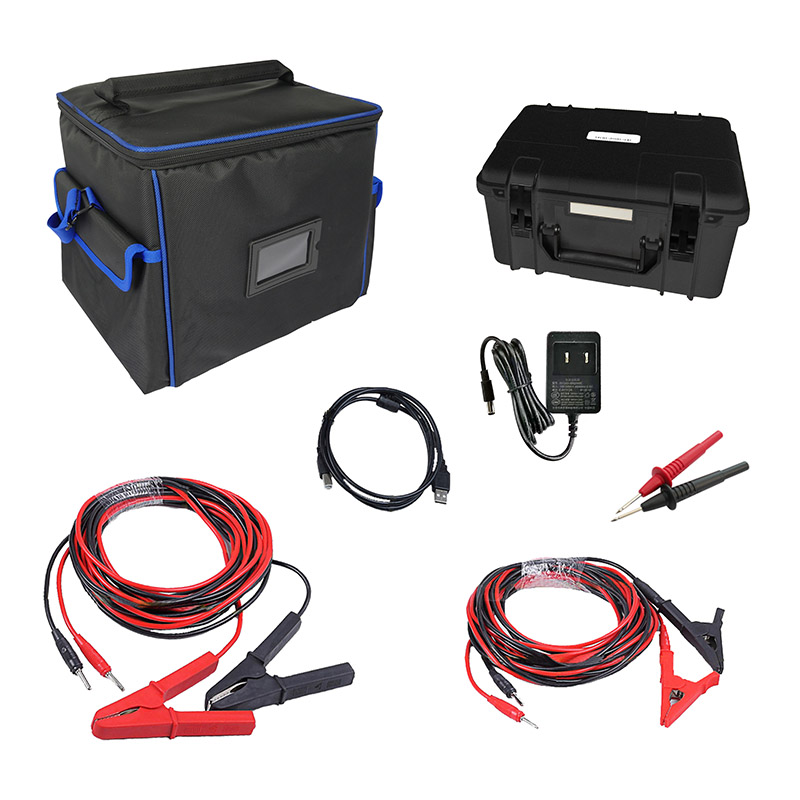

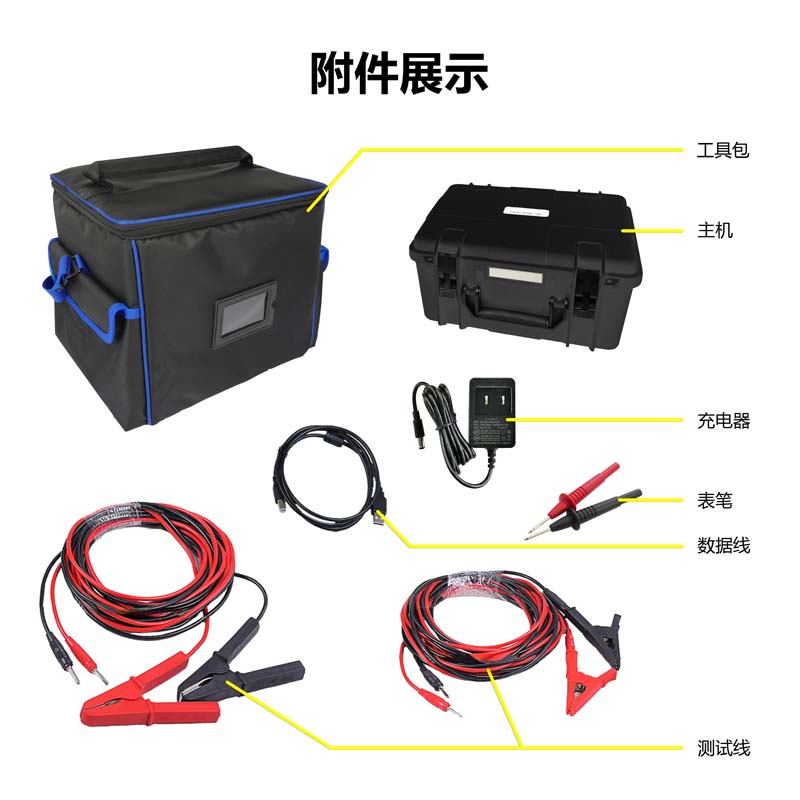

ETCR3700C等電位聯結電阻測試儀由主機、監控軟件、測試線、充電器、USB通訊線等組成。儀表還具有自動關機，告警功能、時鐘功能。主機超大LCD顯示，帶背光，棒圖指示，一目了然。儀表電阻檔位1mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、40kΩ，最大測試電流2A，量程1mΩ～400.00kΩ，完全滿足國標要求。儀表能存儲600組數據，具有藍牙通信與USB通信，上位機軟件具有歷史數據讀取、查閱、保存、報表、打印等功能。
產品特點
1、采用精密四線法測量，測試更準確。最大測試電流2A，量程1mΩ～400.00kΩ。
2、配有專用可替換大表筆及大鱷魚夾，現場聯接測試更可靠。

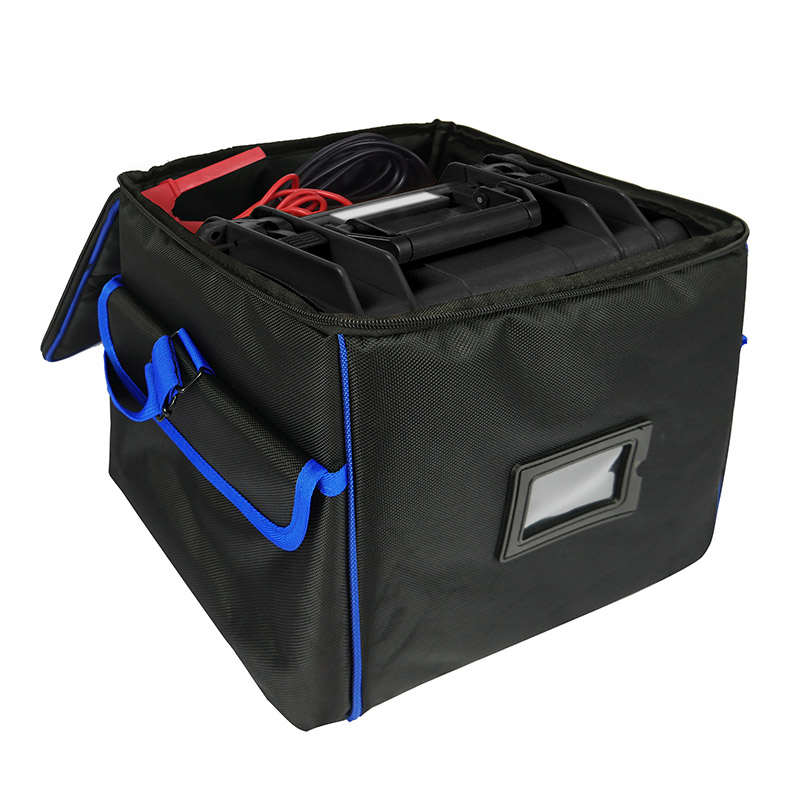

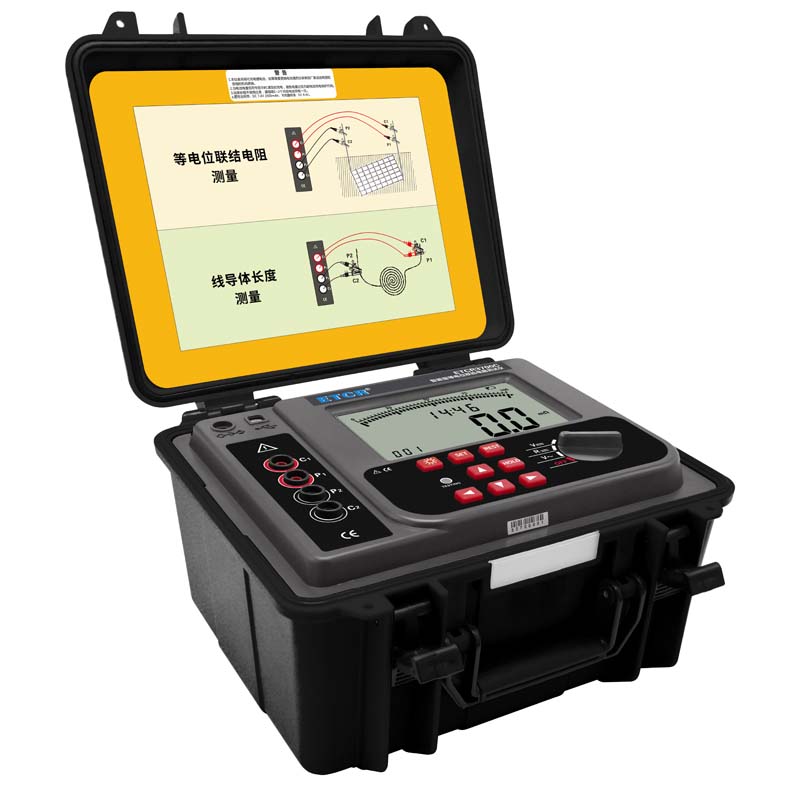

3、采用堅固耐用的保護箱及大容量可充電鋰電池組，特別適合戶外工地使用。

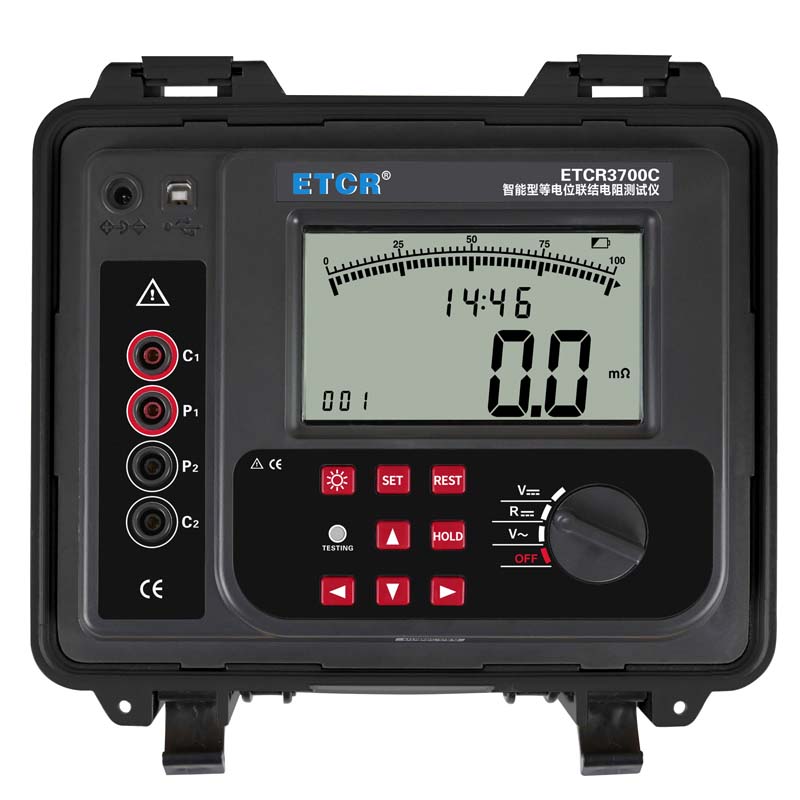

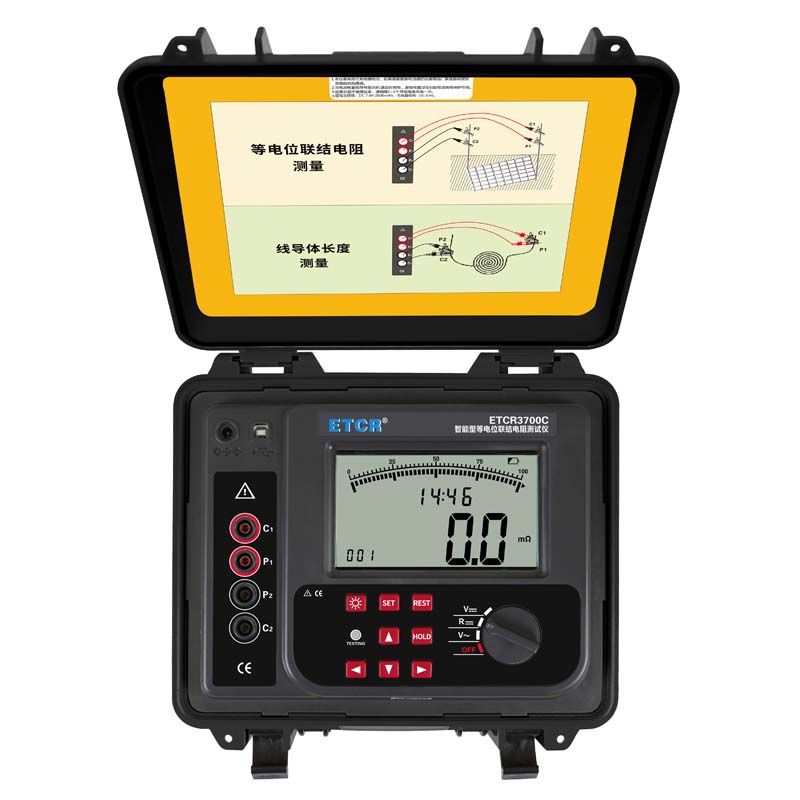

4、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
5、報警功能，時鐘功能，自動關機功能。
6、藍牙通信、USB通信數據上傳功能。
技術參數
1、 量程及準確度
量 程 | 精 度 | 分 辨 率 | 測試電流 |
1mΩ～399mΩ | ±1%rdg±5dgt | 0.1mΩ | 2A |
400mΩ～3999mΩ | 1mΩ | 0.5A | |
4.000Ω～39.99Ω | 0.01Ω | 50mA | |
40.0Ω～399.9Ω | 0.1Ω | 5mA | |
400Ω～3999Ω | 1Ω | 0.5mA | |
4.00kΩ～39.99kΩ | 0.01kΩ | 0.05mA | |
40.0kΩ～400.0kΩ | 0.1kΩ | 0.005mA |
2、 一般規格
| 規格名稱 | 規格參數 |
電 源 | DC 7.4V，2600mAh 鋰電池，電池充滿約8.4V |
顯示屏 | LCD尺寸：128mm×75mm； 顯示域124mm×67mm，帶背光 |
檢測方式 | 精密四線法，2路A/D同時檢測 |
電阻量程 | 1mΩ～400.00kΩ |
電壓量程 | 0V～1000V AC/DC |
電壓精度 | ±1.5%rdg±3dgt |
最大測試電流 | 2A |
導線長度測試 | L：≤999999m |
標準導線長度 | 標準導線長度設置范圍：1m～30m |
測試接口 | C1電流正、C2電流負、P1電壓正、P2電壓負 |
測量時間 | 2秒/次 |
數據存儲 | 600組(掉電或更換電池不會丟失數據) |
自動關機 | 有，無操作5分鐘后自動關機 |
告警設置 | 告警臨界值設置范圍：1Ω～30Ω，00Ω不啟動告警功能，每次開機不啟動告警功能 |
告警提示 | 測試值超過告警設定值時，“嘟--嘟--嘟--”告警提示 |
測試指示 | 測試過程中藍色 TESTIHG 燈閃爍 |
充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
數據保持 | 每次測試完后自動保持顯示所測結果 |
時鐘功能 | 24小時制，顯示時、分 |
測 試 線 | 4條：紅黑各2條，每條線長5m |
線路電壓 | 應避免線路帶電測量 |
防護等級 | IP65（合蓋時） |
溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
低電壓指示 | 當電池電壓降到DC 7.2V±0.1V時，電池電壓低符號顯示，提醒儀表需及時充電 |
USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
藍牙功能 | 安裝APP后，可在手機查看測試結果 |
儀表尺寸 | 280mm×260mm×160mm |
儀表質量 | 主機：約2270g（含電池）；總重量：約4.7kg（含附件） |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
型號對比
| 產品型號 | 電阻量程 | 電阻測量檔位 | 測試電流 | 其他 |
| 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 2A MAX | -- |
| 0.001mΩ～40.0kΩ | 4mΩ、40mΩ、400mΩ、4Ω、40Ω、400Ω、4kΩ、400kΩ | 1.2A MAX | 藍牙通信 USB通信 |
| 1mΩ～30.0kΩ | 0.3Ω、3Ω、30Ω、300Ω、3kΩ、30kΩ | 4A MAX | -- |
| 1mΩ～1000Ω | 1000mΩ、10Ω、100Ω、1000Ω | 1A MAX | RS485通信 4G通信 |
