產品系列 : 柔性電流鉗表
交流電流測量
電流量程：AC 0.00A～9999A
分辨率：AC 10mA
精度：±2%rdg±3dgt
線圈內徑：Φ200mm
數據存儲：99組
電源：6LR61 9V×1
顯示屏：35mm×21.5mm
顯示域：32mm×15mm
峰值保持功能
產品簡介

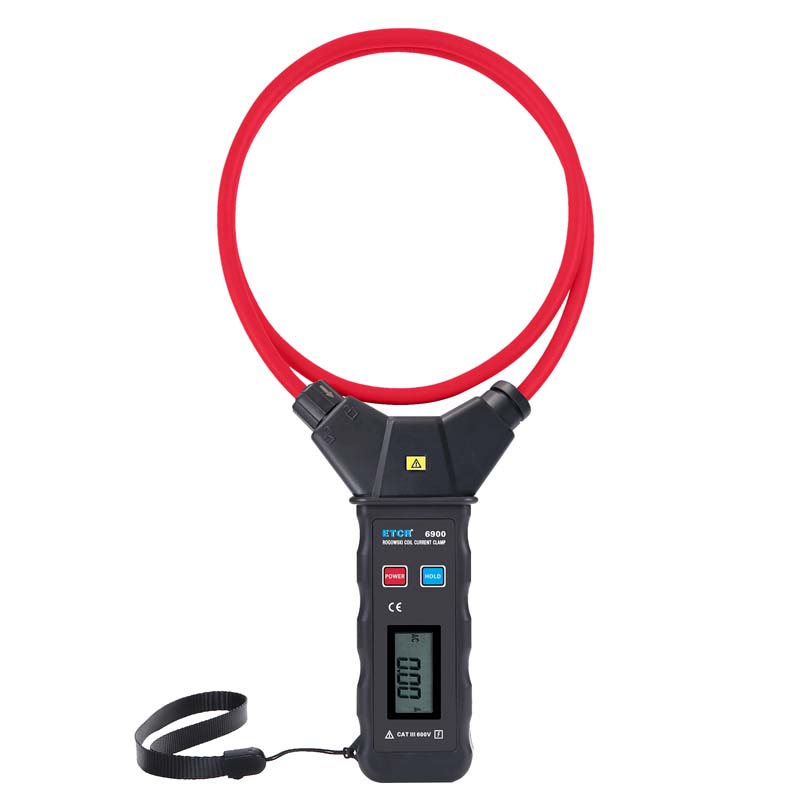

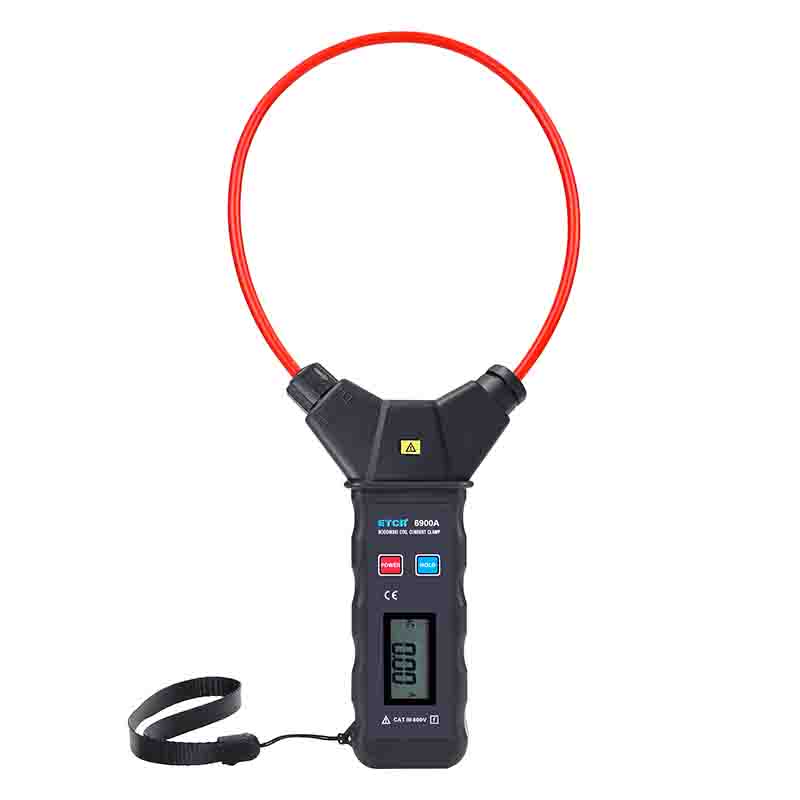

ETCR6900柔性電流鉗表又名柔性線圈鉗表、超大電流鉗表、羅氏線圈電流鉗表、洛氏線圈電流鉗表，用于交流電流測試。柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，特別適合大尺寸導體、狹窄環境和排線密集的場所，可用于信號嚴重畸變的工業環境電流測試。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。
ETCR6900柔性電流鉗表具有峰值保持、數據保持、數據存儲等功能，儀表輕巧使用方便，是電工安全檢測的必備工具。
產品特點
1、柔性線圈無任何裸露金屬導體，體積小、重量輕、柔軟靈活，適合大尺寸導體、狹窄環境和排線密集的場所。
2、無磁滯效應，抗干擾能力強。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境電流測試。
3、數據存儲：99組。
4、峰值保持功能。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 6LR61 9V×1 |
| 顯示屏 | LCD尺寸：35mm×21.5mm；顯示域：32mm×15mm，帶背光 |
| 量程 | AC 0.00A～9999A |
| 分辨率 | AC 10mA |
| 精度 | ±2%rdg±3dgt(導線處于柔性線圈中心位置，23℃±2℃) |
| 線圈內徑 | 內徑φ200mm |
| 線圈直徑 | φ7.5mm |
| 被測電流頻率 | 50Hz/60Hz(自動識別) |
| 電場干擾 | 無磁滯效應，抗干擾能力較強 |
| 位置誤差 | 被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。 |
| 采樣速率 | 2次/秒 |
| 數據存儲 | 99組，閃爍顯示“FULL”符號表示存儲已滿 |
| 峰值保持 | 峰值捕獲保持功能，測試中長按POWER不放手顯示峰值符號顯示 |
| 數據保持 | 數據保持功能：“DH”符號顯示 |
| 線路電壓 | AC600V以下線路測試 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 電池電壓 | 當電池電壓降到約7.2V時，電池電壓低符號顯示，提醒更換電池。 |
| 額定電流 | 約8mA |
| 絕緣電阻 | 100MΩ或更大,1000V |
| 儀表尺寸 | 寬高厚190mm×370mm×40mm |
| 儀表質量 | 儀表：約200g(含電池)；總質量：約0.38kg（含附件） |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 電流量程 | 電壓量程 | 電阻量程 | 鉗口尺寸 |
| AC 0mA～9999A | / | / | Φ200mm |
| AC 0mA～5000A | / | / | Φ150mm |

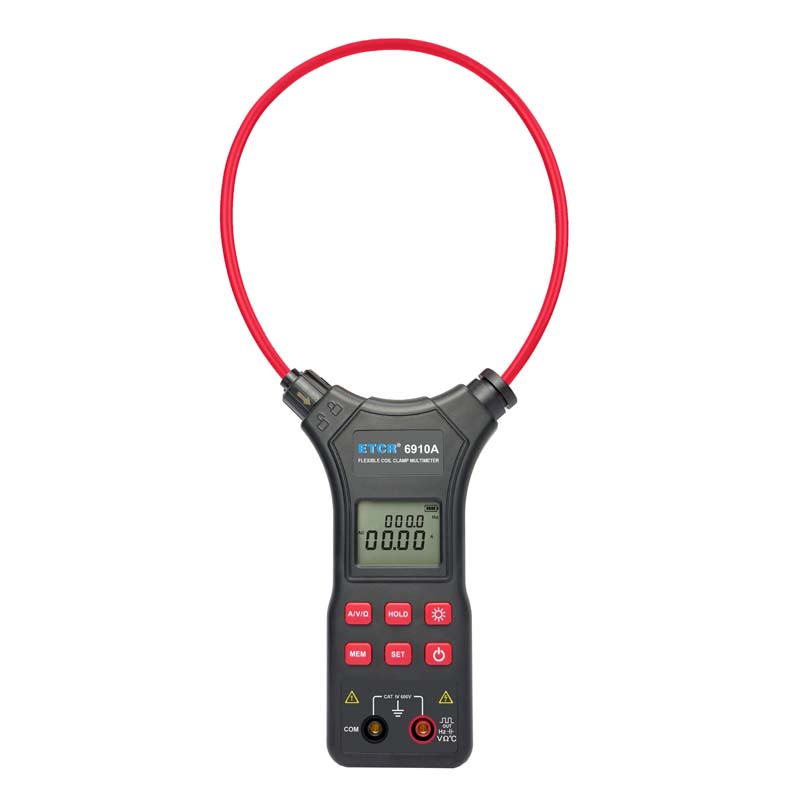

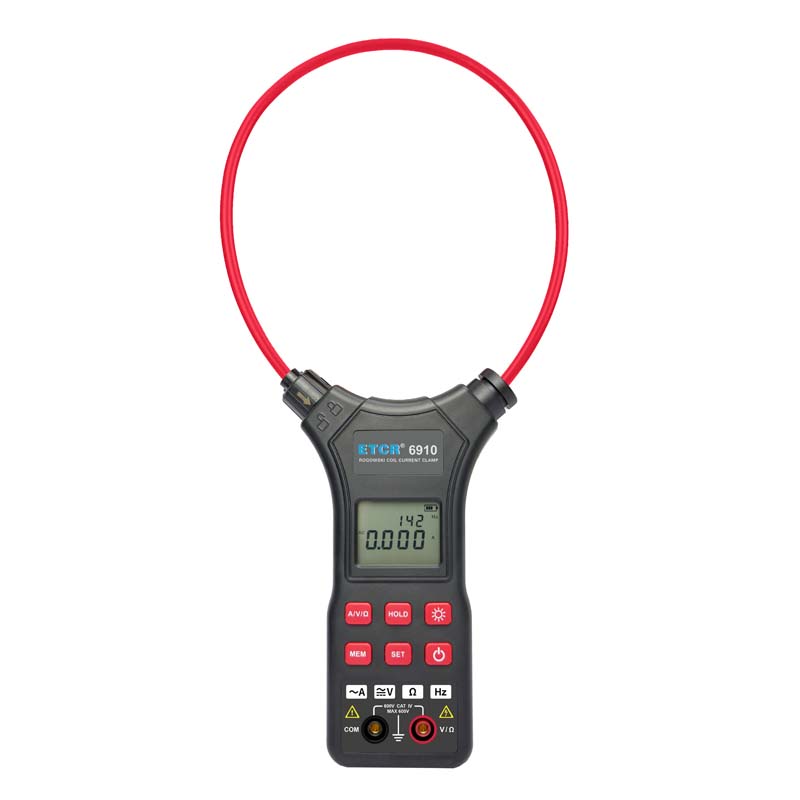

| AC 0mA～9999A | AC 0.1V～750 VDC 0.1V～1000V | 0Ω～2000Ω | Φ150mm |
| AC 0A～6000A | AC 0.1V～750 VDC 0.1V～1000V | 600Ω～60MΩ | Φ150mm |
