產品系列 : 地樁式鉗形接地電阻測試儀
主要參數：接地電阻測量、回路電阻測量、土壤電阻率測量、對地電壓測量，接地線漏電流測量，判斷接地故障。
鉗口尺寸：65mm×32mm
接地電阻量程：0.00Ω～20kΩ
土壤電阻率量程：0.00Ωm～9999kΩm
接地電流量程：0.000mA～20A
接地電壓量程：0.0V～600.0V
存儲數據：500組
報警功能：可設置報警閾值
顯示模式：全彩液晶屏
電源：大容量鋰電池
藍牙通信
產品簡介

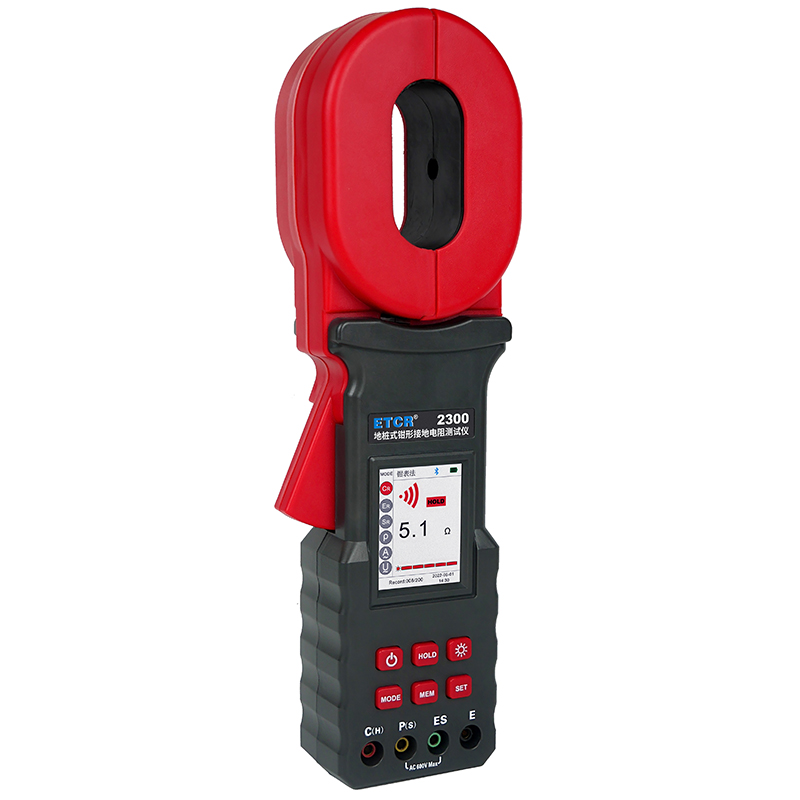

ETCR2300地樁式鉗形接地電阻表又稱地樁式鉗形接地電阻表、地樁式鉗形表，用于現場測量接地電阻、土壤電阻率、接地電流、接地電壓。儀表具有鉗表法、二線法、三線法、四線法、選擇法等各種測量方法，儀表導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強，確保測量的高精度、高穩定性和高可靠性。
ETCR2300地樁式鉗形接地電阻表采用大口徑電流鉗設計，可應對各種場合的測試需求，可測量大尺寸接地引下線的接地電阻值，可測量單點和網狀接地等各種復雜接地結構的接地電阻值，測量并聯接地系統時無需斷開任何并聯接地極，極大地提高了測量的方便性，為接地性能測試提供了完美的解決方案。
產品特點
1、可采用鉗表法、二線法、三線法、四線法、選擇法等各種測量方法測量接地電阻。
2、采用2.5寸彩色液晶屏。
3、儀表具有存儲功能，自動存儲含有日期時間的測試結果500組。
4、報警功能：可設置報警閾值。
5、存儲功能：數據存儲500組。
6、可充電鋰電池。
7、藍牙通信。
技術參數
1、量程及準確度（基準條件下基本誤差）
| 測量功能 | 測量范圍 | 精度 | 分辨率 |
| 鉗表法測量接地電阻 | 0.010Ω～0.099Ω | ±（1%rdg＋0.05Ω） | 0.001Ω |
| 0.10Ω～0.99Ω | ±（1%rdg＋0.05Ω） | 0.01Ω | |
| 1.0Ω～49.9Ω | ±（1%rdg＋0.5Ω） | 0.1Ω | |
| 50.0Ω～99.5Ω | ±（2%rdg＋0.5Ω） | 0.5Ω | |
| 100Ω～199Ω | ±（5%rdg＋1Ω） | 1Ω | |
| 二三四線法測量接地電阻 | 0.10Ω～20.00Ω | ±2%rdg±5dgt | 0.01Ω |
| 20.0Ω～200.0Ω | ±2%rdg±5dgt | 0.1Ω | |
| 200Ω～2000Ω | ±2%rdg±5dgt | 1Ω | |
| 2.00kΩ～20.00kΩ | ±4%rdg±5dgt | 10Ω | |
| 選擇法測量接地電阻 | 0.10Ω～20.00Ω | ±2%rdg±5dgt | 0.01Ω |
| 20.0Ω～200.0Ω | ±2%rdg±5dgt | 0.1Ω | |
| 200Ω～2000Ω | ±2%rdg±5dgt | 1Ω | |
| 土壤電阻率 | 0.00Ωm～99.99Ωm | 根據R的測量精度而定 ρ=2πaR； a:1.0m～100m； π=3.14 | 0.01Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm | ||
| 1000Ωm～9999Ωm | 1Ωm | ||
| 10.00kΩm～99.99k | 10Ωm | ||
| 100.0kΩm～999.9k | 100Ωm | ||
| 1000kΩm～9999kΩm | 1kΩm | ||
| 接地電壓50Hz/60Hz | AC 0.0V～600.0V | ±2%rdg±5dgt | 0.1V |
| 接地電流50Hz/60Hz | 0.000mA～5.000mA | ±（2.5%rdg＋1mA） | 0.001mA |
| 5.0mA～100.0mA | ±（2.5%rdg＋5mA） | 0.1mA | |
| 100mA～500mA | ±（2.5%rdg＋10mA） | 1mA | |
| 0.50A～20.00A | ±（2.5%rdg＋0.5A） | 0.01A |
2、技術規格
| 規格名稱 | 規格參數 |
| 功 能 | 接地電阻測量、回路電阻測量、土壤電阻率測量、對地電壓測量，接地線漏電流測量，判斷接地故障 |
| 電 源 | DC 3.7V ，2500mAh 鋰電池，電池充滿約4.2V |
| 顯示屏 | 2.4寸彩色液晶屏 |
| 接地電阻測量方法 | 鉗表法、二線法、三線法、四線法、選擇法 |
| 接地電阻量程 | 0.00Ω～20kΩ |
| 土壤電阻率量程 | 0.00Ωm～9999kΩm |
| 接地電流量程 | 0.000mA～20A |
| 接地電壓量程 | 0.0V～600.0V |
| 測試頻率 | 128Hz/111Hz/105Hz/94Hz(AFC自動選頻) |
| 短路測試電流 | AC 10mA max |
| 開路測試電壓 | AC 14V max |
| 電極間距范圍 | 1m～100m |
| 測量時間 | 接地電阻：約15秒/次 ；接地電流：約2次/秒 ；接地電壓：約2次/秒 |
| 線路電壓 | AC 600V以下測量 |
| 數據保持 | 保持?jǐn)?shù)據時“HOLD”符號指示 |
| 數據存儲 | 500組，“HOLD”符號存儲指示 |
| 數據查閱 | 查閱數據時“READ”符號指示 |
| 溢出顯示 | 超量程溢出時“OL”符號指示 |
| 工作電流 | 測量：600mA Max（最高背光） |
| 報警功能 | 測量值超過報警設定值時，“嘟--嘟--嘟--”蜂鳴聲報警提示 |
| 報警臨界值設置范圍 | 電阻：0Ω～2000Ω；電流：0mA～60A；電壓：0V～600V |
| 電池電壓 | 當電池電壓降到約DC 3.5V±0.1V時，電池電壓低符號顯示，提醒儀表需進行充電 |
| 自動關機 | 開機5分鐘后自動關機 |
| 過載保護 | 測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒 |
| 耐壓 | AC 3700V/rms(電路與外殼之間) |

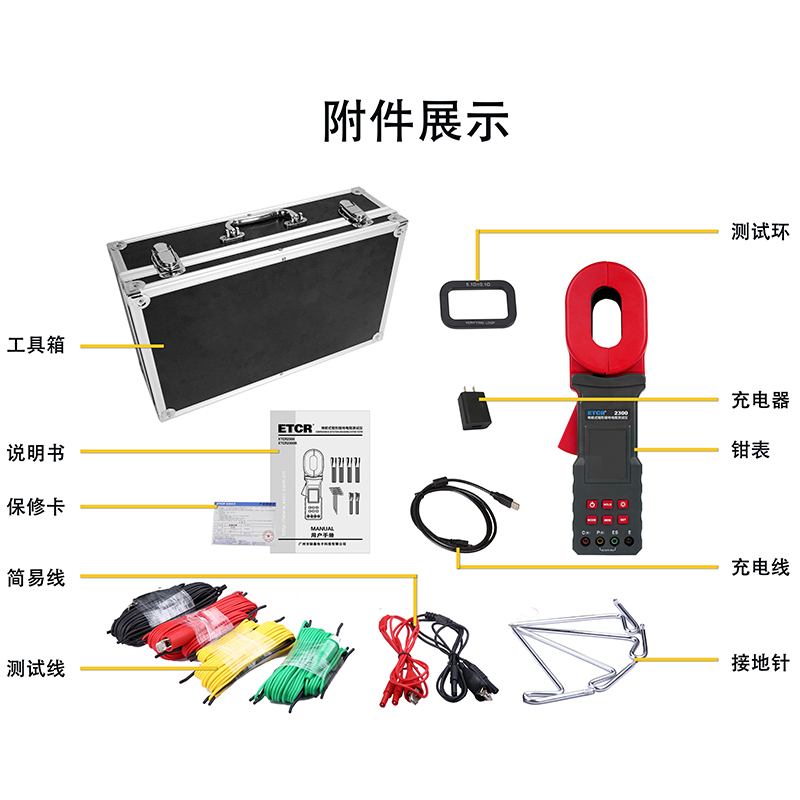

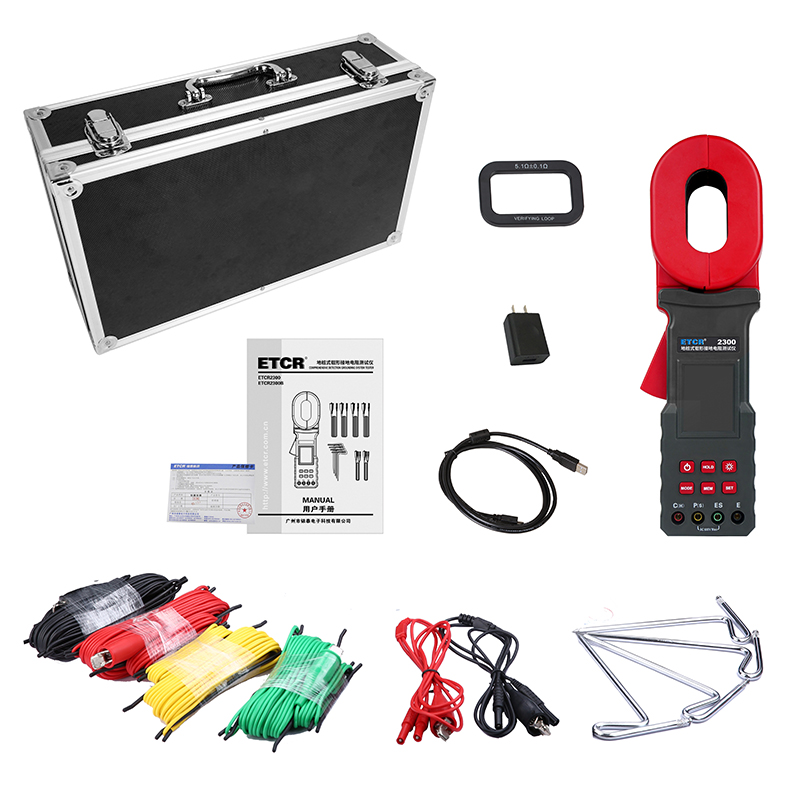

| 測試線 | 測試線：紅色20m，黑色20m，黃色10m，綠色10m各1條；簡易測試線：紅色1.6m，黑色1.6m各1條 |
| 輔助接地棒 | 4根：φ9mm×230mm（935g） |
| 藍牙通信 | 有，支持安卓系統。 |
| 鉗口尺寸 | 65mm×32mm |
| 儀表尺寸 | 高寬厚：307mm×98mm×56mm |
| 儀表質量 | 儀表：約1112g（含電池）；總重量：約5.1kg（含附件） |
| 工作溫濕度 | -10℃～40℃；80%rh以下 |

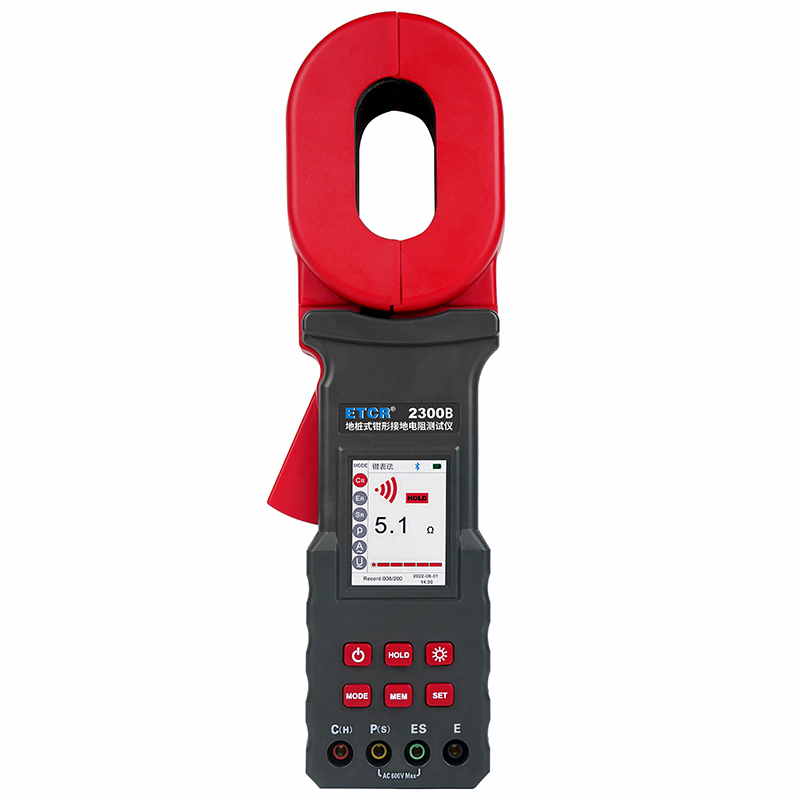

型號對比
| 產品型號 | 鉗口尺寸 | 電阻量程 | 藍牙通信 |
| 65mm×32mm | 0Ω～20.00kΩ | 有 |
| 65mm×32mm | 0Ω～20.00kΩ | 有 |
