產品系列 : 分體式接地電阻在線檢測儀
在線監測接地系統的回路接地電阻、金屬回路聯結電阻、接地電流，接地引下線的連接狀況
檢測儀結構：分體式
穿孔尺寸：φ17mm
工作電源：9V DC～24V DC（外部提供)
接地電阻量程：0.01Ω～200Ω
接地電流量程：0.0mA～20A
RS485通信：支持MODBUS-RTU通信協議
4G通信：支持MQTT協議（選購）
報警功能
自檢功能
線阻清除功能
產品簡介

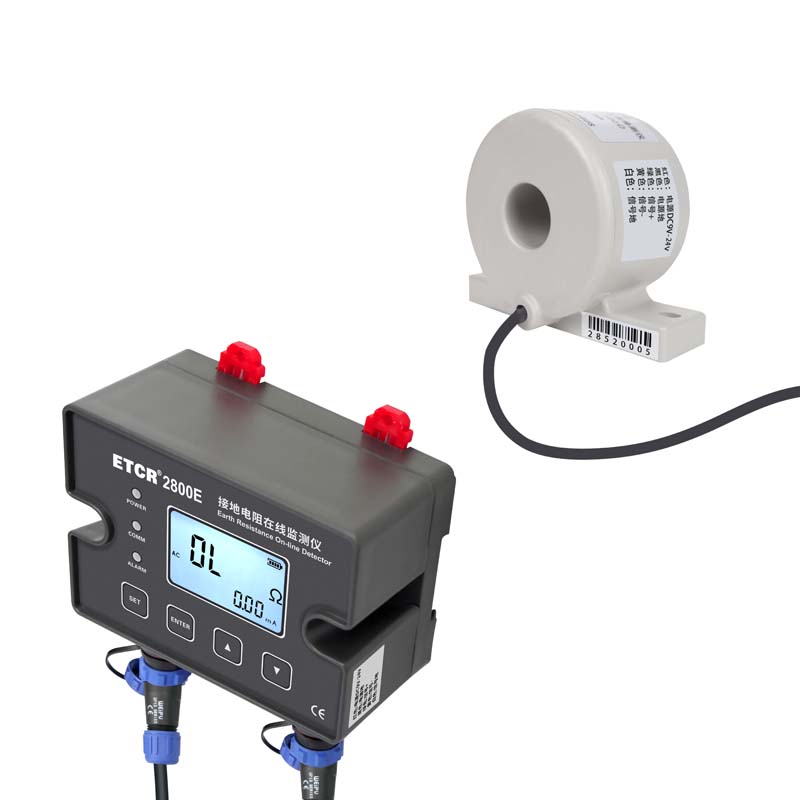

ETCR2800E分體式接地電阻在線檢測儀用于在線監測接地電阻、接地引下線的連接狀況、回路接地電阻、金屬回路聯結電阻，接地電流。又稱接地電阻在線測試儀、回路電阻在線監測儀。檢測儀采用分體式結構設計，傳感器與控制器獨立安裝，便于觀察接地電阻值和集中管理控制器，特別適用于用戶二次開發集成。檢測儀采用非接觸測量技術、地線穿心通過傳感器、絕不影響防雷接地效果和設施的正常運行；檢測儀有多種結構適應不同場所使用；檢測儀防護等級IP65，可在戶外安裝使用。檢測儀廣泛應用于輸電線路桿塔接地；氣象防雷接地；石油化工接地；通信接地；變配電站接地；鐵路設施接地；配電箱接地；建筑倉庫接地；金屬回路阻值；電氣設備接地等。

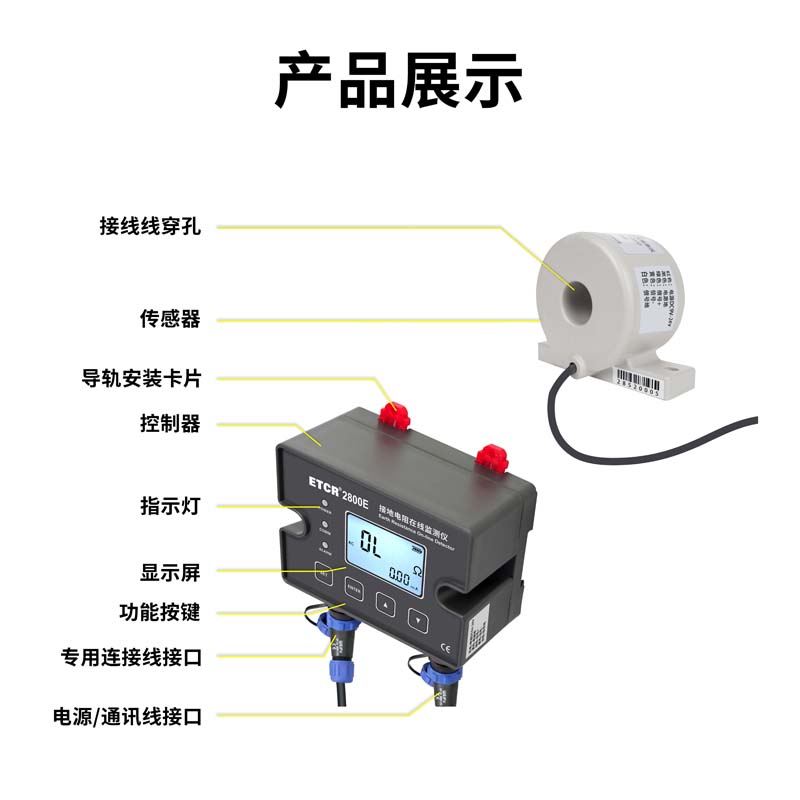

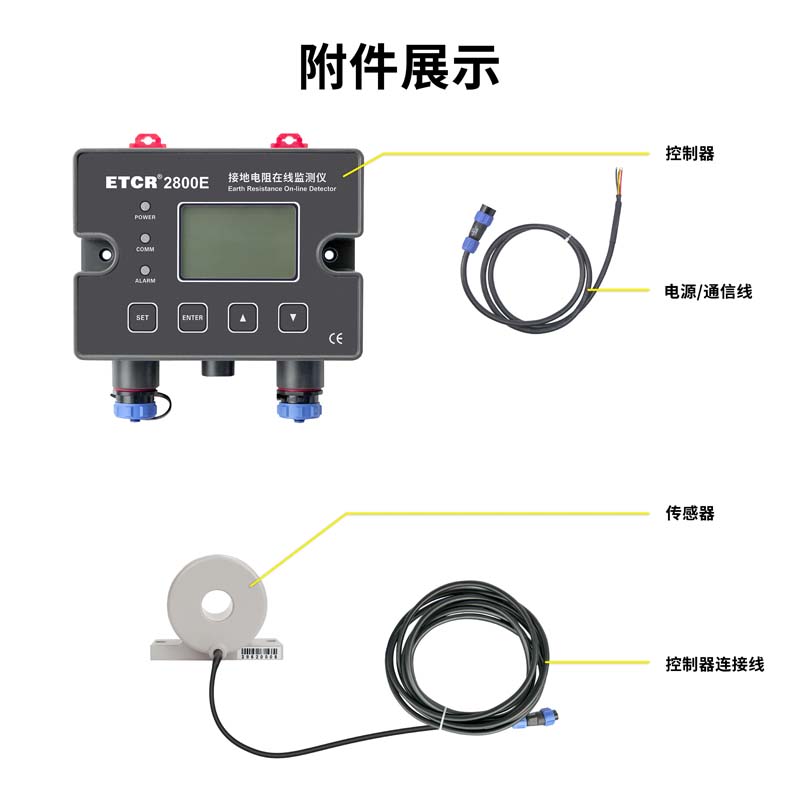

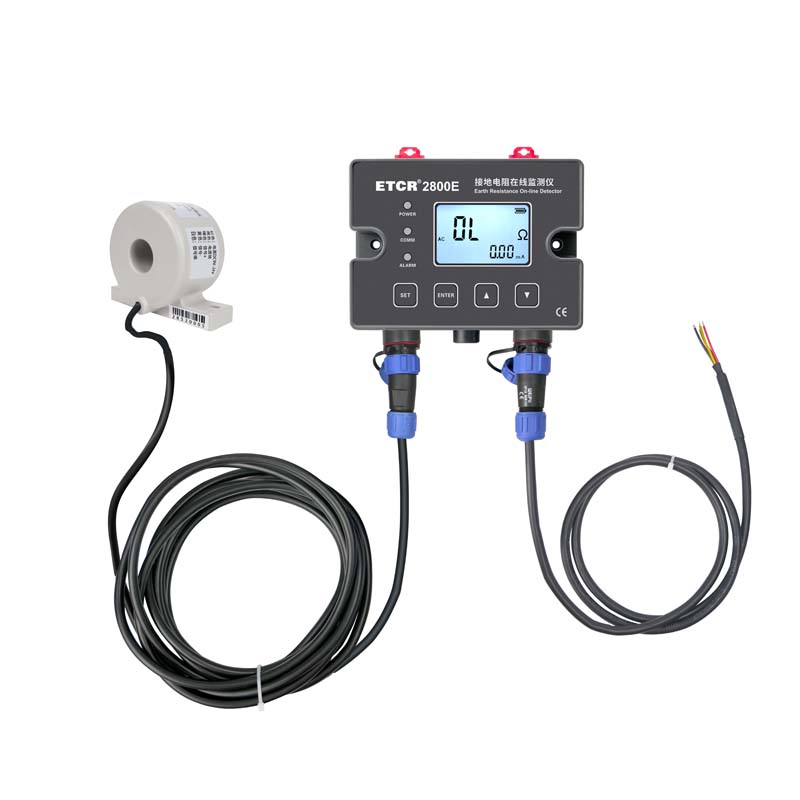

ETCR2800E分體式接地電阻在線檢測儀由傳感器、控制器組成，傳感器有閉環式與開合式，檢測儀可以單個安裝使用，也可以組建成網絡系統使用。
檢測儀具有RS485通信（支持MODBUS-RTU通信協議）或選購4G通信(支持MQTT通信協議)，通過ETCR2600低功耗數采儀可組建上位機網絡監測系統或4G網絡監測系統。用戶可使用我公司研發的ETCR2800-MT物聯網接地電阻在線監測系統軟件，通過系統后臺，實時監測及記錄接地電阻值等參數，設置報警閾值，查看報警信息。后臺具有賬戶管理，信息管理，區域管理，設備管理等功能。
檢測儀可采用外部供電或選購ETCR2600低功耗數采儀，數采儀采用功耗設計，內置大容量鋰亞電池，解決現場無法敷設供電線路的痛點，續航時間長達3年～5年。
產品特點
1.分體式結構設計，便于現場觀察接地電阻值和集中管理控制器。
2.提供傳感器和控制器調理板，便于用戶二次開發接地電阻在線監測產品。
3.非接觸測量技術，安全可靠，安裝簡易。接地引下線直接穿過檢測儀穿孔，絕不影響防雷接地效果和設施的正常運行。
4.ETCR2800E傳感器體積小、內部樹脂灌封、結構堅固，防水防塵全天候使用。特別適合在空間狹小場合安裝使用。
5.具有自檢功能，可通過協議遠程檢測設備是否正常工作。
6.具有線阻清除功能，可減少線阻帶來的測量誤差影響。
7.配有RS485接口（支持MODBUS-RTU通信協議）或4G通信模塊（選購），組建網絡，實現遠程實時監測。
技術參數
規格名稱 | 規格參數 |
功 能 | 回路接地電阻在線監測、金屬回路聯結電阻在線監測、接地狀況監測，接地電流在線監測 |
電 源 | 9V DC～24V DC（用戶外部提供或使用低功耗數采儀) |
接地電阻測量 | 量程：0.01Ω～200Ω；分辨率：0.001Ω；精度：±2%rdg±3dgt |
接地電流測量 | 量程：AC 0.0mA～20A；分辨率：0.1mA；精度：±2%rdg±10dgt |
換 檔 | 全自動換檔 |
溢出指示 | 電阻值＞200Ω；電流值＞20A時，顯示“OL”符號 |
電源及通信線接線標識 | 紅色---電源輸入正； 黑色---電源輸入地； 綠色---RS485信號正； 黃色---RS485信號負； 白---屏蔽地；(電源輸入地與屏蔽地可以短路連接) |
上傳數據 | 接地電阻值，接地電流值，報警閾值 |
網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
通信距離 | 有線網絡：約1000米，可擴展 無線網絡：不限制 |
報警指示 | 檢測儀聲光報警和LCD顯示 |
報警設置 | 檢測儀面板按鍵設置、后臺設置 |
地線干擾電流 | 應避免 |
外部磁場 | ＜40A/m |
外部電場 | ＜1V/m |
單次測量時間 | 約0.5秒 |
工作電流 | 檢測儀：12VDC 180mA Max(4G版 12VDC 280mA Max). |
防護等級 | IP65 |
RS485通信 | 支持ModBus協議 |
4G通信模塊 （選購） | LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
全球版 4G通信模塊 （選購） | LTE-FDD；LTE-TDD B38/B39/B40/B41 B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 WCDMA B1/B2/B4/B5/B6/B8/B19；GSM B2/B3/B5/B8 |

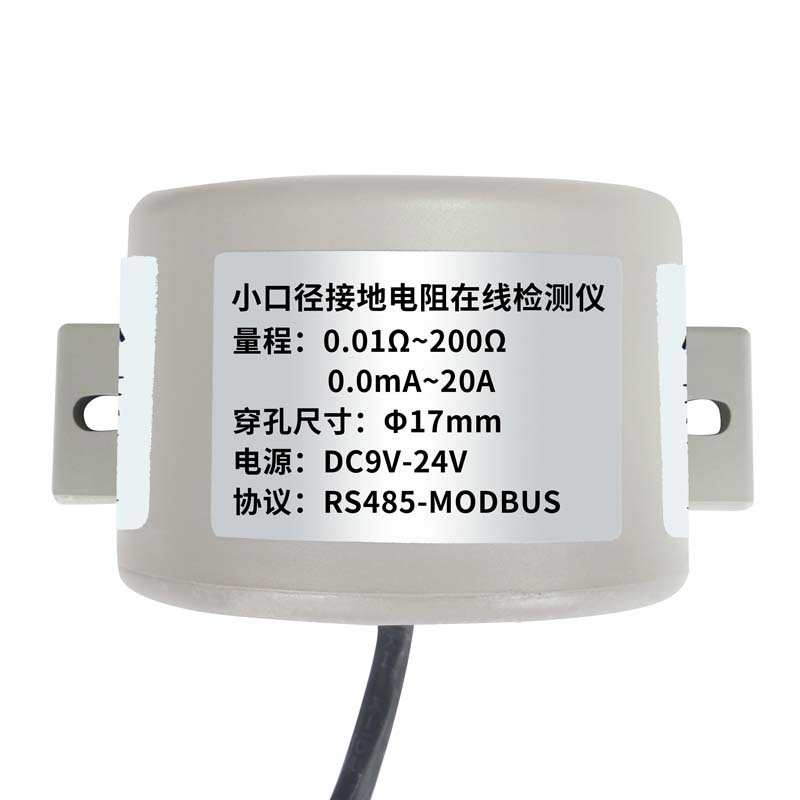

傳感器 穿孔尺寸 | φ17mm |

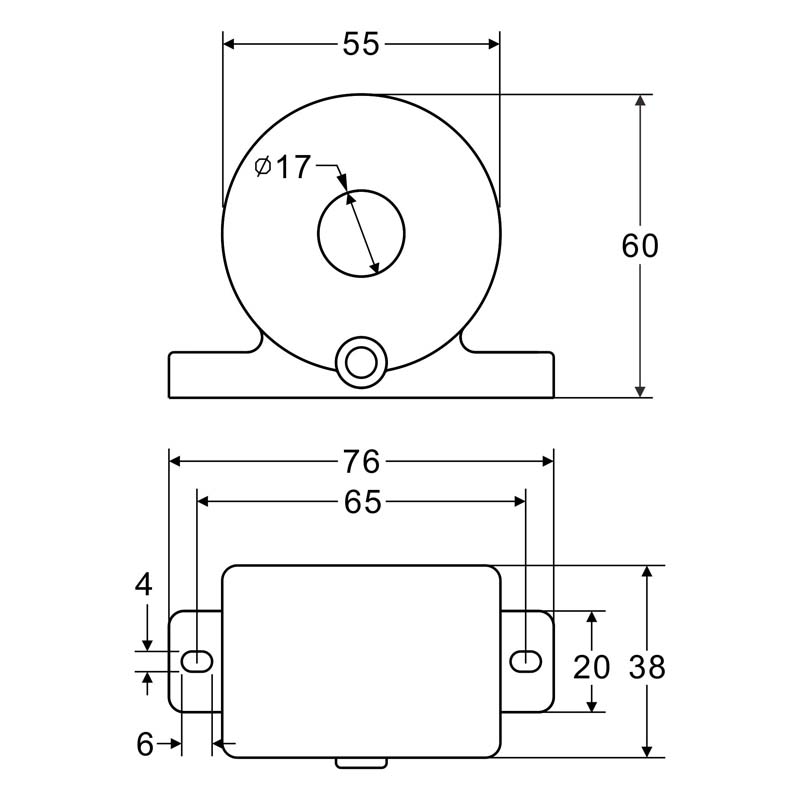

傳感器尺寸 | ETCR2800E：76mm×60mm×38mm |
控制器尺寸 | 118mm×112mm×46mm |
儀表質量 | 約430g（含附件） |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
型號對比
| 產品型號 | 穿孔尺寸 | 電阻量程 | 電流量程（選購） | 產品結構 |
| 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 分體式+閉環式傳感器+顯示屏 |
| 56mm×27mm | 0.010Ω～200Ω | 0.0mA～20A | 分體式+開合式傳感器+顯示屏 |
| Φ17mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+傳感器 |
| 65mm×36mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+傳感器 |
| 53mm×20mm | 0.010Ω～200Ω | 0.0mA～20A | 裸板+不銹鋼殼體傳感 |
