產品系列 : 高低壓鉗形電流表
用于110kV以下架空線路高低壓交流電流測量
電流量程：AC 0mA～1200A
鉗口尺寸：Φ48mm
最高分辨力：1mA
測量范圍：0mA～1200A(50/60Hz自動)
無線傳輸距離：30m
伸縮絕緣桿尺寸：約4300mm
數據存儲：99組

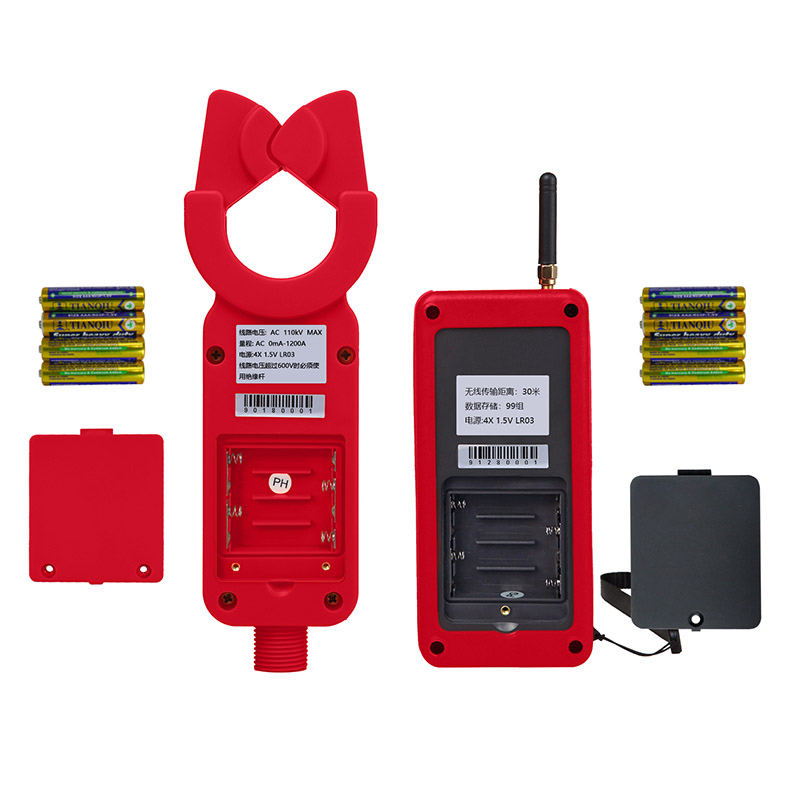

電源：LR03 1.5V×8
顯示屏：4位LCD顯示
自動關機功能
超量程溢出功能
產品簡介
ETCR9000B無線高低壓鉗形電流表又稱架空線路負載測試儀，高壓負載測試儀、高空電流測試儀、高壓電流遙測儀，用于測量架空線路高低壓電流。儀表由專用鉗形電流表配高壓絕緣桿組成。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表使用。廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。

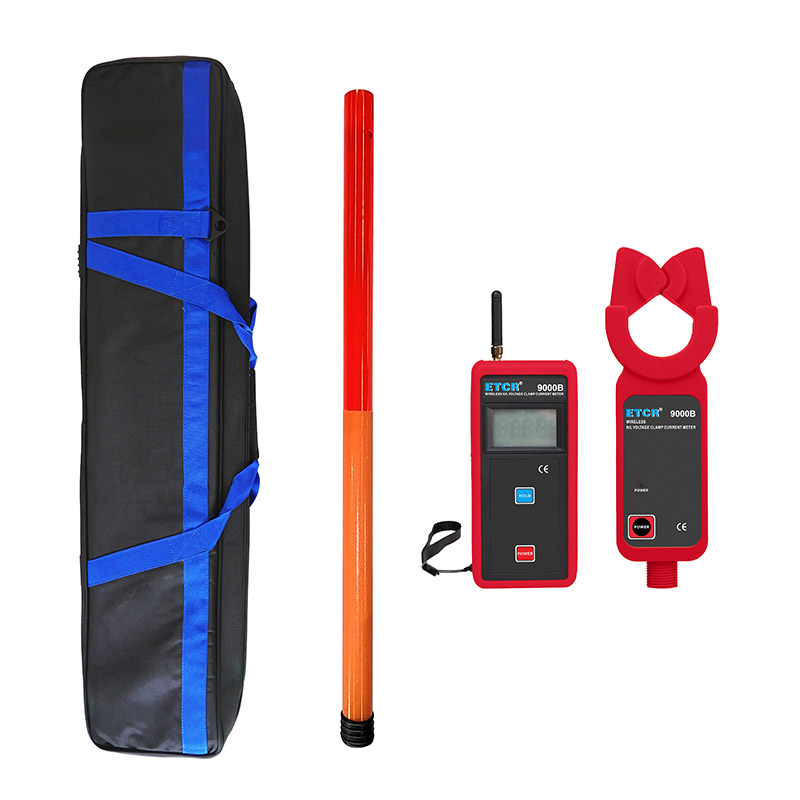

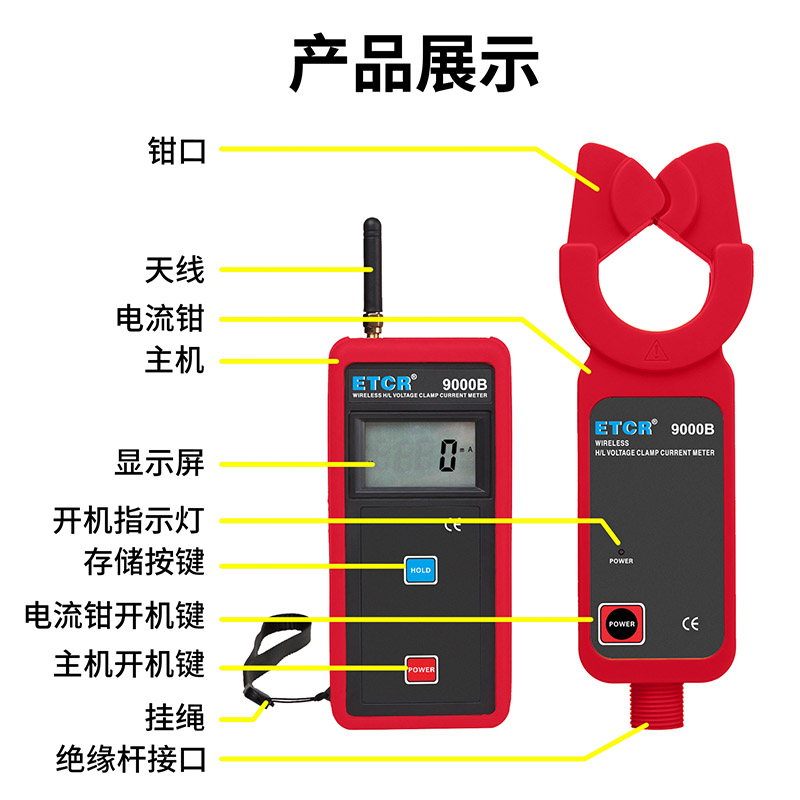

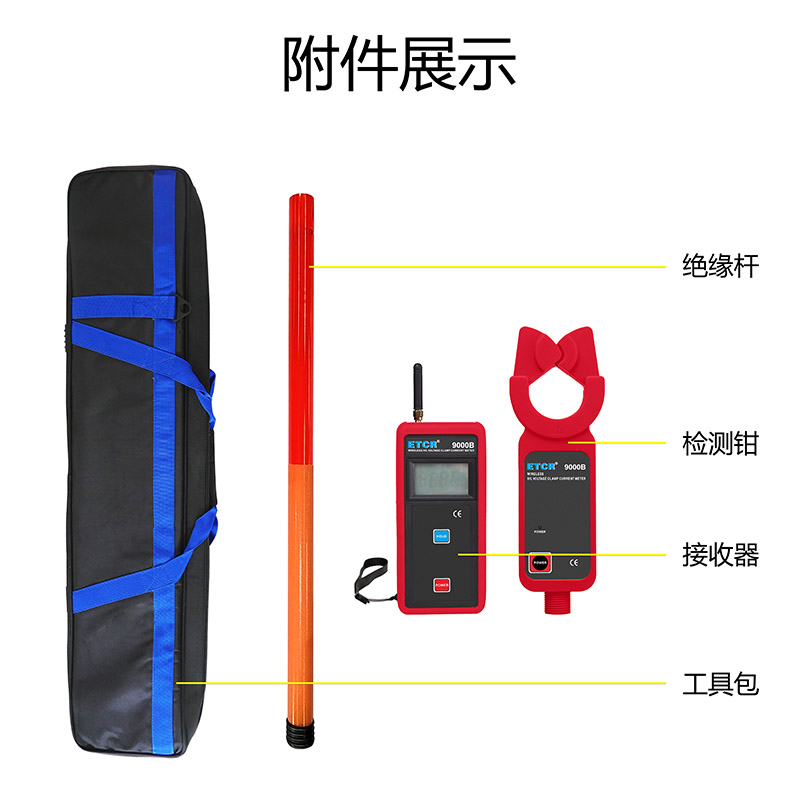

ETCR9000B無線高低壓鉗形電流表由鉗頭、接收器、絕緣桿組成，鉗頭與接收器無線通訊距離30m。鉗頭與引導區創新的一體化設計，通過按壓或退拔絕緣桿能快速方便鉗夾或撤離被測導線，安全快捷。儀表還具有數據保持、數據存儲等功能。
產品特點：
1、適用線路電壓110kV以下，600V以上需帶絕緣桿操作。
2、創新的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，安全省時快捷。
3、可用于測量泄漏電流。
4、無線通訊距離：30m。
5、數據存儲：99組。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | LR03 1.5V×8 |
| 顯示屏 | 4位LCD顯示，尺寸：47mm×28.5mm，帶背光 |
| 測試方式 | 鉗形CT，積分方式 |
| 傳輸方式 | 433MHz無線傳輸距離約30m |
| 鉗口尺寸 | Φ48mm |
| 采樣速率 | 2次/秒 |
| 測量范圍 | 0mA～1200A(50/60Hz自動) |
| 最高分辨力 | 1mA |
| 換檔 | 0mA～1200A全自動換檔 |
| 測試精度 | 0mA～99.9A: ±1%rdg±5dgt |
| 100A～599A: ±1.5%rdg±5dgt | |
| 600A～1200A: ±2%rdg±5dgt | |
| 數據存儲 | 99組，存儲過程中“MEM”符號指示，“FULL”符號閃爍顯示表示存儲已滿 |
| 線路電壓 | 110kV以下測試，帶絕緣桿操作 |
| 數據保持 | 通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消 |
| 數據查閱 | “MR”符號指示，能上下翻閱所存數據 |
| 溢出顯示 | 超量程溢出功能：“OL A”符號顯示 |
| 無信號指示 | 當接收器沒有收到發射信號時動態顯示“no- -”符號 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池 |
| 干擾 | 無315MHz、433MHz同頻信號干擾 |
| 伸縮絕緣桿尺寸 | 約4300mm |
| 絕緣桿耐壓 | AC 110kV/rms（伸縮絕緣桿完全拉開，兩端之間） |
| 儀表尺寸 | 檢測儀：255mm×84mm×39mm; 接收器：165mm×78mm×42mm |
| 儀表質量 | 檢測儀：約363g(含電池)，接收器:約272g(含電池)， 儀表總質量：約4.42kg（含絕緣桿附件） |
| 工作溫濕度 | -10℃～50℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 鉗口尺寸 | 電流量程 | 存儲功能 | 其他 |
| Φ48mm | AC 0mA～1200A | 99組 | —— |
| Φ48mm | AC 0mA～1200A | 99組 | 藍牙通信：10m |
| Φ48mm | AC 0mA～1200A | 99組 | 無線通信：30m |
| Φ48mm | AC 0mA～1200A | 99組 | —— |
| Φ33mm | AC 0.00mA～600.0A | 99組 | —— |
| Φ33mm | AC 0.00mA～600.0A | 99組 | 無線通信：30m |
| Φ33mm | AC 0.00mA～600.0A | 99組 | —— |
| Φ36mm | AC 0mA～1200A | 99組 | 無線通信：30m |
