產品系列 : 高低壓勾式電流表
用于110kV以下架空線路高低壓交流電流測量
電流量程：AC 0.00A～9999A
鉗口尺寸：Φ128mm
分辨力：0.01A
測試精度：±2%rdg±5dgt
無線傳輸距離：100m
無線傳輸方式：433MHz
伸縮絕緣桿尺寸：約4300mm
數據存儲：99組
電源：LR03 1.5V×8
顯示屏：4位LCD顯示
可調整鉗口角度
自動關機功能
超量程溢出功能
產品簡介
ETCR9330B大口徑勾形無線高低壓電流表又稱勾式高低壓鉗形電流表，架空線路負載測試儀，高壓負載測試儀、高空電流測試儀、高壓電流遙測儀，用于110kV以下架空線路高低壓交流電流測量。獨特的U型開口結構實現了無阻礙測量，現場測試特別方便。廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。

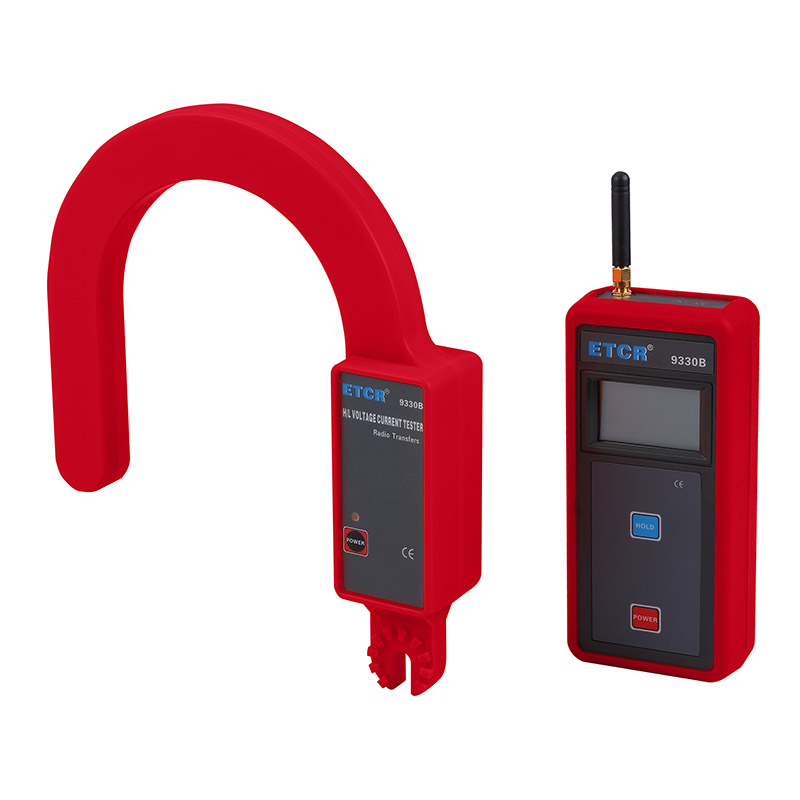

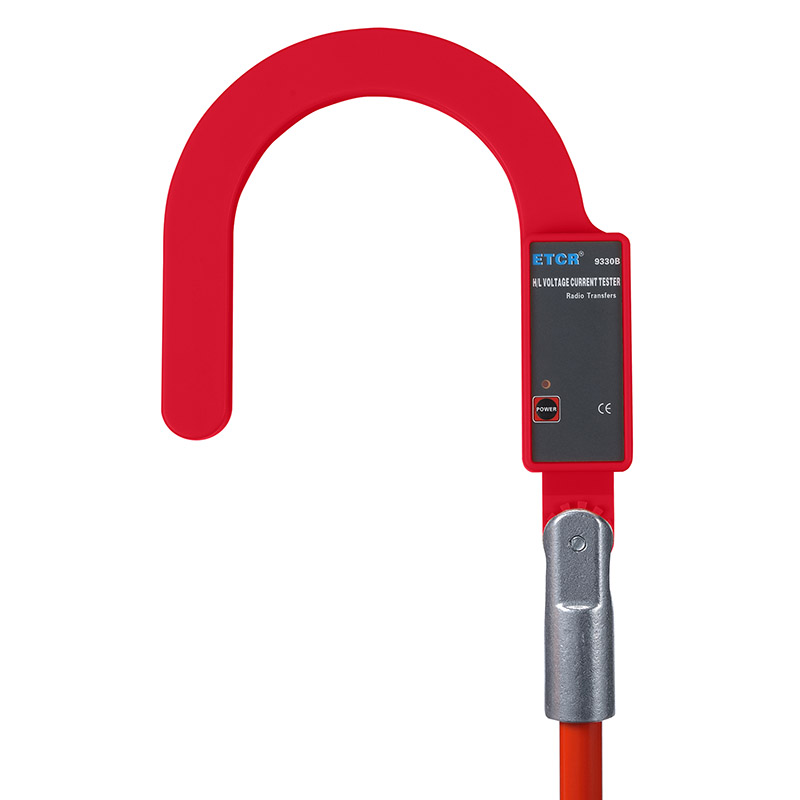

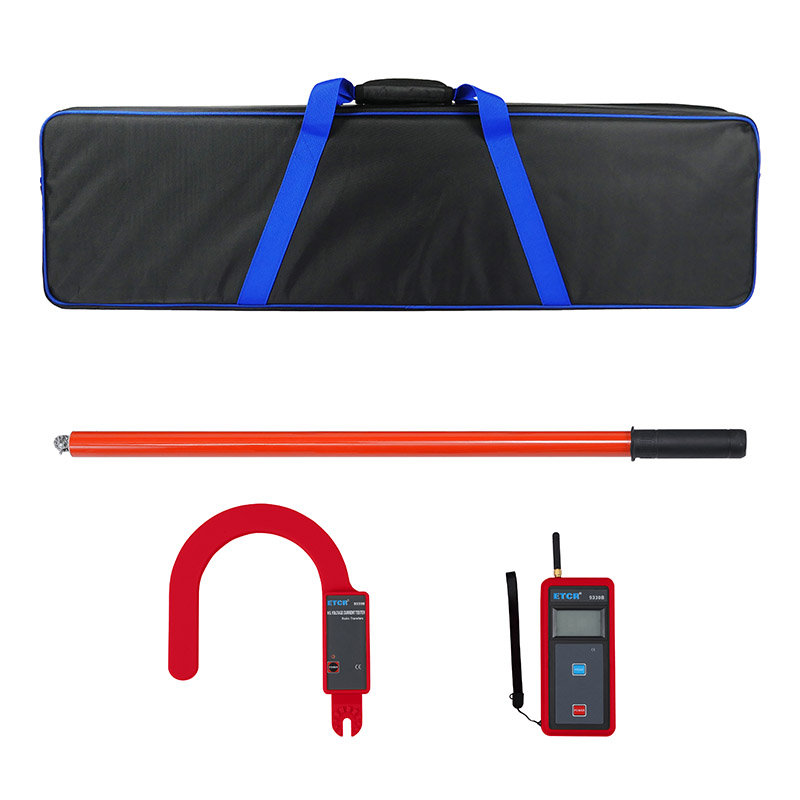

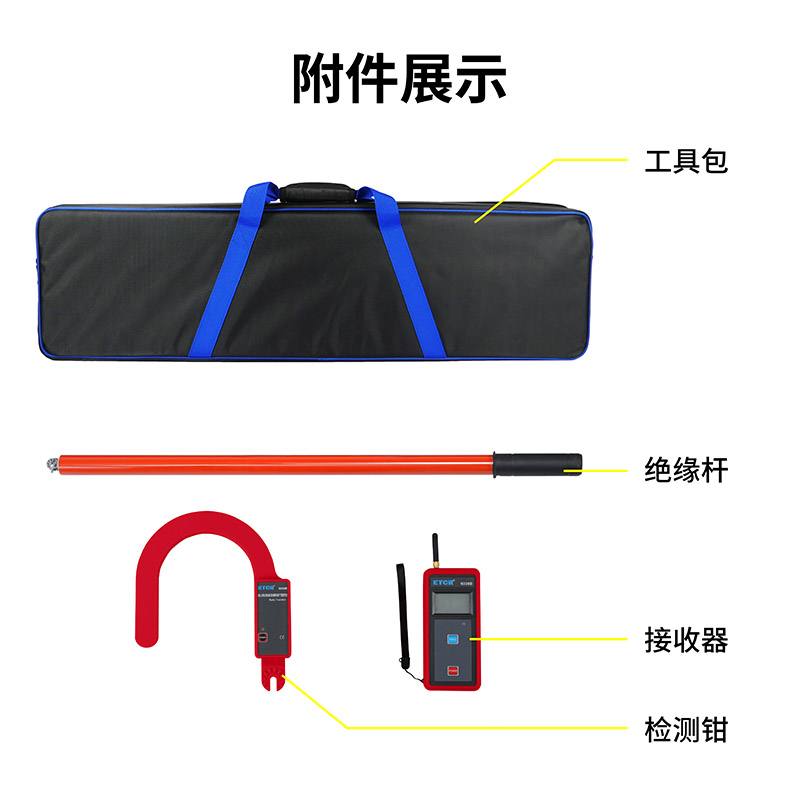

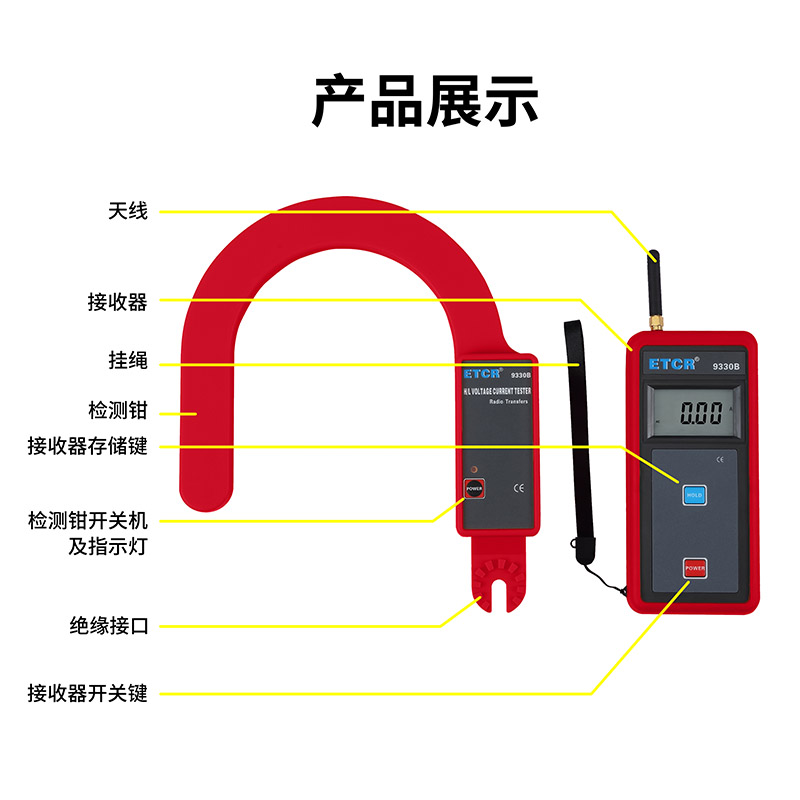

ETCR9330B大口徑叉形高低壓叉形電流表由叉形鉗頭、接收器、伸縮絕緣桿組成。在110kV以下測試需帶絕緣桿操作（可定制500kV以下測試），在600V以下可不使用絕緣桿。儀表還具有數據保持、數據存儲等功能。
產品特點
1、獨特的U形開口結構，實現了無阻礙測量，現場測量特別方便。
2、可調整鉗口角度，使得現場操作得心應手。
3、線路電壓110kV以下測試，帶絕緣桿操作（可定制500kV）。
4、超大口徑適用粗大電纜或母排測量。
5、超寬電流量程：0.00A～9999A。
6、采用無線傳輸方式，傳輸距離100m。
7、存儲功能：數據存儲99組。
技術參數
規格名稱 | 規格參數 |
電源 | LR03 1.5V×8 |
顯示模式 | 4位LCD顯示，尺寸：47mm×28.5mm，帶背光 |
測試方式 | 非接觸U型CT |
傳輸方式 | 433MHz無線傳送，傳輸距離約100米 |
鉗口尺寸 | Φ128mm |
采樣速率 | 2次/秒 |
測量范圍 | 0.00A～9999A(50/60Hz自動) |
換檔 | 0.00A～9999A全自動換檔 |
測試精度 | ±2%rdg±5dgt(導線處于靠近U形鉗口底端中心位置) |
位置誤差 | 被測導線應盡量處于靠近U形鉗口底端中心位置，不要靠近U形鉗口頂部，U形鉗口頂部測試誤差約增大一倍或更多。 |
數據存儲 | 99組，存儲過程中“MEM”符號指示，“FULL”符號閃爍顯示表示存儲已滿 |
線路電壓 | 110kV以下測試，帶絕緣桿操作（可定制500kV以下測試） |
數據保持 | 通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消 |
數據查閱 | “MR”符號指示，能上下翻閱所存數據 |
溢出顯示 | 超量程溢出功能：“OL A”符號顯示 |
無信號指示 | 當接收器沒有收到發射信號時動態顯示“no- -”符號 |
自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
電池電壓 | 當電池電壓低于4.8V±0.2V時，電池電壓低符號閃爍顯示，提醒更換電池 |
伸縮絕緣桿尺寸 | 約4300mm |
干擾 | 盡量避免315MHz、433MHz同頻信號干擾 |
絕緣強度 | AC 220kV/rms(伸縮絕緣桿完全拉開，兩端之間) |
儀表尺寸 | 檢測儀：寬210mm×高246mm×厚45mm；接收器：寬78mm×高165mm×厚42mm |
儀表質量 | 檢測儀：300g(含電池)，接收器：280g（含電池） 儀表總質量：5.24kg(含絕緣桿和電池) |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品尺寸 | 鉗口尺寸 | 電流量程 | 存儲功能 | 無線通信距離 |
| Φ68mm | AC 0.0A～9999A | 99組 | 100m |
| Φ128mm | AC 0.0A～9999A | 99組 | 100m |
| Φ128mm | AC 0.00A～9999A | 99組 | 100m |
