產品簡介
ETCR2600低功耗數采儀是一款為在線檢測儀提供電源與通信的數據采集儀器。數采儀集成RS485、LORA、4G等通信接口，支持ModBus協議，輕松實現對現場設備的數據集中采集遠程發送。從機內置大容量鋰亞電池解決無法敷設供電線的傳感器數采應用痛點，續航時間長達3年～5年。產品可廣泛適配接地電阻在線監測儀等各類低功耗在線監測應用場景。

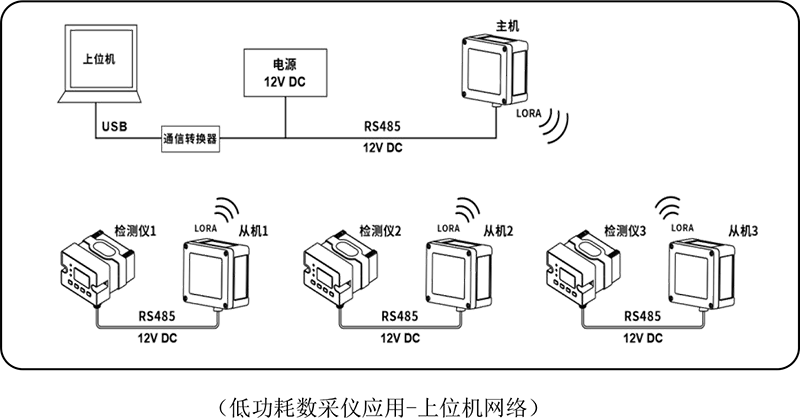

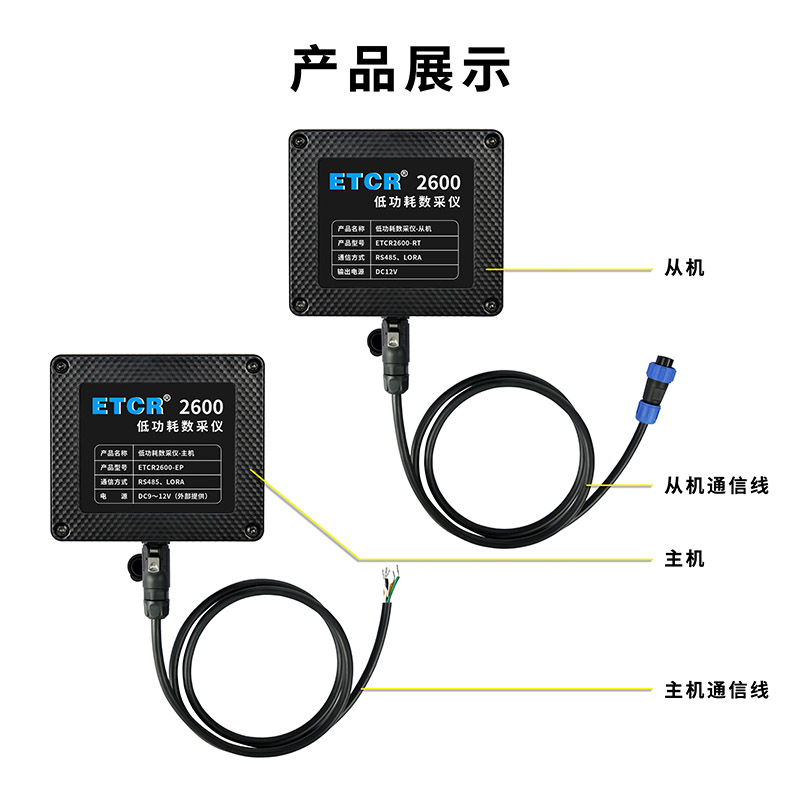

ETCR2600低功耗數采儀由主機、從機、通信線組成，用戶可通過檢測儀、低功耗數采儀組建上位機網絡監測系統與4G網絡監測系統，主機集中接收現場各個從機的數據，通過RS485通信將數據包主動上報，實現對現場設備的遠程在線監測。從機通過RS485采集檢測儀數據同時為檢測儀提供電源，解決現場難以供電的問題，一個主機可同時與1～200個從機通信。
產品特點
1、特別適用于接地電阻在線檢測儀的供電及通信。
2、數采儀采用低功耗設計，續航時間長達3年（可訂制5年）。
3、從機內置大容量鋰電池，解決現場難以供電的問題。
4、集成RS485、LORA、4G通信方式，可組建上位機網絡監測系統與4G網絡監測系統，實現遠程監測。

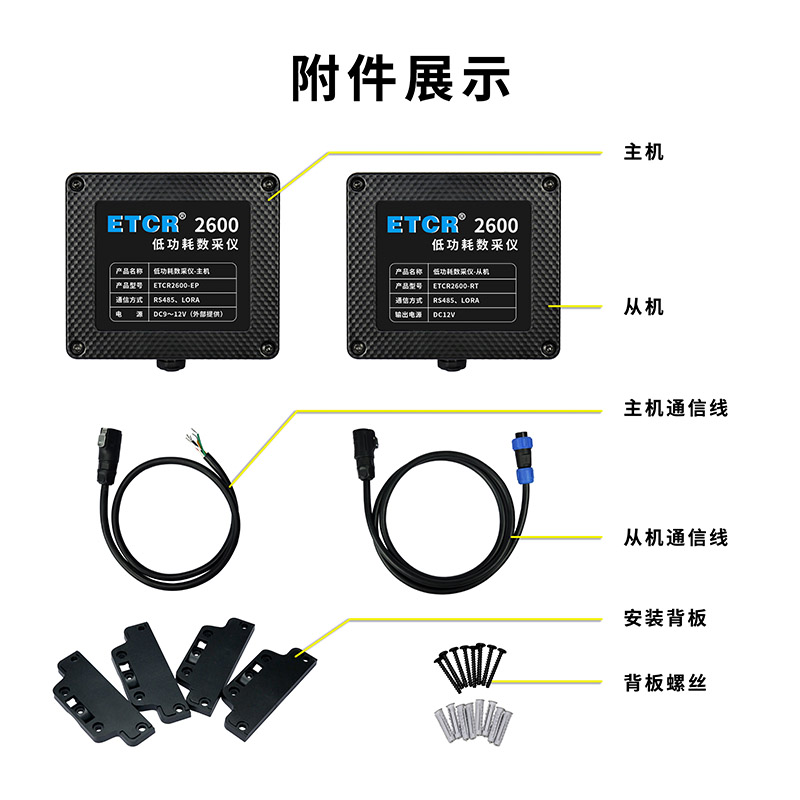

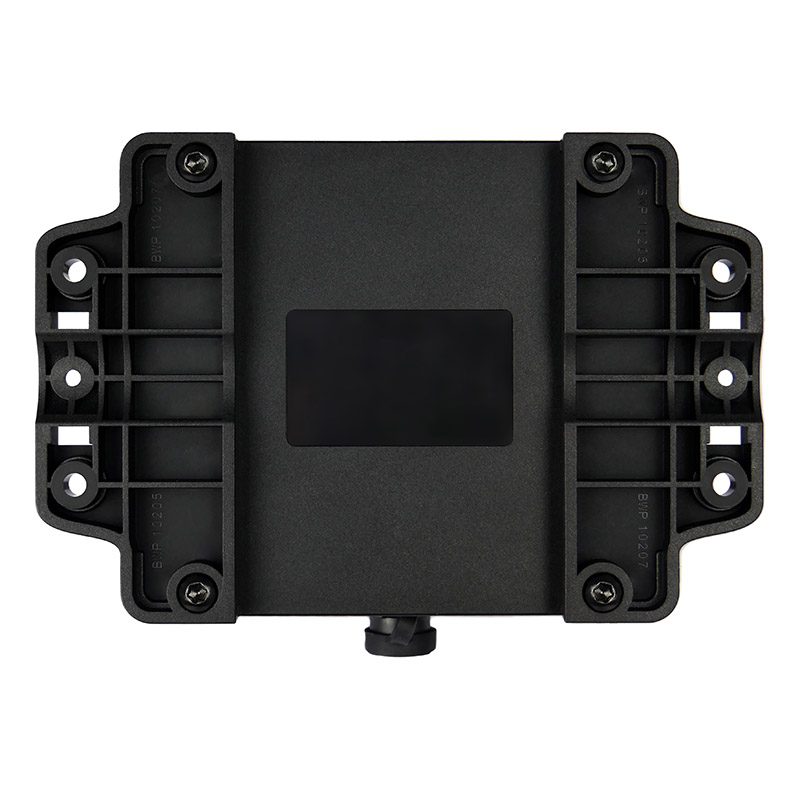

5、配有安裝板，可適應各種應用場景。
6、整機采用IP68 防水外殼和防水航空接頭設計，可在戶外安裝使用。
技術參數
規格名稱 | 規格參數 |
功 能 | 為在線檢測儀提供電源及通信功能 |
主機供電方式 | 外部供電DC 9～12V |
從機供電方式 | DC3.6V 19000mAH ER34615M鋰亞電池 |
續航時間：約3年（按每24小時采集一次，每次10秒） | |
輸出電壓：DC 12V | |
主機通信線 | 單航空插頭M12/5芯/1m |
主機通信線 標識 | 紅色---電源輸入正； 黑色---電源輸入地； 綠色---RS485信號正； 黃色---RS485信號負； 白---屏蔽地；(電源輸入地與屏蔽地可以短路連接) |
從機通信線 | 雙航空插頭M12/5芯/1m |
RS485通信 | 支持ModBus協議 |
LORA通信 | 功率：6W， |
待機電流：5uA | |
通訊距離：1km(空曠情況下) | |
主從模式：主機可與1～200個從機通信 | |
從機地址：按檢測儀設備地址 | |
4G通信 | 主機可選配（支持MQTT協議） |
防護等級 | IP68 |
儀表尺寸 | 119mm×105mm×61mm |
儀表質量 | 主機：約304g臺；從機：約487g臺（含電池）； |
工作溫濕度 | -20℃～55℃；20％RH～90％RH |
