產品系列 : 多路電流電壓在線測試儀
ETCR8340B多路電流電壓在線測試儀是為現場在線實時監測、記錄多路交流電流、交流電壓而精心設計制造。
電流量程：AC 0.00mA～20A/600A/6000A
電流精度：0.5級/1.0級
電壓量程：AC 0.0V～600V
電壓精度：0.5級
通信方式：RS485
通信協議：Modbus協議
電源：AC 85-265V或DC 9-24V
電流測量路數：1~6路
電壓測量路數：1~3路
頻率響應：50Hz、60Hz
采集器觀察窗：5寸彩色液晶屏
產品簡介
ETCR8340B多路電流電壓在線測試儀是為現場在線實時監測、記錄多路交流電流、交流電壓而精心設計制造。廣泛應用在電氣裝置的交流電流、接地環流、交流電壓的在線監測，為用電檢查人員提供安全、準確、便捷的電力測試儀器。

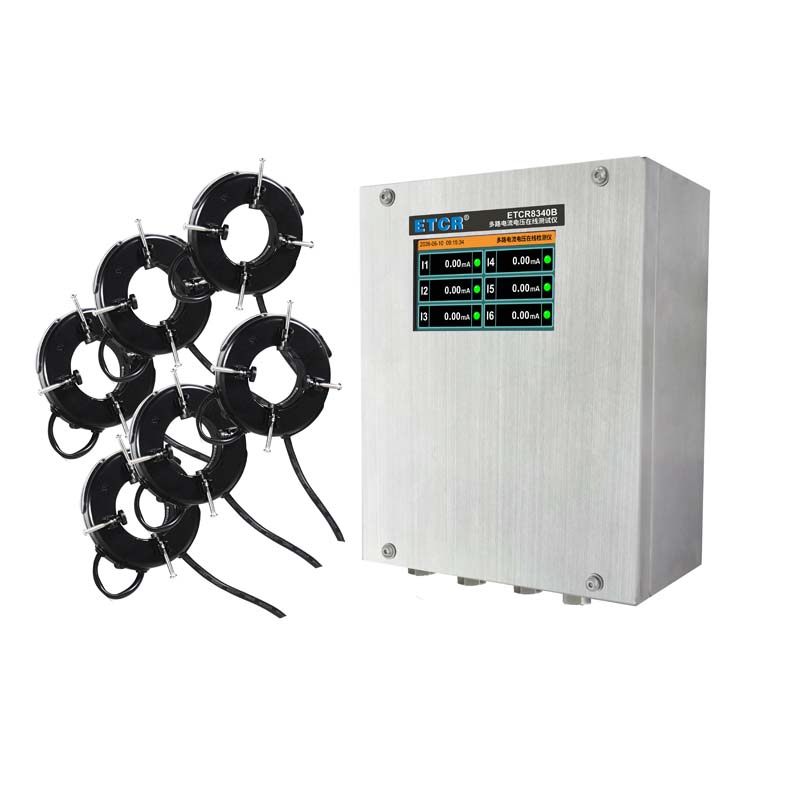

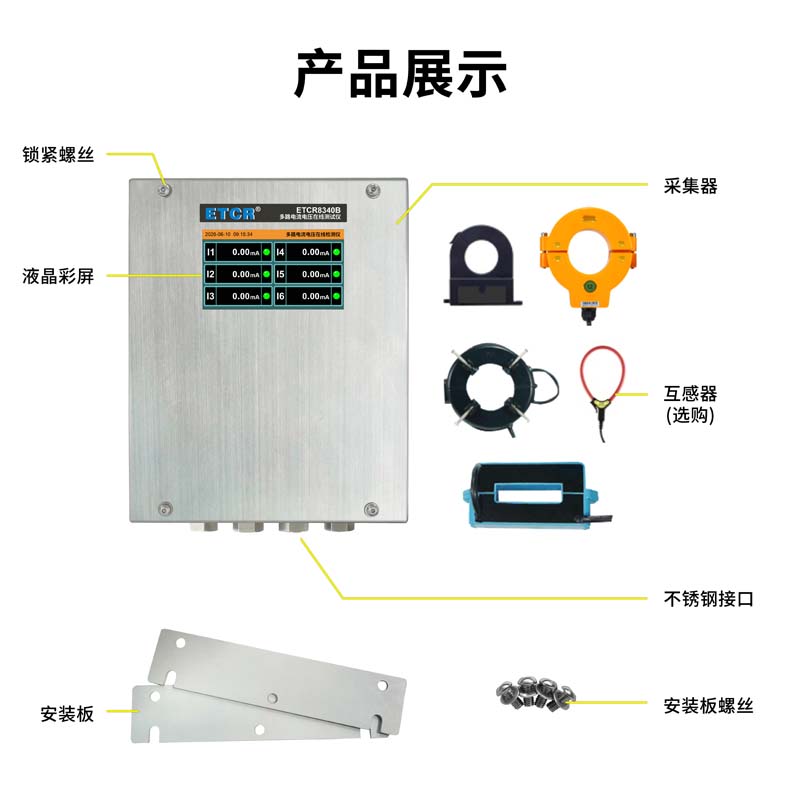

在線測試儀由采集器、開口式互感器等組成。其中采集器殼體采用不銹鋼制作，防護等級IP65，可接入6路電流互感器、3路電壓，配有5寸彩屏，同屏顯示電流、電壓測試參數，帶有RS485接口，提供MODBUS通信協議，便于用戶二次開發。

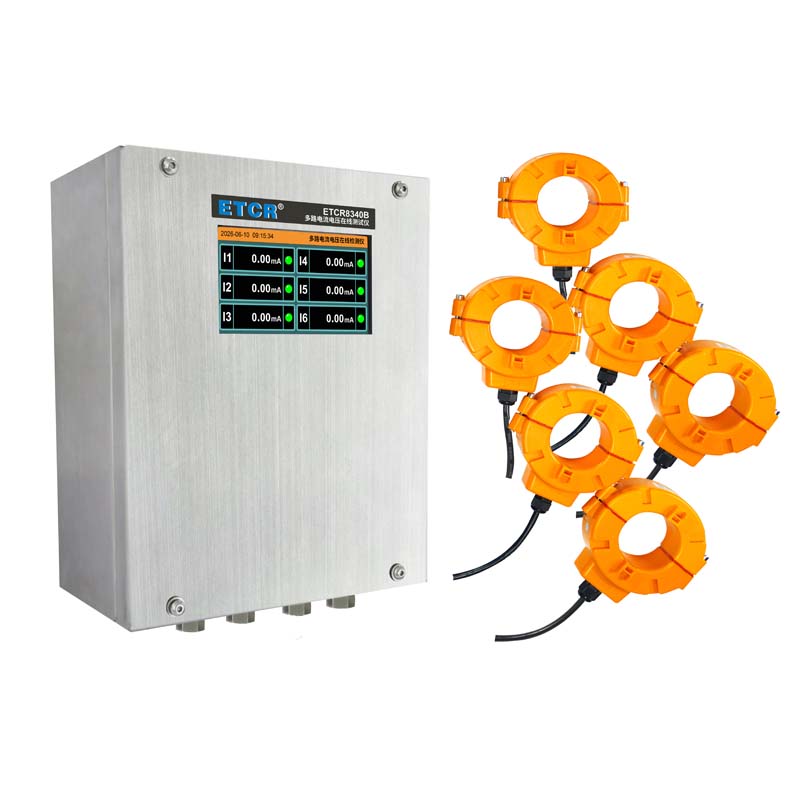

互感器有圓形、扁口、防水型等多種款式可供用戶選擇，也可由用戶提供互感器集成在線監測系統，開口式結構CT現場安裝時無需停電無需斷開電纜線，安裝方便安全。
產品特點
1、最多可接入6路電流、3路電壓同時實時在線監測。

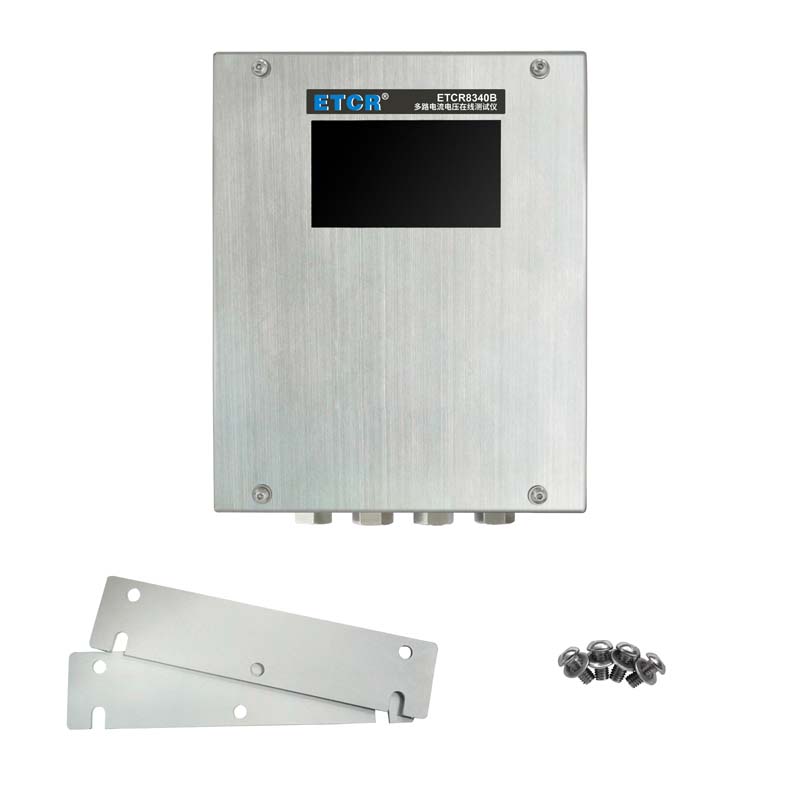

2、采集器殼體采用不銹鋼制作，美觀耐用，全天候使用，防護等級IP65。

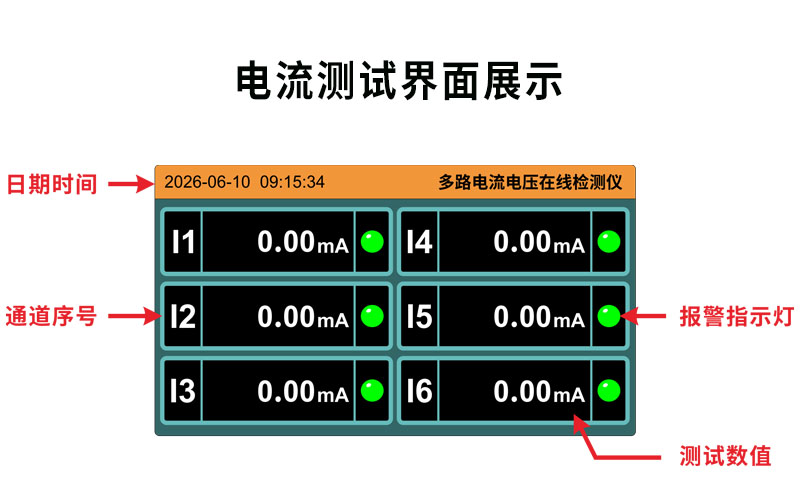

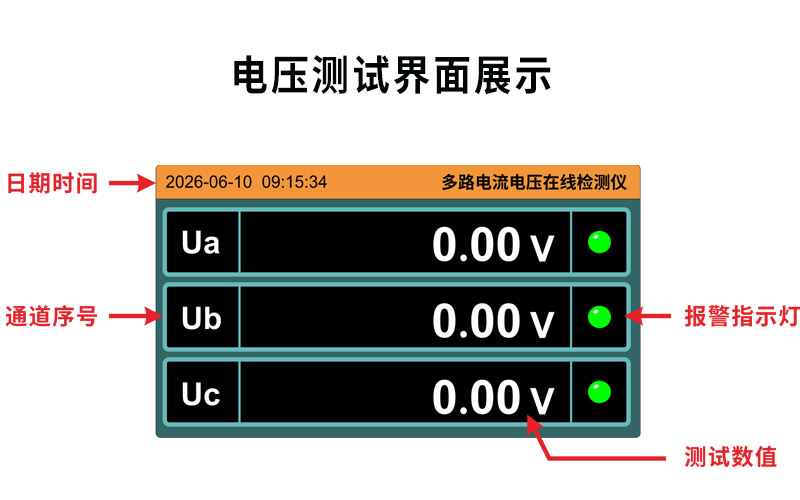

3、采集器帶有觀察窗，5寸彩屏，可在現場查看測試的電力參數。
4、可選配多款互感器，互感器采用開合式結構，現場安裝無需停電，安全快速。
5、帶有RS485接口，支持MODBUS通信協議，便于用戶二次開發。
6、支持用戶特殊訂制。
技術參數
規格名稱 | 規格參數 |
功 能 | 電流、電壓在線測量 |
電 源 | AC 85-265V或DC 9-24V（外部提供） |
顯 示 屏 | 5寸彩色液晶屏，顯示域：108mm×58mm |
測試方式 | 電流：CT互感器，真有效值 |
電流測量量程 | AC 0.00mA～20A/600A/6000A（選型） |
電流測量精度 | 0.5級/1.0級 |
電流測量路數 | 1～6路選購（柔性線圈4路以上需另外定制） |
CT規格尺寸 | 按客戶需求定制 |
電壓測量量程 | AC 0.0V～600V |
電壓測量精度 | 0.5級 |
電壓測量路數 | 1～3路（可按用戶要求訂制） |
通信方式 | RS485 |
通信協議 | Modbus協議 |
頻率響應 | 50Hz、60Hz |
響應時間 | ≤5秒 |
功耗電流 | ≤250mA |
儀表尺寸 | 270mm×220mm×124mm |
儀表質量 | 大約3720g |
采集器防護等級 | IP65 |
接線接口 | 不銹鋼接頭M16（內徑φ10mm），（不銹鋼穿線軟管用戶自備） |
工作溫濕度 | -20℃～50℃；80%RH以下 |
溫濕度誤差 | -10℃以下或40℃以上誤差影響量為1% |
存放溫濕度 | -10℃～60℃；70%RH以下 |
絕緣電阻 | 100MΩ或更大,1000V |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
