產品系列 : 開合式電流互感器
用于交流漏電流、交流電流、相位、電能、功率、功率因數、諧波在線檢測
電流量程：0.001mA～20A /30A/60A
精度：0.5級
變比：800：1
工作頻率：10Hz～100kHz
優越的抗干擾性能
弱小電流檢測
產品符合RoHS環保要求
產品符合CE要求
接線端子：S1、S2線圈抽頭端，GND屏蔽端
接受客戶訂制
產品簡介
1、開合式結構，不需停電不必斷開被測線路，安裝快速安全可靠，特別適合在線安裝。
2、采用坡莫合金鐵芯、屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
3、可同時把火線、零線一起鉗住，即可測量電纜線及電器設備的漏電流。
4、互感器的量程、匝比、輸出接口等可按客戶要求訂制。
5、安全等級：CATⅢ600V。
6、工作溫度：-15°C～50°C

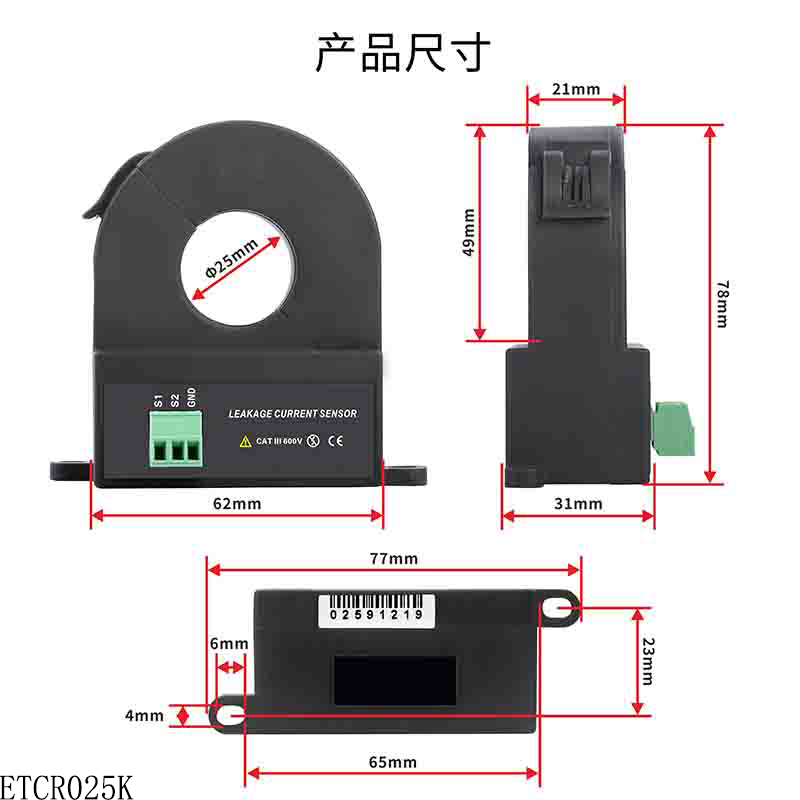

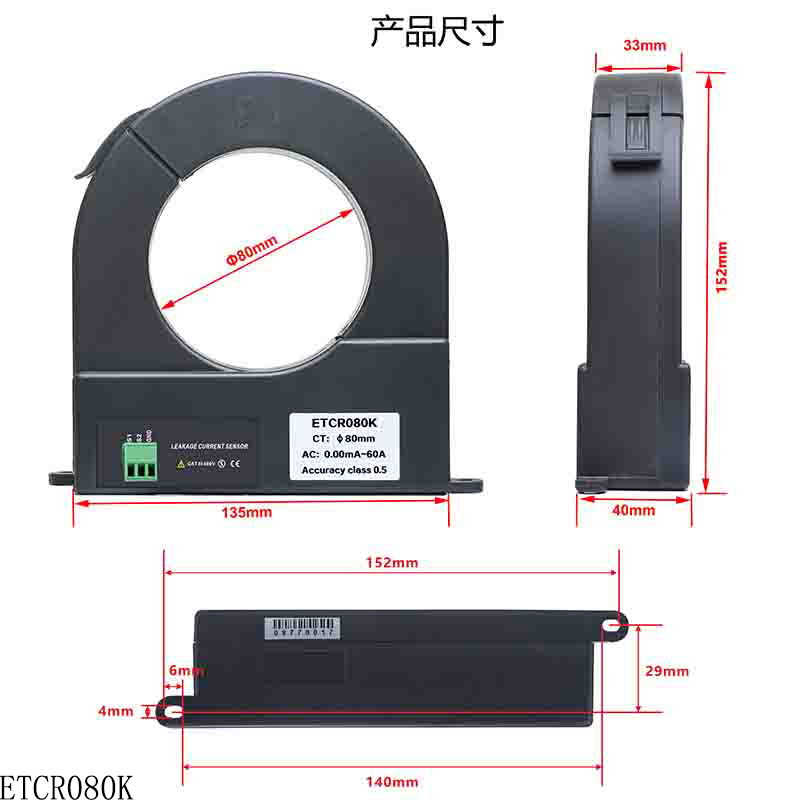

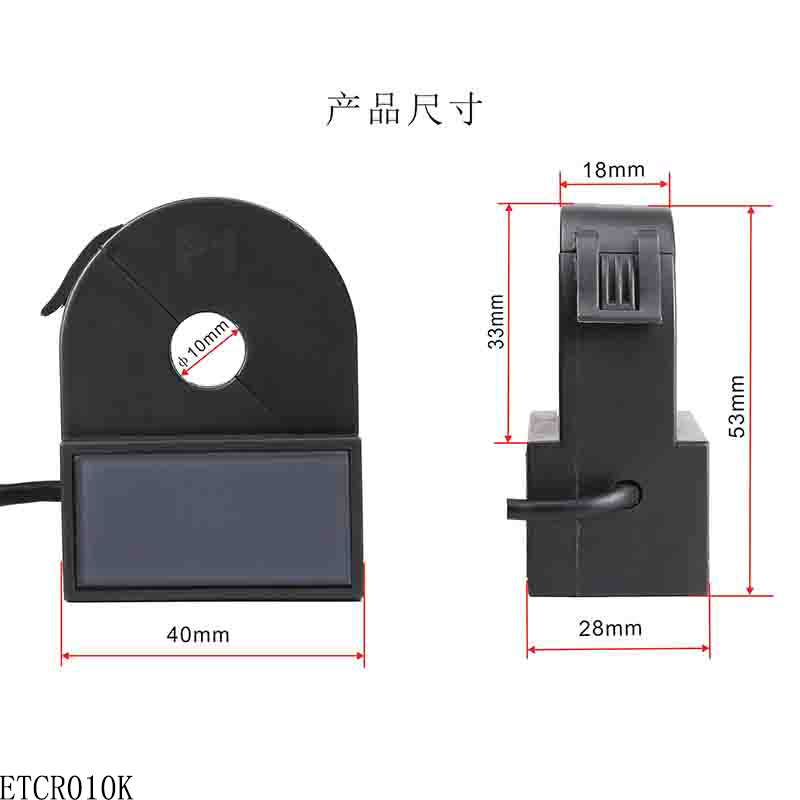

產品尺寸圖
技術參數
產品型號 | 測量參數 | 參考負載 | 鉗口尺寸 | 外形尺寸 | 質量 |

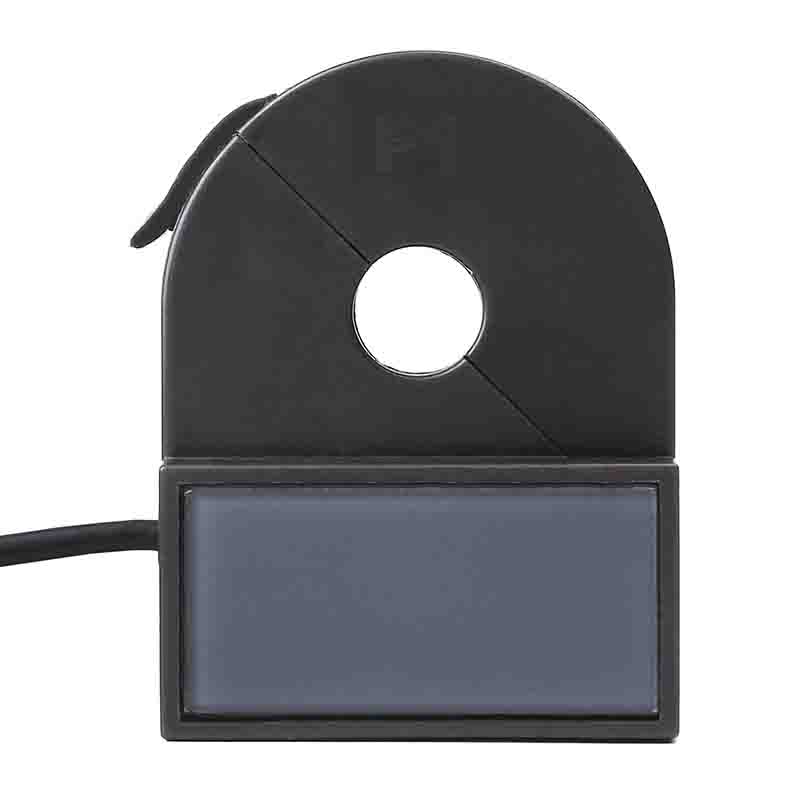

| 量程：0.001mA～20A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～200mA≤300Ω 0～2A≤30Ω 0～20A≤3Ω | Ф10mm | 53mm×42mm×28mm | 65g |

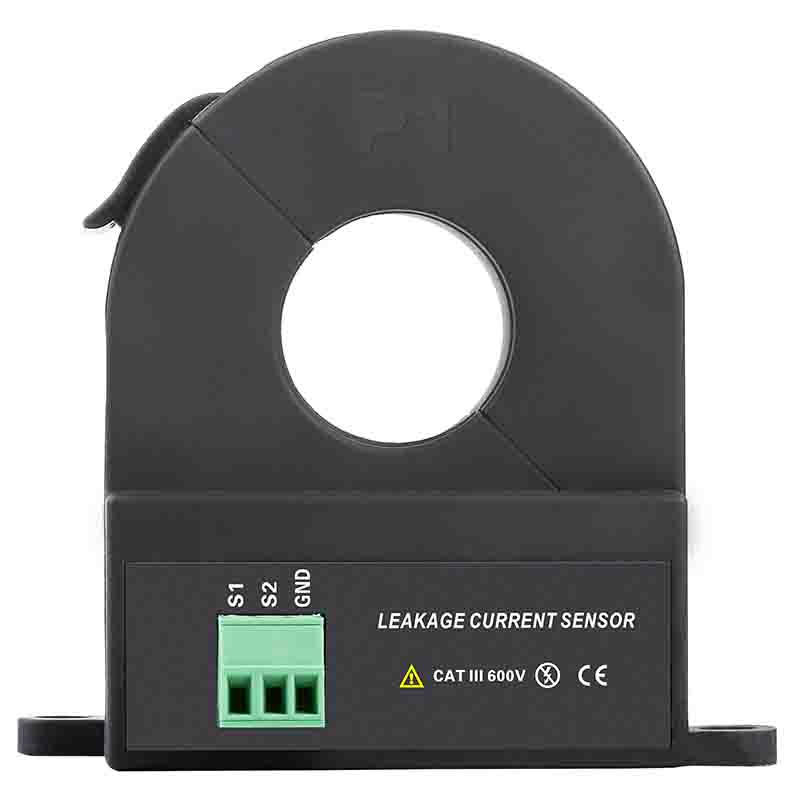

| 量程：0.001mA～30A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～300mA≤300Ω 0～3A≤30Ω 0～30A≤3Ω | Ф25mm | 78mm×82mm×31mm | 120g |

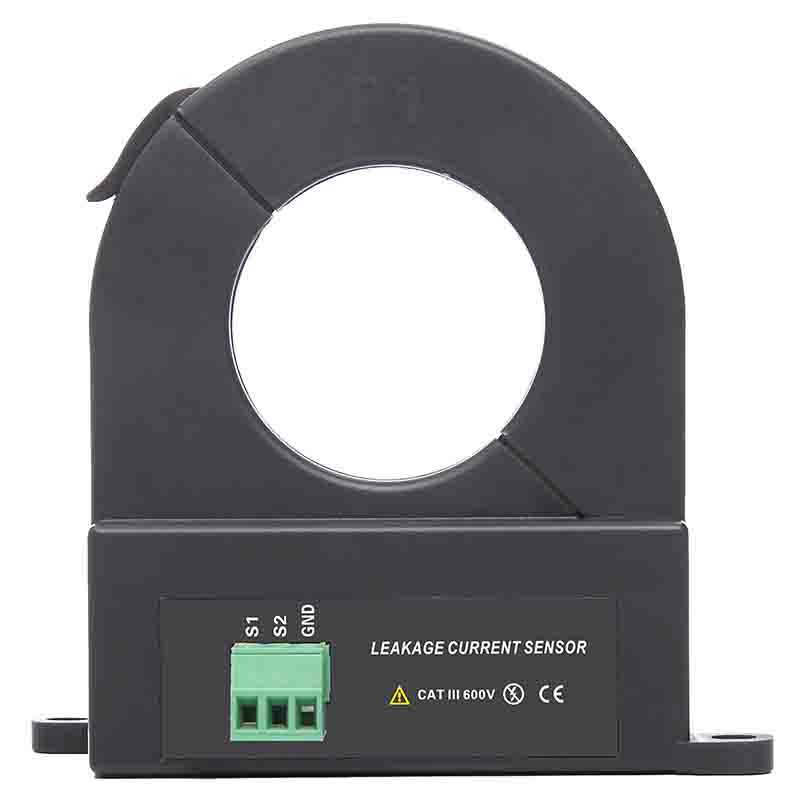

| 量程：0.001mA～60A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | Ф40mm | 95mm×98mm×31mm | 160g |

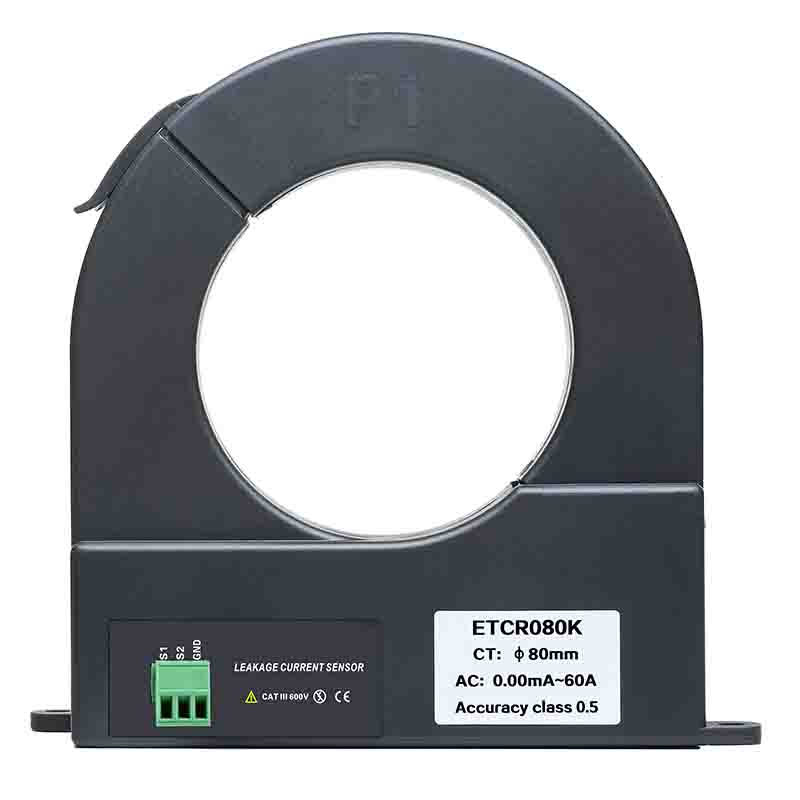

| 量程：0.001mA～60A 精度等級：0.5 相位誤差：≤2° 變比：800:1 工作頻率：10Hz～100kHz | 0～600mA≤300Ω 0～6A≤30Ω 0～60A≤3Ω | Ф80mm | 135mm×152mm×40mm | 490g |
