產品系列 : 隔爆型接地電阻在線檢測儀
實時監測接地電阻、接地電流值及雷擊次數、雷擊電流幅值。
電源：DC 9V～24V DC（外部提供)
傳感器穿孔尺寸：53mm×20mm
接地電阻量程：0.01Ω～200Ω
接地電流量程：AC 0.0mA～20A
雷電流最大測量幅值：100kA
檢測儀結構：整體式，304不銹鋼
防爆類型：隔爆型
防爆標志：Ex db mb IIC T6 Gb，Ex tb IIIC T80℃ Db
防護等級：IP65
防腐等級：WF2
RS485通信：支持ModBus協議
4G通信（選購）
產品簡介
ETCR2700TC防爆型接地電阻在線監測儀用于實時監測接地電阻、接地電流值及雷擊次數、雷擊電流幅值。檢測儀帶有RS485通信接口（支持MODBUS-RTU通信協議），實時上傳監測數據實現遠程在線監測，為防雷設施的安全運行提供可靠的技術數據支持，檢測儀廣泛運用于石油、化工、電力、通信、軍隊等防雷要求較高的重要場所。
ETCR2700TC防爆型接地電阻在線監測儀由傳感器、控制器、控制箱、安裝五金件組成。檢測儀采用整體式設計及膠封工藝，結構緊湊簡潔，性能穩定。檢測儀采用非接觸測量技術，安裝時接地引下線穿過傳感器的穿孔，隨機配有安裝五金件安裝方便，可將檢測儀牢固地固定在接地引下線上。傳感器及控制箱采用304不銹鋼制作堅固耐用、豪華美觀?？刂葡鋷в杏^察窗，通過觀察窗可在現場查看實時接地電阻、接地電流、指示燈狀況（電源、通信、報警）等。
檢測儀控制箱內置的控制器帶有LCD顯示屏、功能指示燈及功能按鍵，可設置電阻、電流報警閾值，設置485地址，設置測試模式，顯示通信狀態、報警狀態。檢測儀具有RS485通信及4G通信（選購），實時上傳檢測數據，用戶可使用我公司研發的接地電阻在線監測上位機軟件，實現遠程在線監測。
用戶可通過ETCR2600低功耗數采儀，組建上位機監測網絡或物聯網監測網絡，數采儀內置大容量鋰電池，解決現場難以供電的痛點，低功耗模式下續航時間長達3年（可訂制5年）。

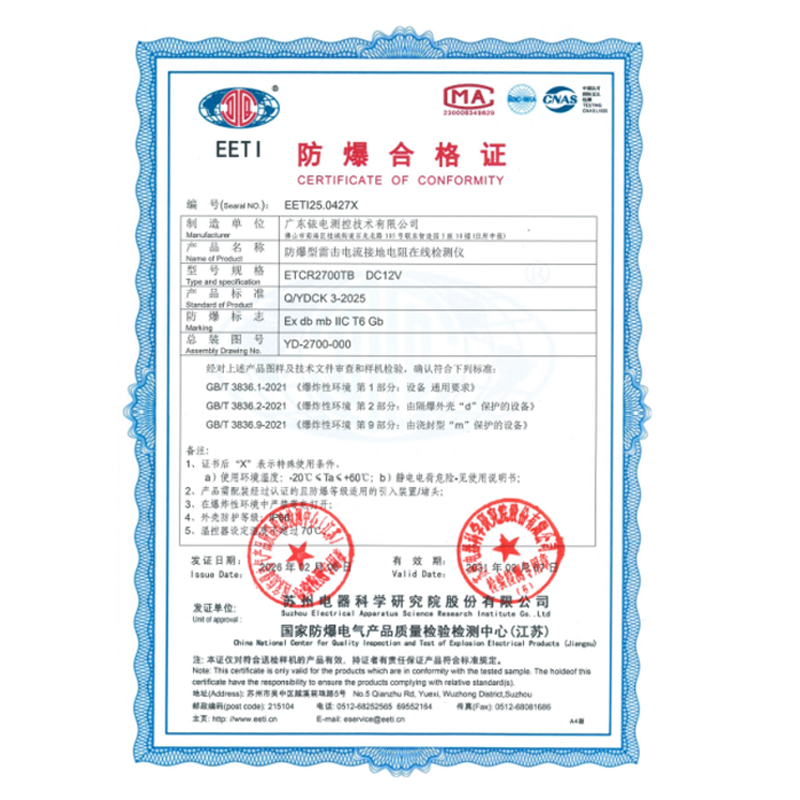

ETCR2700TC防爆型接地電阻在線監測儀為隔爆型產品，產品已通過防爆認證，防爆標志：Ex db mb IIC T6 Gb，Ex tb IIIC T80℃ Db，產品執行標準：GB/T 3836.1-2021、GB/T 3836.4-2021，適用于有煤礦瓦斯、油庫、加油站等危險爆炸性環境中。
產品特點
1.檢測儀為防爆型產品，防爆標志為Ex db mb IIC T6 Gb，Ex tb IIIC T80℃ Db?？捎糜诿旱V瓦斯、油庫、加油站等危險爆炸性環境中。
2.測試儀采用非接觸測量技術，接地引下線穿過傳感器穿孔，不影響防雷設施的運行。
3.測試儀采用整體式設計，結構緊湊，具有接地線與壁掛式兩種安裝方式，現場安裝施工更方便。
4.檢測儀帶有觀察窗，可在現場實時觀察接地電阻值、接地電流值。
5.選用低功耗數采儀，可提供LORA通信與485通信組建網絡，解決現場難以鋪設電源線通信線的痛點，續航時間長達3年～5年。
6.檢測儀的傳感器與控制箱采用304不銹鋼制作，高檔美觀，堅固耐用，防撞擊，耐高低溫，全天候使用。
7.檢測儀采用膠封工藝，測量精度高、穩定性好、抗干擾能力強，防護等級高。
8.檢測儀具有RS485通訊方式，實現遠程監測。

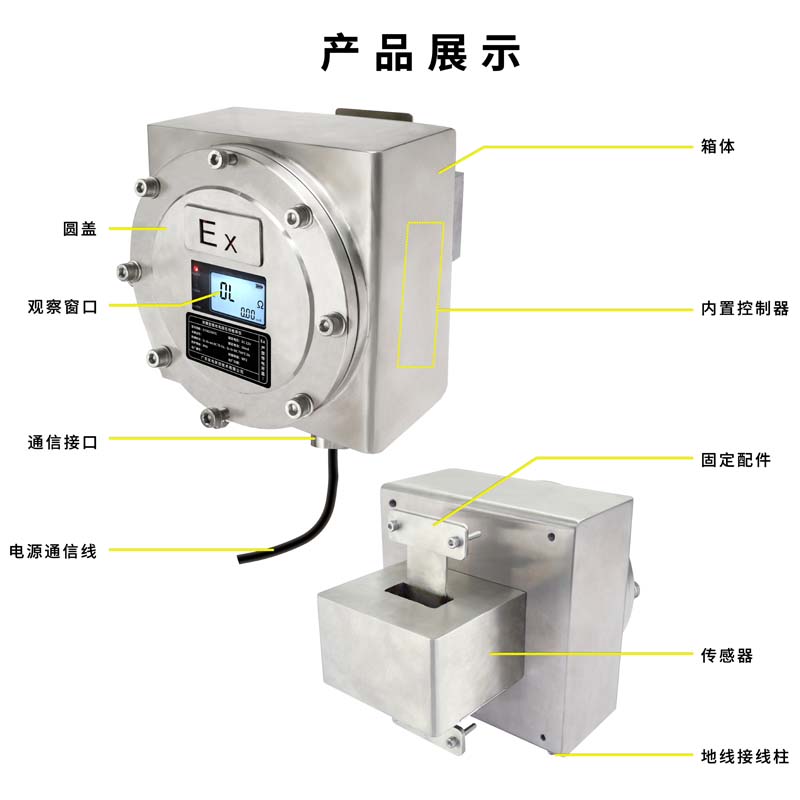

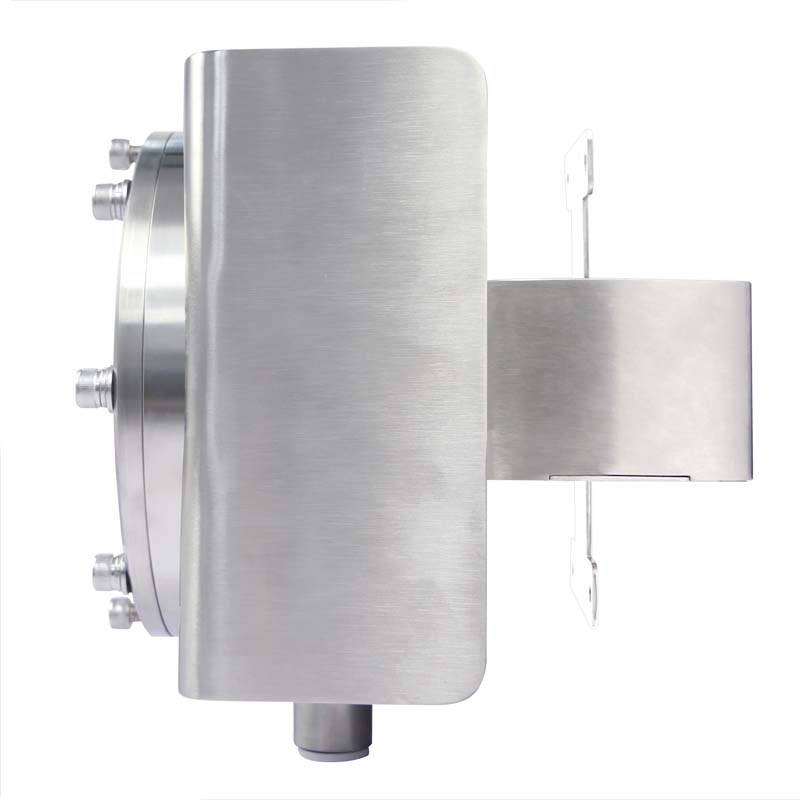

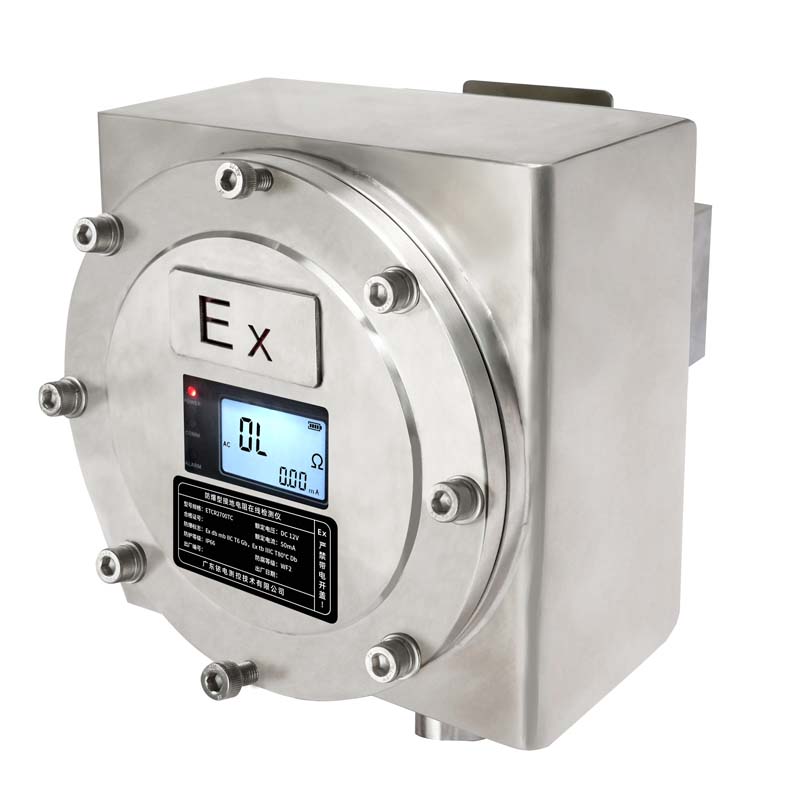

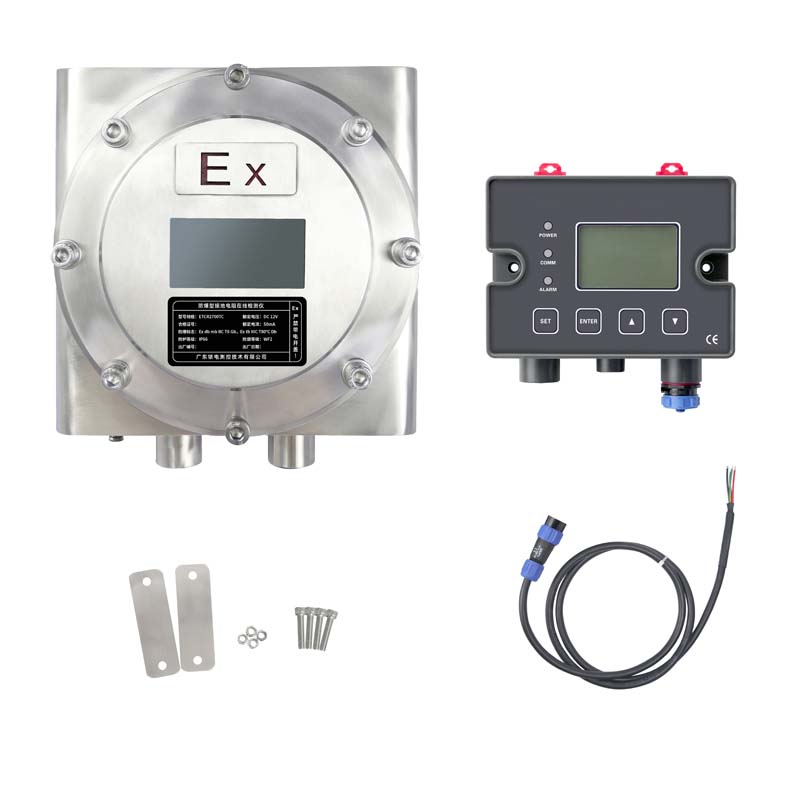

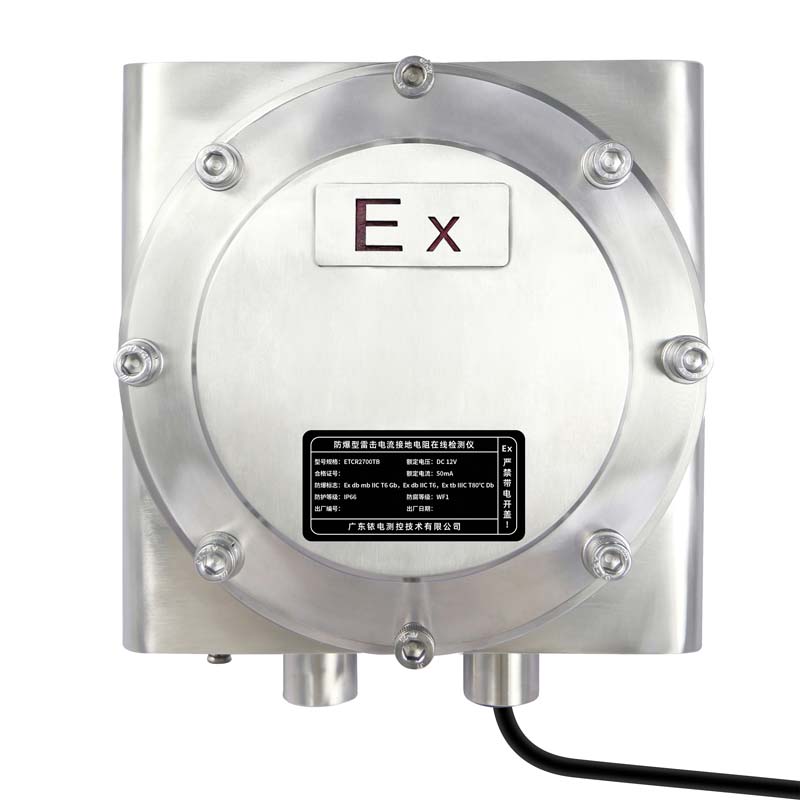

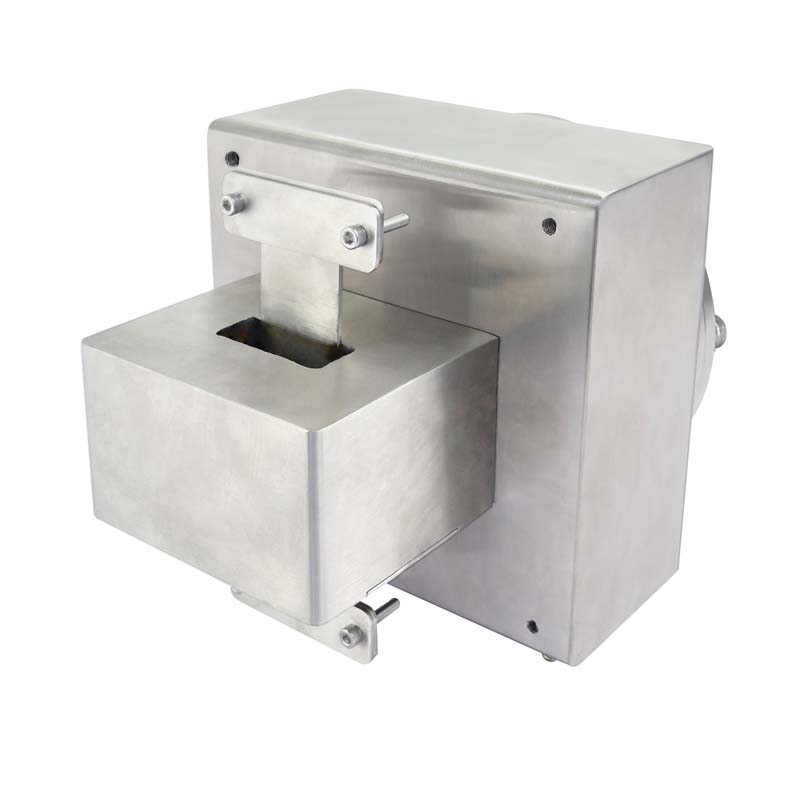

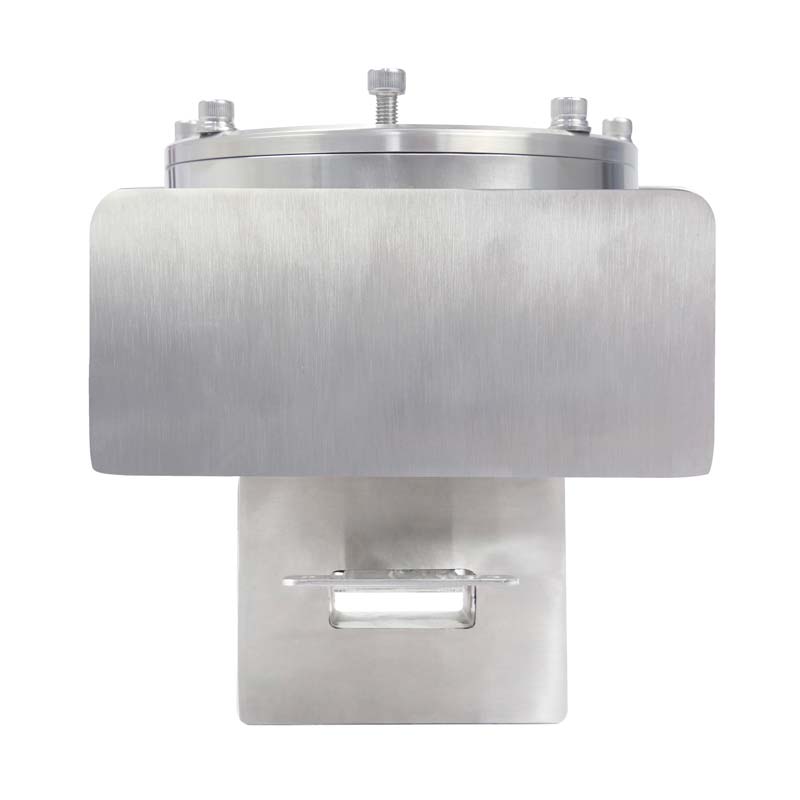

產品展示圖/產品附件圖

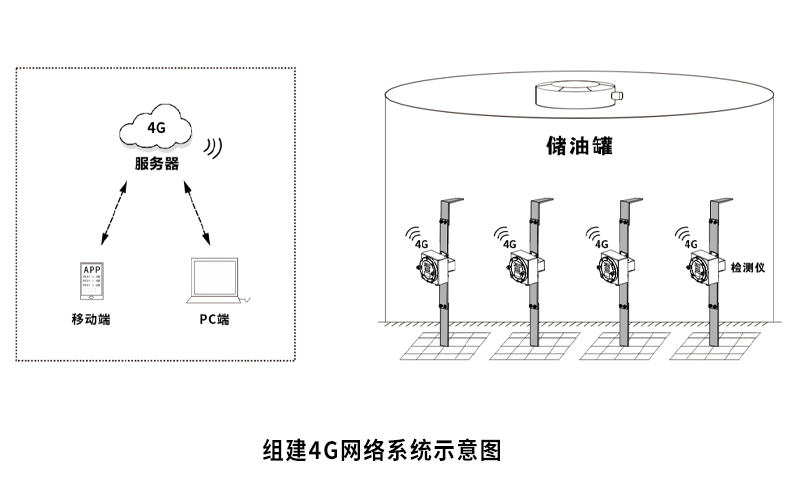

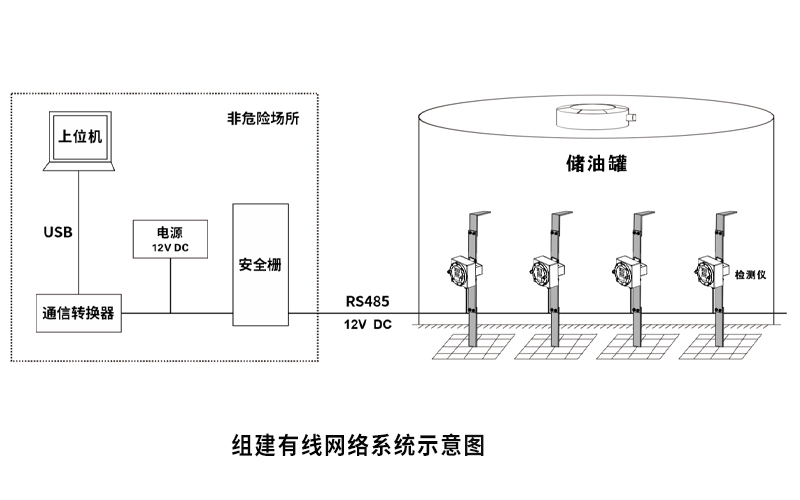

網絡組建示意圖
技術參數
| 規格名稱 | 規格參數 |
| 功 能 | 接地電阻及接地電流監測、雷擊電流及雷擊次數監測 |
| 電 源 | DC 9V～24V DC（用戶外部提供) |
| 顯示屏 | 4位LCD，顯示域47mm×28.5mm |
| 觀察窗尺寸 | 70mmx36mm |
| 測量方式 | 非接觸式 |
| 接地電阻測量 | 量程：0.01Ω～200Ω |
| 分辨率：0.001Ω | |
| 精度：±2%rdg±3dgt | |
| 接地電流測量 | 量程：AC 0.0mA～20A |
| 分辨率：0.1mA | |
| 精度：±2%rdg±5dgt | |
雷擊電流測量 （選購） | 最大測量幅值：100kA（可定制） |
| 最小測量幅值：2.5%Fs | |
| 測量精度：±（10%rdg+1 %*Fs） | |
| 自動統計雷擊次數 | |
低功耗數采儀 （選購） | 提供LORA通信及RS485通信，內置大容量鋰亞電池，續航時間長達3年（可訂制5年），模塊不支持雷擊電流測量 |
| 4G通信（選購） | 4G通信模塊（支持MQTT協議） |
| RS485通信 | RS485通信模塊(支持ModBus協議) |
| 上傳數據 | 實時上傳接地電阻值、接地電流值、雷擊次數、雷擊電流幅值 |
| 溢出指示 | 電阻值＞200Ω；電流值＞20A時，顯示“OL”符號 |
| 電源及通信線接線標識 | 紅色---電源輸入正；黑色---電源輸入地； 綠色---RS485信號正；黃色---RS485信號負； 白---屏蔽地；(電源輸入地與屏蔽地可以短路連接) |
| 電源通信線 | 1m |
| 網絡點數 | 有線網絡：1～250個接地點，可擴展 無線網絡：60000個接地點，可擴展 |
| 通信距離 | 有線網絡：約1000米，可擴展 無線網絡：不限制 |
| 報警功能 | 可設置報警閾值，檢測儀面板按鍵設置、后臺設置 |
| 地線干擾電流 | 應避免 |
| 單次測量時間 | 約0.5秒 |
| 傳感器穿孔尺寸 | 53mm×20mm |
| 儀表尺寸 | 232mm×200mm×237mm |
| 儀表質量 | 約7.52kg |
| 工作電流 | 12VDC 50mA Max |
| 防爆等級 | Ex db mb IIC T6 Gb，Ex tb IIIC T80℃ Db |
| 防護等級 | IP65 |
| 防腐等級 | WF2 |
| 工作溫濕度 | -20℃～55℃；20％RH～90％RH |
| 適合安規 | GB/T 3836.1-2021、GB/T 3836.4-2021 |
