產品系列 : 變壓器直流電阻測試儀
用于變壓器繞阻的直流電阻測量
電阻量程：0.100mΩ～50.00kΩ
測試電流檔位：AUTO、10A、5A、1A、200mA、10mA
輸出電壓：24V MAX
電源：AC 110V～220V
消磁功能
放電功能
75℃溫度折算電阻計算功能
報警功能：可設置電阻報警閾值
數據存儲：1000組
內置打印機
藍牙通訊
USB通訊接口
產品簡介

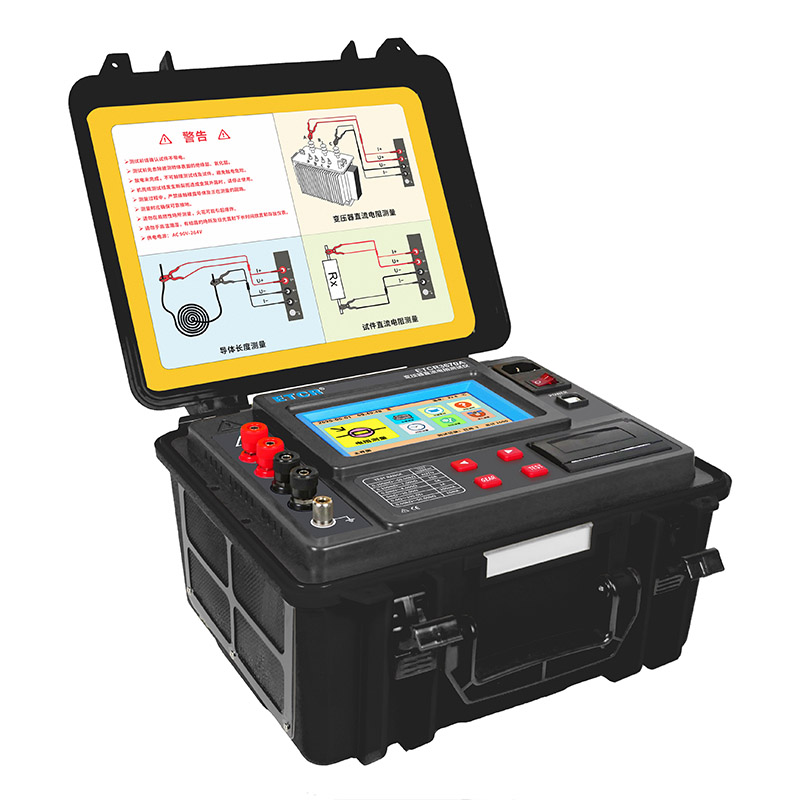

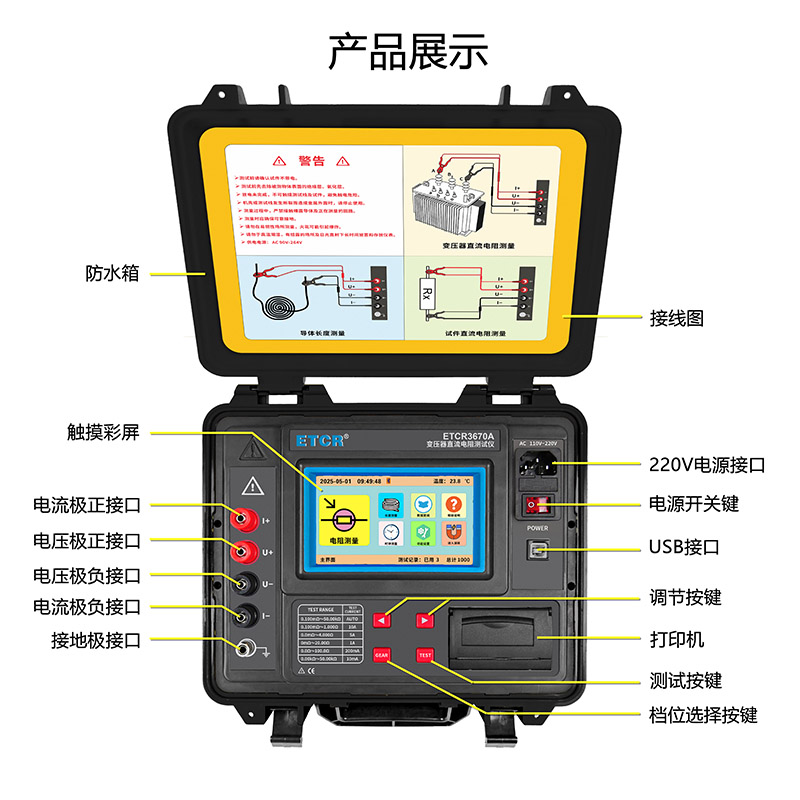

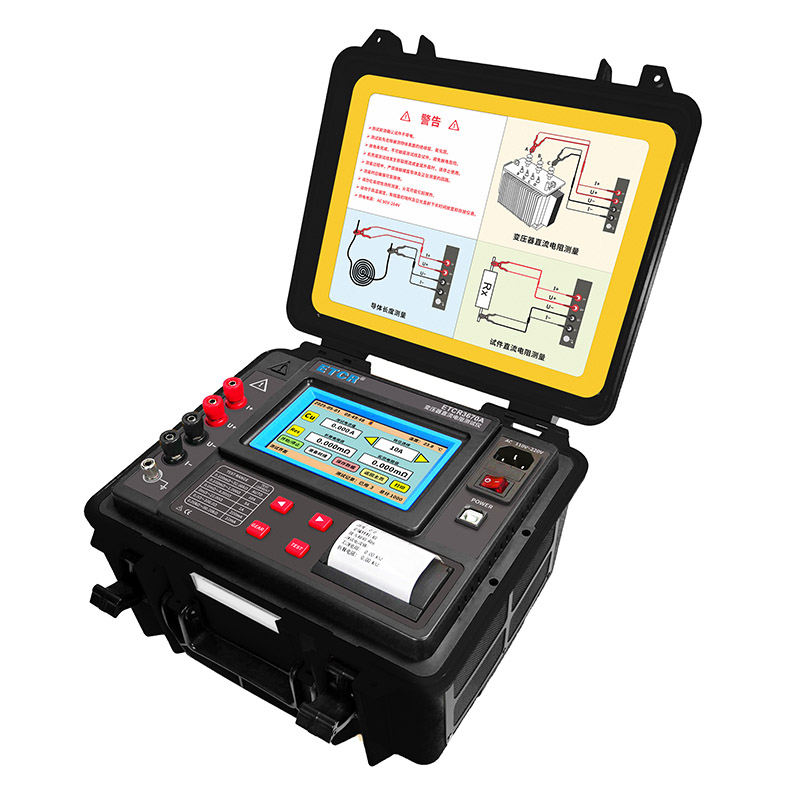

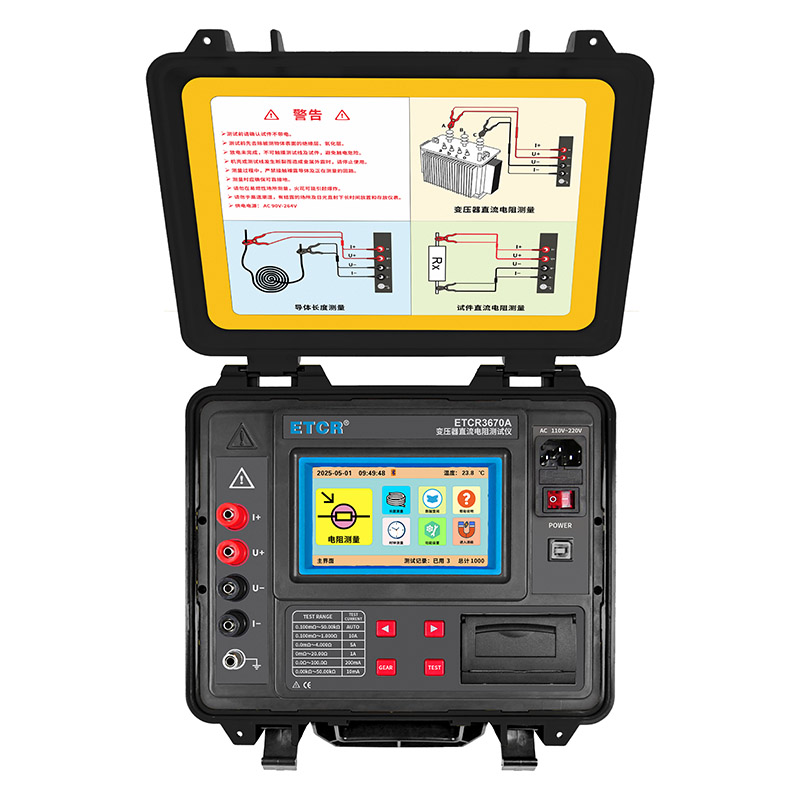

ETCR3670A變壓器直流電阻測試儀又稱變壓器繞組測試儀，直流電阻測試儀，用于快速測量各種變壓器繞組直流電阻。變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

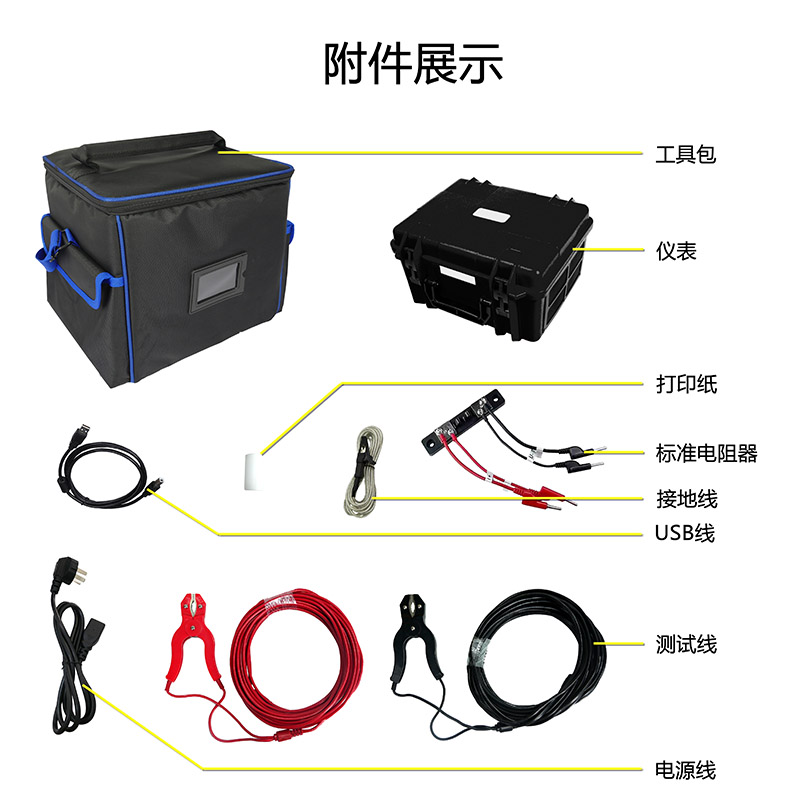

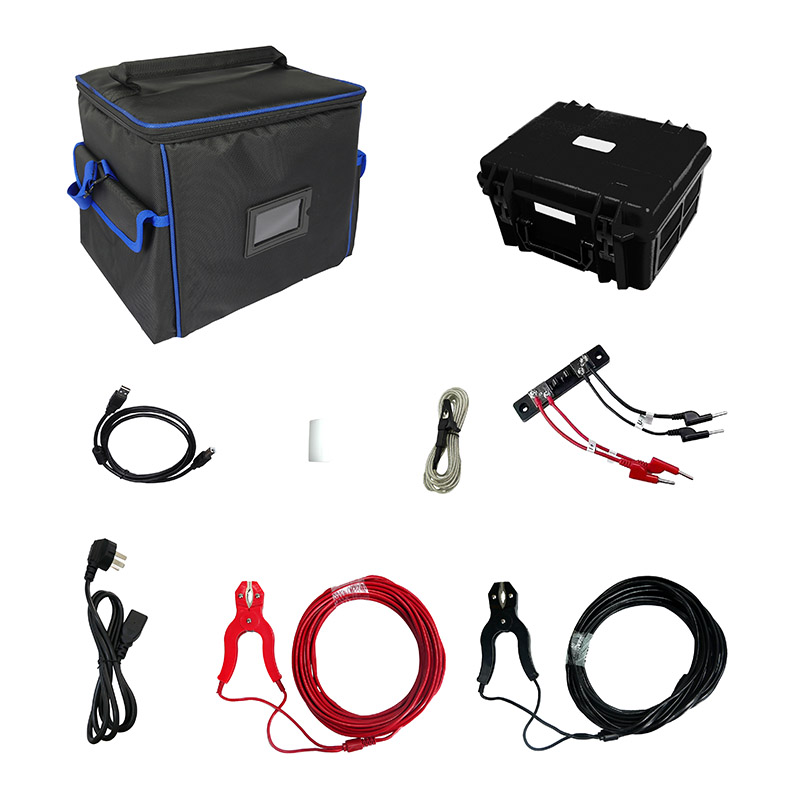

ETCR3670A變壓器直流電阻測試儀由主機、測試線、USB通訊線等組成，儀表采用微處理機技術，精密四線法測試，量程寬0.100mΩ～50.00kΩ，精度高0.2%，最高分辨率1uΩ，測量準確可靠。儀表具有自動測量及手動測量兩種測量模式，采用快速自動消磁技術，用戶無需在測試后另行消磁。儀表具有75℃溫度折算電阻計算功能，根據試品的溫度、材質進行補償折算。儀表采用5寸全彩高清觸摸屏，帶背光調節功能，強光下清晰可見。儀表帶有內置打印機、藍牙通訊，USB接口。儀表還有自動放電功能，告警功能、時鐘功能等。是快速測量變壓器繞組直流電阻的理想儀表。
產品特點
1、儀表有兩種測量模式，自動測量模式：可根據負載自動選擇測試電流。手動測量模式：有10A、5A、1A、200mA、10mA，5個檔位可選。
2、最大輸出電壓24V，最大測試電流10A，測試速度快，特別適用于變壓器的測量。
3、具有快速消磁功能，用戶無需在測試后另行消磁。
4、具有放電功能，測試后自動放電，放電指示清晰，避免誤操作。
5、具有75℃折算電阻功能，對試品的溫度材質進行補償折算。
6、報警功能，可設置電阻報警值。
7、采用 5寸真彩液晶觸摸屏，測量操作觸屏/按鍵兩用。
8、具有使用說明按鈕，幫助用戶快速掌握操作方法。
9、內置打印機，可在現場打印測量結果。
10、帶有藍牙通信，安裝APP后可在手機查看測試結果。
11、儀表具有USB通信，與電腦通訊后具有歷史數據讀取、查閱、保存、報表、打印等功能。
技術參數
1、 量程與精度
測試電流檔位 | 電阻測量范圍 | 分辨率 | 測量精度 |
自動 | 0.100mΩ～50.00kΩ | 1uΩ | ±0.2%±5dgt |
10A | 0.100mΩ～1.000Ω | 1uΩ | ±0.2%±5dgt |
5A | 0.0mΩ～4.000Ω | 0.1mΩ | ±0.2%±5dgt |
1A | 0mΩ～20.00Ω | 1mΩ | ±0.2%±5dgt |
200mA | 0.00Ω～100.0Ω | 0.1Ω | ±0.2%±5dgt |
10mA | 0.00kΩ～50.00kΩ | 1Ω | ±0.2%±2dgt |
2、 其它技術規格
規格名稱 | 規格參數 |
功 能 | 用于變壓器繞阻電阻測量及導體直流電阻測量 |
電 源 | AC 110V～220V |
顯示屏 | 5寸真彩液晶觸摸屏，分辨率480×854 |
測試方式 | 精密四線法，2路A/D同時檢測 |
測試模式 | 自動、手動 |
| 電阻測量范圍 | 0.100mΩ～50.00kΩ |
測試電流檔位 | 自動AUTO、10A、5A、1A、200mA、10mA |
打 印 機 | 內置打印機，可在現場打印測量結果 |
藍牙通信 | 有，安裝APP后可在手機查看測試結果 |
USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
輸出電壓 | 24V MAX |
導線長度測試 | L：≤9999m |
標準導線長度 | 標準導線長度設置范圍：1m～200m |
溫度測量范圍 | -55℃～125℃ |
溫度測量精度 | ±0.5℃ |
測量時間 | 采樣AD速率 1秒/次 |
告警設置 | 告警臨界值設置范圍：1mΩ～2500Ω，0Ω不啟動告警功能 |
告警提示 | 測試值超過告警設定值時，蜂鳴器響聲告警提示 |
溢出顯示 | 超量程溢出功能：數字999kΩ超限顯示 |
數據存儲 | 1000組(掉電不會丟失數據) |
數據保持 | 每次測試完后自動保持顯示所測結果 |
時鐘功能 | 24小時制，顯示時、分、秒 |
消磁功能 | 有 |
折算電阻計算 | 根據被測試品溫度、材質進行折算。 |
放電功能 | 測試后自動放電，放電指示清晰，避免誤操作 |
儀表尺寸 | 280mm×260mm×160mm |
儀表質量 | 儀表：約4.38kg;總質量:約8.46kg(含附件) |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
耐 壓 | AC 3700V/rms(外殼與螺釘之間) |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
型號對比
| 產品型號 | 最高分辨力 | 電阻量程 | 測試電流檔位 | 其他 |
| 1uΩ | 0.100mΩ～50.00kΩ | AUTO、10A、5A、1A、200mA、10mA | 放電功能 消磁功能 |
| 1uΩ | 0.100mΩ～50.00kΩ | AUTO、10A、5A、1A、200mA、10mA | 放電功能 消磁功能 |
| 1uΩ | 0.200mΩ～100.00kΩ | AUTO、10A、5A、1A、300mA、100mA、1mA | 放電功能 消磁功能 |
