產品系列 : 無線泄漏電流在線監測儀
用于在線監測記錄設備的三相電流及三相不平衡度，為用戶提供三相電流負荷數據趨勢圖
鉗口尺寸：Ф40mm
電流量程：0mA～600A
通信方式：4G/藍牙
續航時間：7天以上
防護等級：IP65
采集頻率：2次/秒
上傳頻率：1次/15分鐘
電源：DC 3.7V，6700mAh鋰電池
防盜功能
產品簡介
ETCR8080無線三相電流監測儀又名三相不平衡分析儀，用于監測記錄三相電流數據，對線路三相不平衡進行分析，為臺區負荷轉供提供準確的數據，避免盲目切割負荷，有效解決臺變負載率嚴重不均的問題，為保障設備安全、經濟運行提供了技術手段。

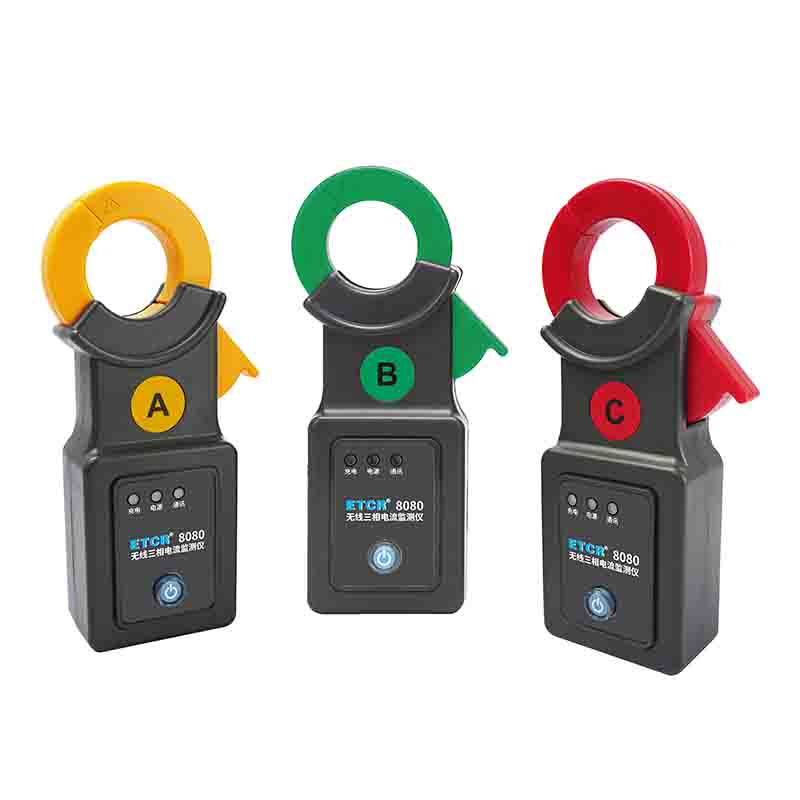

ETCR8080無線三相電流監測儀由三個電流鉗與云端后臺系統組成，采用多連接通信方式，三個鉗均內置藍牙通信，其中電流鉗A內置4G通信，使用時將3個電流鉗分別鉗在輸電線路的A、B、C相上，通過電流鉗采集各支路三相電流的實時數據，然后計算出單位時間(15分鐘)內的平均電流，存儲到本機的Flash存儲器內，在每個15分鐘整點時刻，B、C相的裝置將單位時間內的平均電流值通過藍牙匯總到其中具有4G通信功能的A相電流鉗，A相電流鉗將各相單位時間內的平均電流上傳到后臺服務器，用戶可通過后臺，也可以通過手機藍牙連接A相電流鉗，將三相電流數據導入到手機，觀察三相負荷電流數據及趨勢。
產品特點
1.監測裝置通過多連接通信技術，實現裝置之間、裝置與手機、后臺服務器的多連接通信。
2.監測儀可測量并記錄三相電流的平均值、最大值、最小值、三相不平衡度等數據，展示三相電流隨時間變化的趨勢圖。
3.通過手機藍牙在現場或通過4G通信在后臺遠程設置裝置編號、測試間隔時間等，查看裝置編號、電池電量、三相負荷數據。
4,極低的運行功耗可保障儀器在現場較長時間的連續監測。

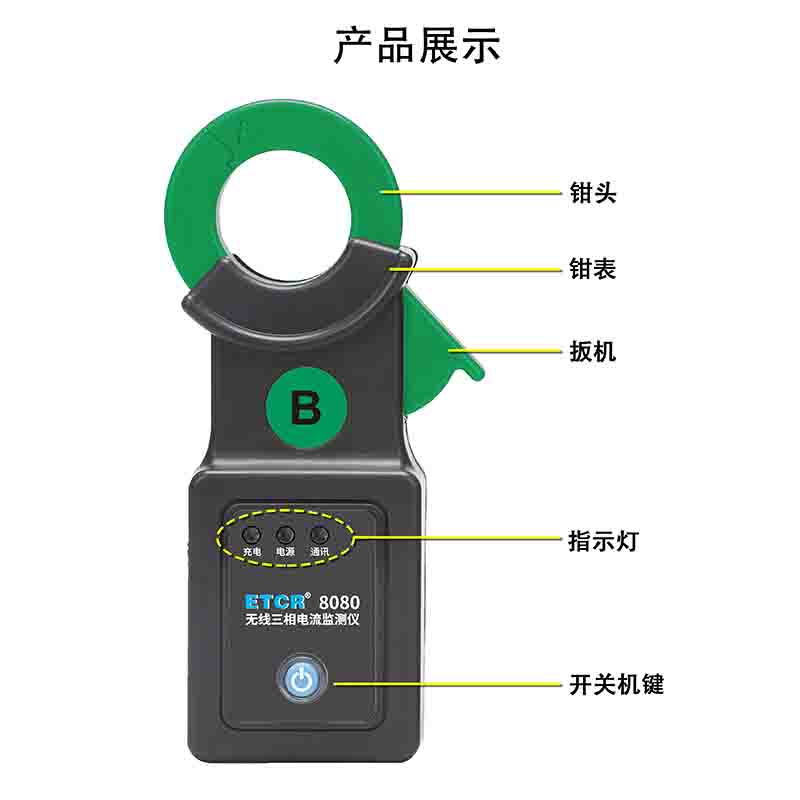

5.監測儀采用鉗形結構無需斷開被測線路，測試安全快捷。
6.監測儀具有防水防塵功能，防護等級IP65。
7.監測儀具有防盜功能，內置電子鎖，可連接藍牙使用App控制鉗頭的關鎖或開鎖，可安裝在戶外安心使用。
8.監測儀內置大容量鋰電池，超長續航時間，可長期在線監測。

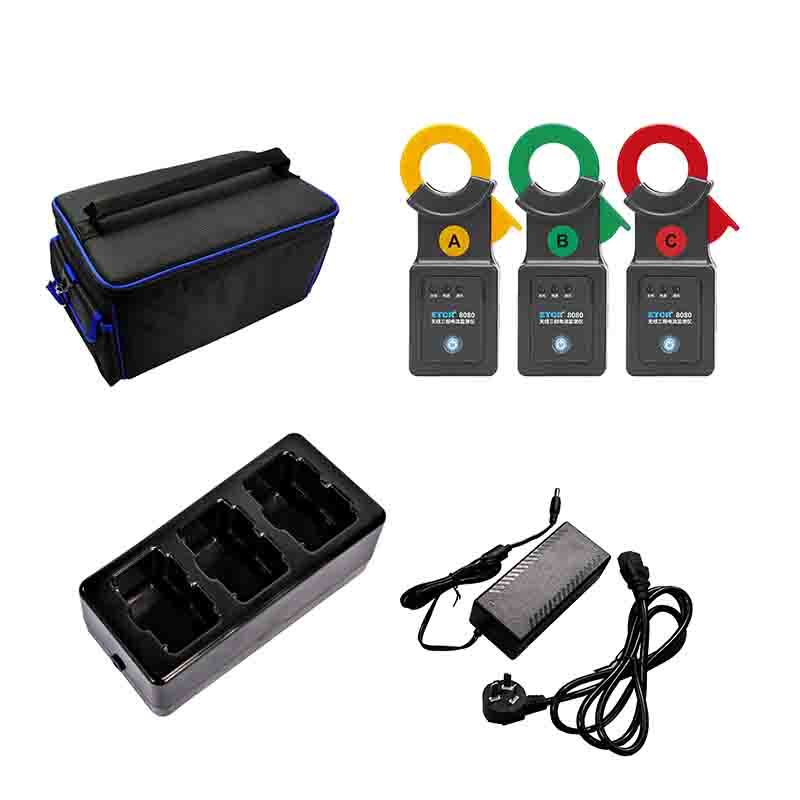

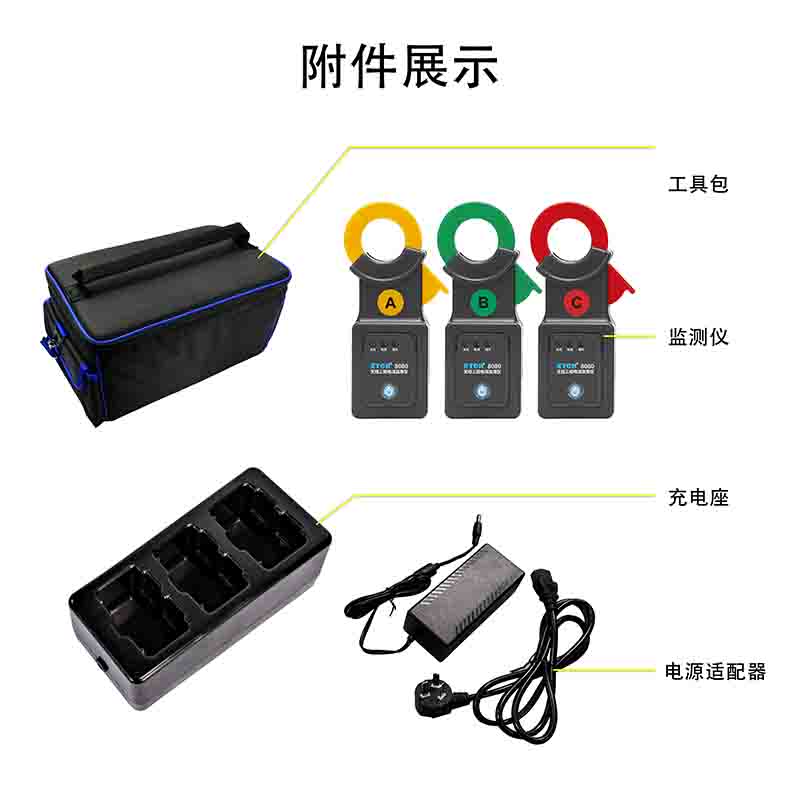

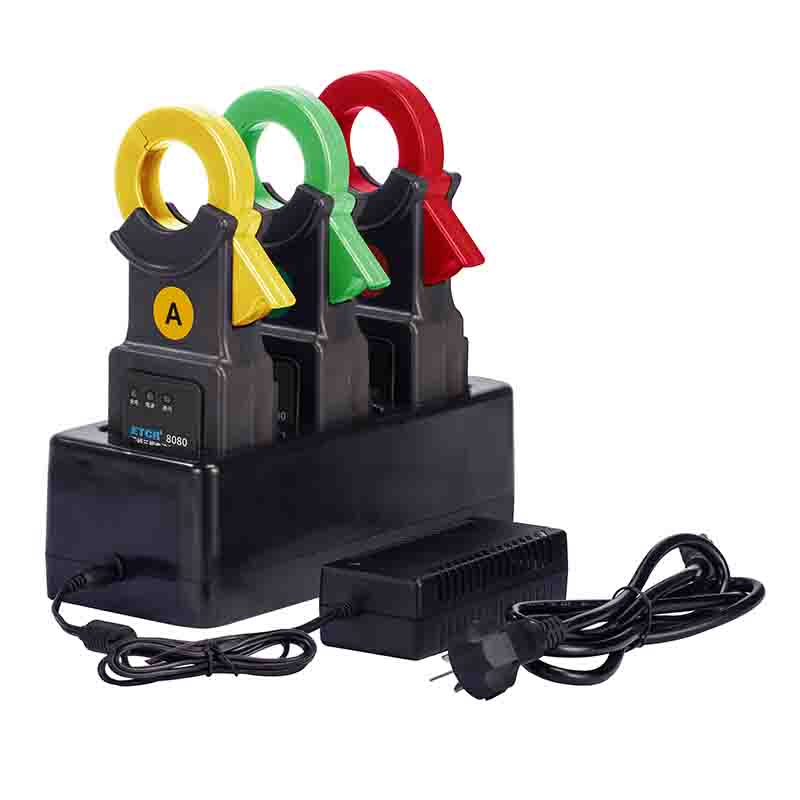

9.監測儀配有充電座，一次可同時對3個監測儀進行充電。
技術參數
| 規格名稱 | 規格參數 |
| 電 源 | DC 3.7V，6700mAh鋰電池 |
| 通訊方式 | 4G/藍牙 |
| 量 程 | AC 0mA～600A |
| 測量精度 (導線處于鉗口中心位置） | 0mA～59.9A: ±1.5%rdg±5dgt |
| 60.0A～199A: ±2%rdg±5dgt | |
| 200A～600A: ±3%rdg±5dgt | |
| 換 檔 | 全量程自動切換 |
| 采集頻率 | 2次/秒 |
| 上傳頻率 | 1次/15分鐘 |
| 上傳數據 | 設備號+當前檢測日期時間+A/B/C監測儀電量+15分鐘內三相平均電流+15分鐘內三相平均電流峰值 |
| 4G通訊協議 | 采用MQTT，向訂閱的主題發送數據包 |
| 續航時間 | 續航時間7天以上 |
| 充電方式 | 集成式，采用充電座一次可對3個電流鉗充電 |
| 防盜功能 | 內置電子鎖，由藍牙App控制鉗頭的關鎖或開鎖 |
| 指 示 燈 | 充電指示燈：充電時顯示紅色，充滿電時顯示綠色。 電源指示燈：綠色長亮代表電量充足，紅燈閃爍請及時充電。 通訊指示燈：綠色長亮代表通訊連接正常 詳細指示燈狀態請查詢說明書。 |
| 防水等級 | 電路部分IP65 |
| 鉗口尺寸 | Ф40mm |
| 絕緣強度 | AC2kV/rms (鐵心與盒之間) |
| 儀表尺寸 | 198mm×95mm×50mm |
| 儀表質量 | 3個監測儀：約1120g（含電池） 總重量：約3.88kg（含附件） |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) |
| 工作溫度 | -15℃～50℃ |
| 存放環境 | 溫度-10℃～60℃；濕度70%RH以下 |
型號對比
| 產品型號 | 鉗口尺寸 | 電流量程 | 續航時間 | 其他 |
| Φ40 | AC 0.0mA~300A | 10天 | 4G通信 |
| Φ40 | AC 0.0mA~600A | 10天 | 4G通信 |
| Φ70 | AC 0.0mA~1000A | 10天 | 4G通信 |
| Φ70 | AC 0.0mA~1000A | 10天 | 4G通信 |
| Φ40 | AC 0mA～600A | 7天 | 4G通信 藍牙通信 |
