現場電氣工作——無論是驗收、巡檢還是故障排查——到底要測哪些項目？
接地電阻、絕緣電阻、漏保動作特性、線路電力參數、直流電阻、插座接線……每一項都是電氣安全規范要求的必測內容。不同的測試項目，原本對應著不同的專用儀器。
ETCR7600便攜式電氣綜合測試儀把這些功能集成到一臺設備里。下面逐一介紹它能完成的測試項目。
一、 接地電阻測量
接地系統的可靠性直接關系到人身安全和設備保護。
ETCR7600采用三線法測量接地電阻，適用于建筑物接地、設備接地、防雷接地等場景的電阻值檢測。
測量功能 | 量 程 | 精度 | 分辨力 |
接地電阻 | 0.10Ω～30.00Ω | ±2%rdg±5dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) | 0.01Ω |
30.0Ω～300.0Ω | 0.1Ω | ||
300Ω～3000Ω | 1Ω |
圖1、接地電阻測量界面
二、 絕緣電阻測量
絕緣老化是漏電和短路的主要隱患。
ETCR7600提供四個測試電壓檔位，可用于電機繞組、電纜線芯對地、配電柜母排等部位的絕緣性能檢測。
測量功能 | 輸出電壓 | 測量范圍（Ω） | 精度 | 分辨率 |
絕緣電阻 | 50V | 0.10M～1M | ±5%rdg±5dgt | 0.01M |
1M～1G | ±5%rdg±5dgt | 0.1M | ||
1G～4G | ±10%rdg±5dgt | 0.1G | ||
250V | 0.50M～1M | ±5%rdg±5dgt | 0.01M | |
1M～1G | ±5%rdg±5dgt | 0.1M | ||
1G～20G | ±10%rdg±5dgt | 0.1G | ||
500V | 1M～1G | ±5%rdg±2dgt | 0.1M | |
1G～40G | ±10%rdg±5dgt | 0.1G | ||
1000V | 2M～1G | ±5%rdg±5dgt | 0.1M | |
1G～80G | ±10%rdg±5dgt | 0.1G |
三、 RCD漏電保護器測試
漏電保護器動作是否正常，直接關系到觸電防護的有效性。
ETCR7600可輸出8檔漏電電流，測量跳閘時間、跳閘電流。用于驗證現場漏保是否在標定值內正常動作。
漏電動作電流檔位 | 手動/自動模式：15mA、30mA、50mA、60mA、100mA、200mA、500mA 步進模式：30mA、100mA（可測試具體動作電流） |
漏電動作電流精度 | ±10%rdg+5mA |
漏保動作時間量程 | 0.0ms-1000.0ms |
漏電動作時間精度 | ±5%rdg±3ms |

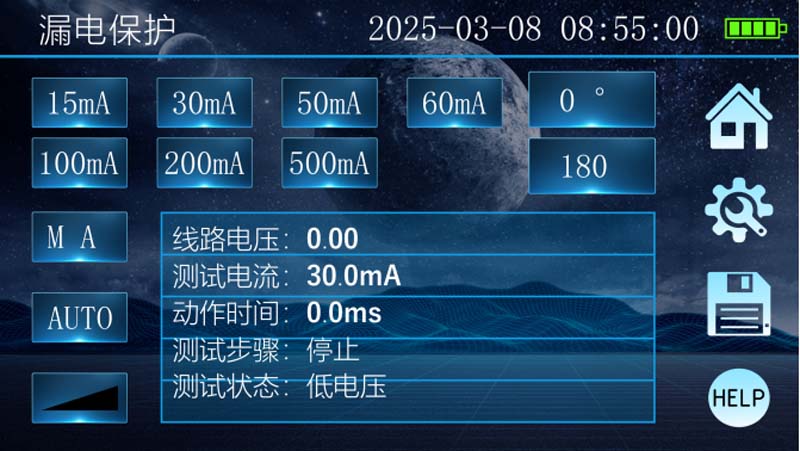

圖2、漏電保護測量界面
四、 電力參數測量
配電線路的電能質量怎么樣？
ETCR7600可測量交流電壓、交流電流、有功/無功/視在功率、功率因數、頻率、相位，以及3次和5次諧波含有率?？捎糜谂袛嗯潆娋€路的電壓是否穩定、三相是否平衡、諧波是否超標。
測量功能 | 量 程 | 精度 | 分辨力 |
交流電壓 | 0.10V～500.00V | ±2%rdg±5dgt （諧波：±5%rdg±10dgt） | 0.01V |
交流電流 | 0mA～999mA | ±2%rdg±5dgt （諧波：±5%rdg±10dgt） | 1mA |
1.00A～9.99A | 10mA | ||
10.0A～600.0A | 0.1A | ||
相 位 | 0.0°～360° | 0.1° | ±1° |
有功功率 | 0.0W～300kW | 0.1W | ±(1.0%量程) |
無功功率 | 0.0var～300kvar | 0.1var | ±(1.0%量程) |
視在功率 | 0.0VA～300kVA | 0.1VA | ±(1.0%量程) |
頻 率 | 45Hz～65Hz | 0.01Hz | ±(1.0%量程) |
功率因數 | -1.000～1.000 | 0.001 | ±0.03 |
諧波測試 | 3次、5次諧波含有率 | ||
相序測試 | 有 | ||
五、 直流電阻、插座檢測與數據管理
直流電阻測量采用四線法，可消除測試線電阻帶來的誤差，適用于變壓器繞組、電機線圈、接觸器觸頭等低阻值部位的精確測量。
測量功能 | 量 程 | 精度 | 分辨力 |
直流電阻 | 0.001Ω～3.000Ω | ±5%rdg±0.03Ω | 0.001Ω |
3.00Ω～30.00Ω | ±5%rdg±8dgt | 0.01Ω | |
30.0Ω～300.0Ω | 0.1Ω | ||
300Ω～3000Ω | 1Ω |
插座檢測功能可測量線路電壓是否正常、零火線序是否正確、地線是否帶電、地阻狀況等10項指標。
操作上采用7寸觸摸彩屏，功能模塊直接點選進入，內置接線示意圖。測試數據可存儲1000組，支持藍牙手機查看和USB電腦導出。
六、 總結
工地現場電氣安全測試的核心項目——接地電阻、絕緣電阻、RCD漏保測試、電力參數，以及直流電阻、插座檢測等輔助功能——ETCR7600均可完成。一臺設備，覆蓋多類測試任務。
ETCR7600與ETCR7600B的選擇：ETCR7600配備1個Φ32mm電流鉗，適用于常規接地電阻和電力參數測試；ETCR7600B配備2個Φ50mm電流鉗，額外支持雙鉗法和選擇法測量接地電阻，電流量程擴展至600A，適合需要快速測量多點接地系統或大電流場景的用戶。
廣東銥電測控技術有限公司專注于電力測試儀器儀表及供電質量治理的研發生產，是ETCR7600、ETCR7600B、ETCR7700綜合測試儀的生產廠家。公司深耕電力行業近二十年，堅持走技術創新自主研發的道路，精心打造每一款產品，悉心服務每一位客戶。公司積極支持OEM&ODM定制服務，根據客戶具體需求量身定制，為客戶創造更大價值。銥電測控服務熱線：400-068-0006，了解更多請?jiān)L問銥電測控官網：m.jhshuxuefudao.com
