接地電阻測試儀通常提供多種測量方法。ETCR3000B、ETCR3100C等型號支持二線法、三線法、四線法，但很多用戶拿到儀表后并不清楚其中的差異。本文說明三種方法的區別。

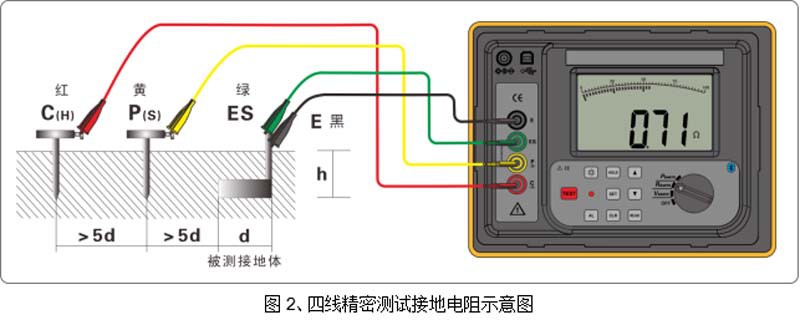

一、 四線法（精密法）
四線法使用E、ES、P(S)、C(H)四根測試線，分別連接被測接地體和輔助接地棒。
四線法能消除被測接地體、輔助接地棒、測試夾、儀表輸入接口表面的接觸電阻對測量的影響，也能消除線阻對測量的影響。因此四線法不需要線阻校驗，插線即測。
二、 三線法（常規法）
三線法短接ES和E接口，用三根線（E、P、C）連接。原理與四線法相同，但ES和E合并后不再區分接觸電阻和線阻，因此不能消除線阻和接觸電阻的影響。使用三線法時，需先去除被測接地體表面的氧化層，測量時測試線不能纏繞在一起。

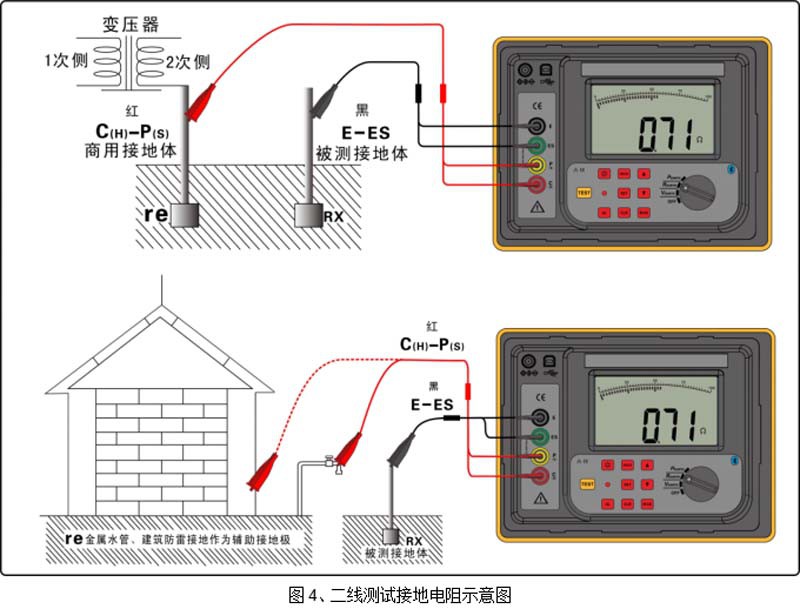

三、 二線法（簡易法）
二線法不使用輔助接地棒，利用現有的接地電阻值最小的接地極作為輔助接地極。將C(H)與P(S)短接、E與ES短接，僅用兩根線連接?？梢岳媒饘偎堋⑾浪ǖ冉饘俾裨O(shè)物、商用電力系統的共同接地或建筑物的防雷接地極來代替輔助接地棒。
四、 三種方法對比總結
方法 | 精度 | 接線數 | 輔助地樁 | 是否需要線阻校驗 | 適用場景 |
四線法 | 最高（±2%rdg） | 4根 | 2根 | 不需要 | 精密測量、驗收測試 |
三線法 | 較高（±2%rdg） | 3根 | 2根 | 不需要（但建議去除氧化層） | 常規接地電阻測量 |
二線法 | 較低 | 2根 | 不需要 | 不需要（需做減法運算） | 簡易測試、無法打地樁場合 |
選型參考：
ETCR3100C和ETCR3000B支持二/三/四線法，選擇面最寬，適合需要精密測量的場合
ETCR3000C、ETCR3000-EP支持二/三線法，適用于常規測量，對四線法有需求的用戶需向上選擇
