同樣是測接地電阻，場景不同，現場條件也截然不同。建筑物防雷接地能在平整地面打輔助接地棒，精密設備機房要求數據高度準確，野外桿塔周圍可能是水泥地或碎石地，多點并聯接地系統引下線眾多無需逐根斷開，戶外工地風吹日曬條件惡劣。用一種方法、一款設備應對所有場景，往往顧此失彼。ETCR系列數字式接地電阻測試儀提供二線法、三線法、四線法、雙鉗法等多種測量方案，覆蓋不同場景的測量需求。
圖1 - ETCR3040現場接地電阻測量
一、建筑物防雷接地——三線法常規測量
建筑物接地網通常布置規則，周圍地面條件適合打入輔助接地棒，三線法即可滿足常規精度要求。從被測接地體開始，每隔5～10米分別將P、C輔助接地棒呈一條直線深埋入大地，測試線不能纏繞在一起。遇干燥或碎石地面時，可加水保持輔助接地棒插入處潮濕，以降低輔助接地電阻值。ETCR3100C、ETCR3000B等型號均支持三線法測量。
推薦型號 | 精度 | 輔助接地棒 | 適用場景 |
ETCR3100C | ±2%rdg | 2根 | 戶外場所，IP65防護，鋰電池供電，適合常規接地測量 |
ETCR3000B | ±2%rdg | 2根 | 常規測量，USB數據上傳，支持四線法升級 |
二、精密設備與數據中心——四線法精密測量
數據中心、實驗室等場所對接地電阻精度要求高，普通三線法無法消除接觸電阻和線阻帶來的誤差。四線法使用E、ES、P(S)、C(H)四根測試線，能消除被測接地體、輔助接地棒、測試夾、儀表輸入接口表面之間的接觸電阻對測量的影響，且不需要線阻校驗。被測接地體到電流極之間的距離，應至少是被測接地體埋入深度的5倍。ETCR3100C、ETCR3000B均支持四線法精密測量，精度達±2%rdg。
推薦型號 | 測量方法 | 線阻校驗 | 精度 | 適用場景 |
ETCR3100C | 四線法 | 不需要 | ±2%rdg | 精密測量、驗收測試 |
ETCR3000B | 四線法 | 不需要 | ±2%rdg | 精密測量、實驗室 |
三、無法打地樁的場合——二線法簡易測量
水泥地面、室內地面、碎石地等無法打入輔助接地棒的場合，三線法和四線法都無法實施。二線法不使用輔助接地棒，利用金屬水管、消防栓或商用電力系統的共同接地作為輔助接地極，僅用兩根測試線即可測量。儀表讀數為被測接地體與輔助接地體的電阻值之和，需減去輔助接地體電阻值得到真實值，測量時優先選擇接地電阻值小的輔助接地體。ETCR3040、ETCR3100等型號均支持二線法測量。
推薦型號 | 輔助接地體來源 | 操作要點 | 適用場景 |
ETCR3040 | 金屬水管、消防栓、商用接地 | 需去除輔助接地體連接點氧化層 | 室內、水泥地、無法打樁場合 |
ETCR3100 | 金屬水管、消防栓、商用接地 | 需確認對地電壓在10V以下 | 戶外便攜，IP65防護，鋰電池供電 |
四、多點并聯接地系統——雙鉗法/選擇法
桿塔、大型地網等系統有多個接地引下線并聯在一起，傳統方法需斷開并聯接地極逐一測量，工作量大。雙鉗法通過激勵鉗產生交流電動勢、檢測鉗反饋電流，無需斷開任何并聯接地極即可直接測量。ETCR3200C雙鉗多功能接地電阻測試儀配備大口徑電流鉗，可靈活測量單點和網狀接地等各種復雜接地系統。
推薦型號 | 測量方法 | 操作要點 | 適用場景 |
ETCR3200C | 雙鉗法/選擇法/二三四線法 | 無需斷開并聯接地極，直接測量 | 桿塔、大型地網、復雜并聯接地系統 |
五、戶外工地現場——便攜耐用設備
戶外工地環境惡劣，風吹日曬雨淋，對儀器的防護性能和續航能力有更高要求。ETCR3100系列采用防水保護箱，防護等級IP65，防撞、防摔、防水，配備大容量可充電鋰電池組，適合戶外長時間作業。儀表支持線阻校驗功能，能避免因測試線長時間使用線阻變化或接口接觸不良引起的誤差，確?，F(xiàn)場測量準確性。
推薦型號 | 防護等級 | 電源 | 適用場景 |
ETCR3100 | IP65 | 可充電鋰電池 | 戶外工地，防水防摔，線阻校驗、藍牙傳輸 |
ETCR3040B | 常規 | 干電池 | 輕便基礎款，支持二/三/四線法+土壤電阻率 |
六、現場測量實拍

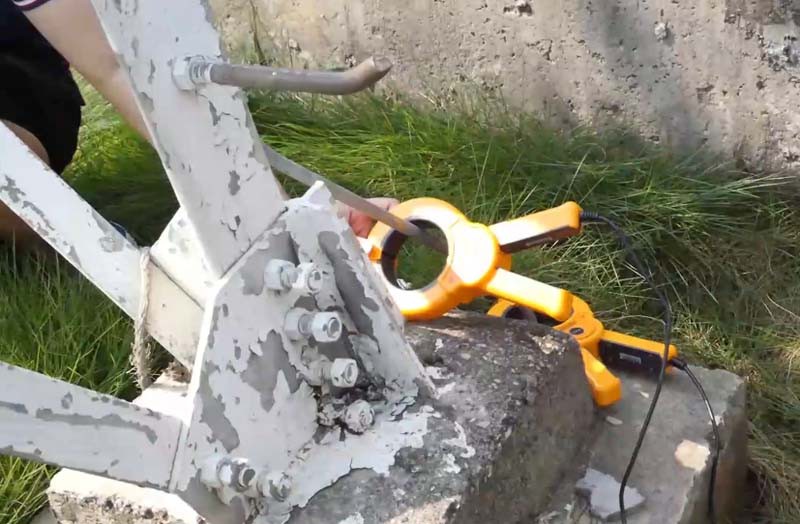

圖2 - ETCR3200C雙鉗法測量接地電阻

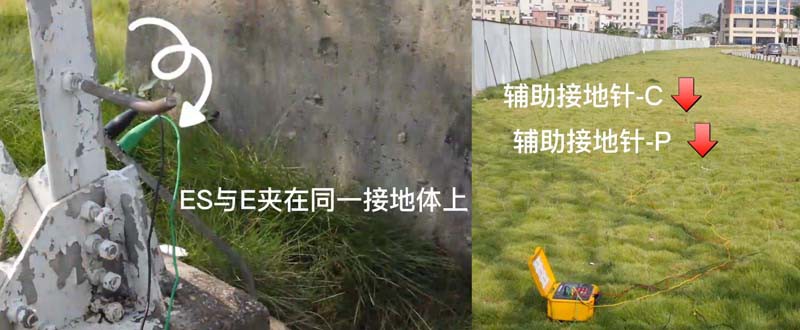

圖3- ETCR3200C四線法測量接地電阻
七、總結
現場接地電阻測量沒有通用的萬能方案。建筑物防雷接地選三線法常規測量，精密設備和數據中心優先四線法，無法打地樁時用二線法靈活應對，多點并聯接地系統用雙鉗法無需解扣，戶外工地選用便攜耐用的防護機型。ETCR系列數字式接地電阻測試儀覆蓋上述全部方案，用戶可根據自身場景選擇合適的設備和測量方法。
