產品系列 : 變壓器鐵芯接地電流測試儀
實時在線監測變壓器鐵心、夾件接地電流的有效值和最大值
采 集 器：不銹鋼殼體，可接入2路電流互感器
互感器結構：開合式
互感器開口尺寸：61mm×27.6mm
電流量程：AC 0.00mA～100A（有效值）
最小分辨率：AC 0.01mA
最高精度：±0.5%rdg±5dgt
時鐘功能：有
防護等級：IP66
數據存儲：30萬組
通信方式：4-20mA、RS485、藍牙、RJ45（選購）
報警閾值設定范圍：10mA～99.99A
電 源：AC 220V，工作電流＜50mA
顯 示 屏：5寸彩色液晶屏
產品簡介
ETCR8120變壓器鐵芯接地電流在線測試儀適用于變壓器、電抗器等電氣設備的鐵芯與夾件的泄漏電流在線監測。能及時發現變壓器潛伏性的故障，是保證變壓器安全運行和正常維護的主要工具。
測試儀針對運行中的變壓器鐵心、夾件接地電流進行連續或周期性的自動監測，及時發現鐵心及夾件多點接地電流故障。測試儀滿足國網<<智慧變電站數字化遠傳表計技術規范>>及<<國家電網公司變電檢測通用管理規定-鐵芯接地電流檢測細則>>的技術要求。

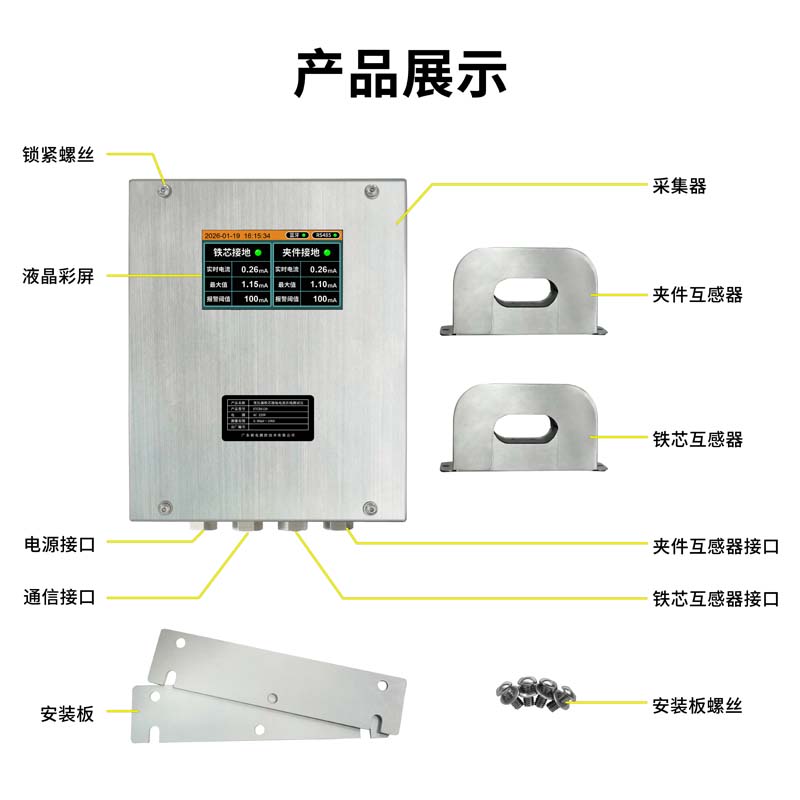

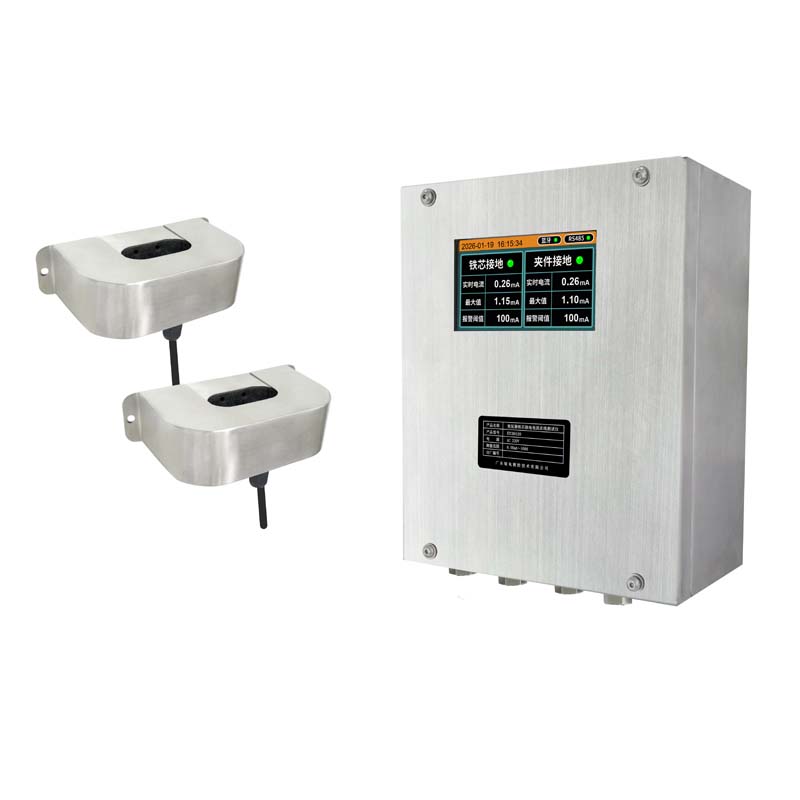

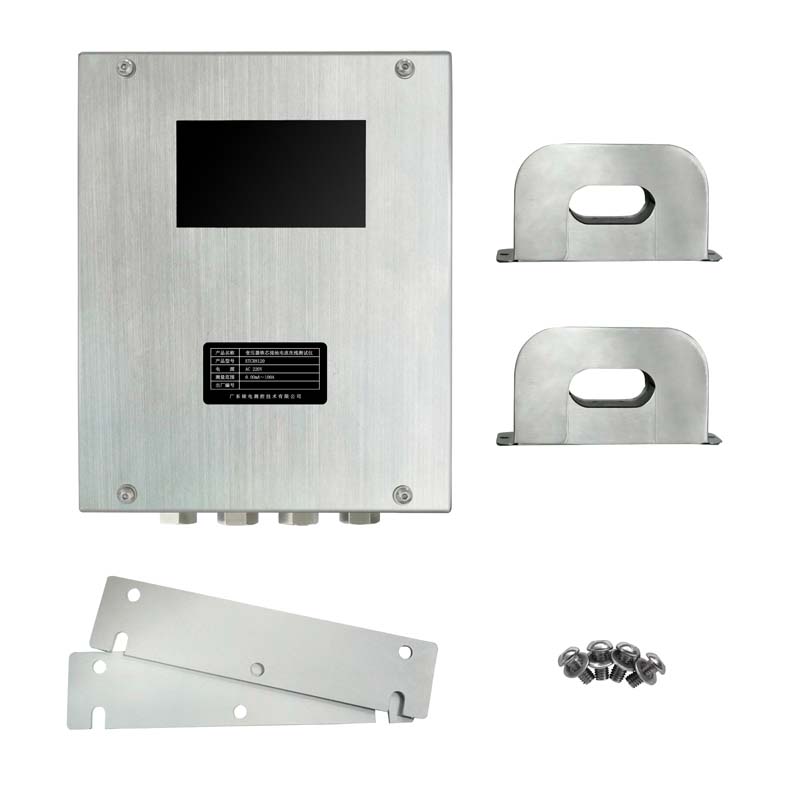

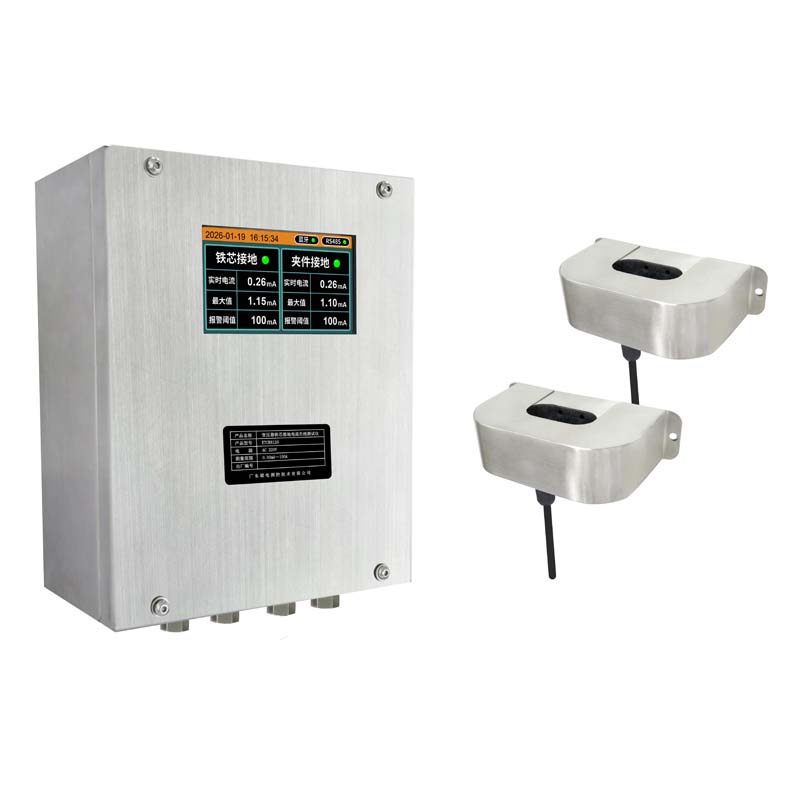

ETCR8120變壓器鐵芯接地電流在線測試儀由不銹鋼集中器、開合式互感器組成。其中集中器采用不銹鋼制作，全封閉結構，防雨、防塵、防腐、抗紫外線照射，防護等級IP65，可長期在戶外工作，集中器配有5寸彩色液晶屏，通過觀察窗可查看實時監測數據。互感器采用開合式結構，安裝時不需斷開被測電氣設備的接地引線，安裝快速安全，互感器采用坡莫合金磁環、樹脂澆封、屏蔽技術、不銹鋼外殼保護，具有抗干擾能力強，測試精度高、測量范圍寬的特點，滿足鐵心電流變化范圍較大的特點，在高磁場、高電場環境下仍能保持良好的測試精度與測試穩定性。
ETCR8120變壓器鐵芯接地電流在線測試儀提供多種通信方式：RS485通信、4-20mA信號輸出（2路）、藍牙通信、USB通信、RJ45通信（選購）,還配有兩路電流越限告警輸出(根據國網標準，監測電流大于100mA，對應報警接點閉合)。與綜合自動化系統銜接后，可將檢測到的電流值在變電站本地計算機上顯示出來并可以將檢測值通過網絡傳輸?shù)缴霞壖卣?，實現被監測設備接地泄漏電流的實時連續遠程在線監測。
通過藍牙通信，可在現場設置測量參數（報警閾值、存儲間隔時間等），設置時鐘，觀察測量結果。提供USB通信可用U盤導出測試儀采集的實時監測數據。測試儀帶有復位按鈕，可根據現場實際工況對裝置報警及最大值進行復位。
產品特點
1、集中器采用不銹鋼制作，高檔美觀耐用，防護等級IP65，可在戶外使用。
2、采集器配有5寸彩屏，測試參數同屏顯示，變壓器壓器鐵芯與變壓器夾件的接地電流有效值、歷史最大值，報警閾值。
3、互感器采用開合式結構，不必斷開被測線路，安裝簡易安全。
4、互感器使用坡莫合金鐵芯，采用樹脂澆封及屏蔽技術，性能穩定精度高，抗干擾能力強，適用于復雜的干擾環境。
5、測試儀具有RS485、4-20mA、藍牙、USB、RJ45（選購）等通信方式，支持MODBUS-RTU從站通訊協議，實現遠程在線監測。
6、測試儀有報警功能，出廠時報警閾值設為100mA。
7、測試儀可通過藍牙通信設置報警閾值，設置存儲間隔時間，設置日期時間。
8、測試儀可記錄30萬組帶有日期時間的測試數據，可通過USB通信下載存儲的測試數據。
技術參數
| 規格名稱 | 規格參數 |
| 功 能 | 實時在線監測變壓器鐵心、夾件接地電流的有效值和最大值 |
| 電 源 | AC 220V，工作電流＜50mA |
| 顯 示 屏 | 5寸彩色液晶屏 |
| 顯示功能 | 實時電流有效值與歷史最大值同屏顯示 |
| 采 集 器 | 不銹鋼殼體，可接入2路電流互感器 |
| 指 示 燈 | 電源指示燈，RS485指示燈，藍牙指示燈，報警指示燈 |
| 互感器結構 | 開合式 |

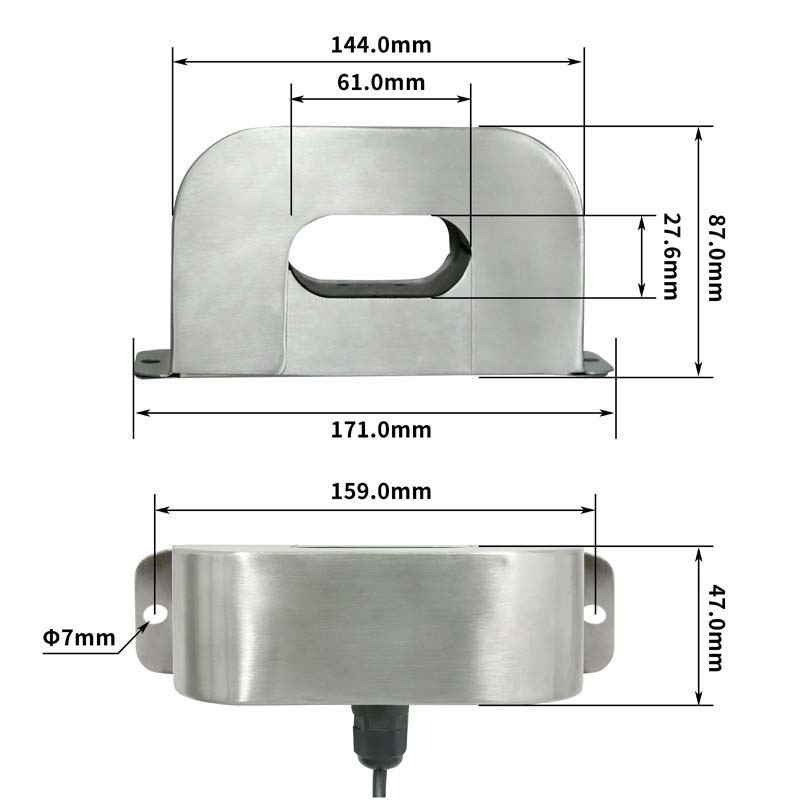

| CT開口尺寸 | 61mm×27.6mm |
| 電流量程 | AC 0.00mA～100A（有效值） |
| 最小分辨率 | AC 0.01mA |
| 最高精度 | ±0.5%rdg±5dgt |
| 歷史最大值 | 記錄電流歷史最大值，重新投切電源開關即可重置最大值 |
| 時鐘功能 | 有 |
| 數據存儲 | 帶有日期時間的記錄數據30萬組（可以滿足半年監測需求，可拓展） |
| 存儲間隔 | 正常狀態下，存儲間隔時間1min～60min可設置 觸發報警時，按1s間隔自動存儲連續10s的數據 |
| 通信方式 | 4-20mA、RS485、藍牙、RJ45（選購） |
| 報警設置 | 報警閾值設定范圍：10mA～99.99A，出廠默認100mA |
| 報警指示 | 當測試值超出報警閾值時，觸發聲光報警 |
| 防護等級 | IP66 |
| 接線接口 | 不銹鋼接頭M16（內徑φ10mm），（不銹鋼穿線軟管用戶自備） |
| 絕緣強度 | AC 2kV/rms(螺釘與外殼之間) |
| 電磁兼容 | 應滿足Q/GDW1535-2015《變電設備在線監測裝置通用技術規范》電磁兼容試驗要求 |
| 儀表尺寸 | 采集器尺寸：270mm×220mm×124mm |
| 互感器尺寸：171mm×87mm×47mm | |
| 儀表質量 | 采集器：3720g |
| 互感器：1580g | |
| 工作溫濕度 | -40℃～65℃；95%RH以下 |
