產品系列 : 無線PT二次壓降負荷測試儀
用于在變電站測試電能計量裝置電壓互感器（PT）的二次回路壓降，以及PT核相、PT負荷測試、CT負荷測試、三相電力參數、諧波分析等
鉗口尺寸：Φ8mm
電壓量程：AC 0.00V～700V
電流量程：AC 0.0mA～20.0A
相位量程：0.0°～360.0°
頻率量程：45.00Hz～65.00Hz
有功功率：0.0W～14kW
功率因數：-1.000～1.000
電流矢量和：0mA～60.0A
諧波：2～21次
比差f： 0.001～99.9
角差δ：0.001～999.9
PT二次導納：1.0mS～100mS
CT二次阻抗：0.1Ω～50Ω
數據存儲：1000組
產品簡介

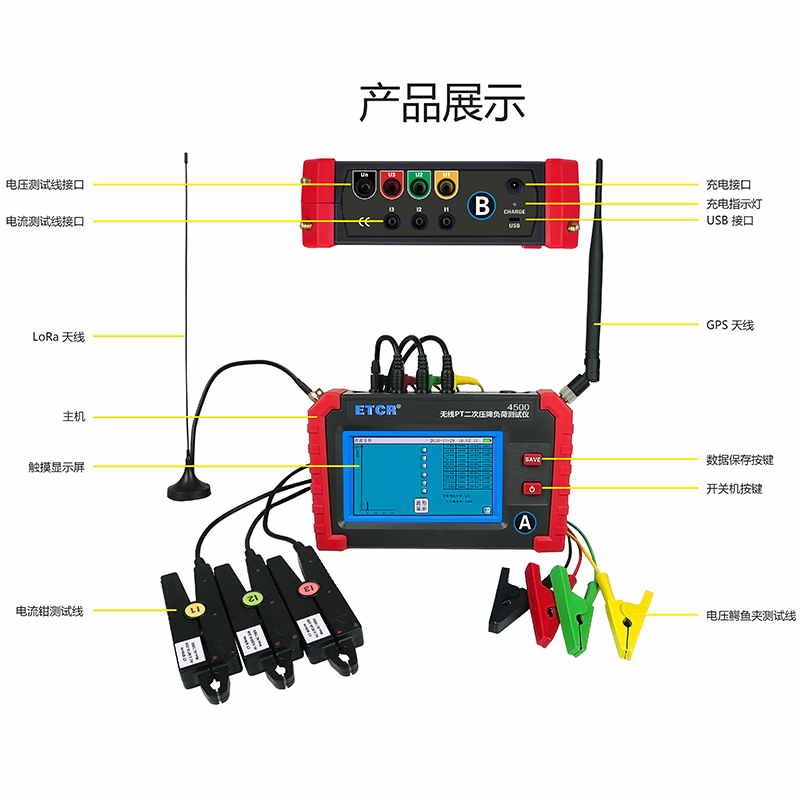

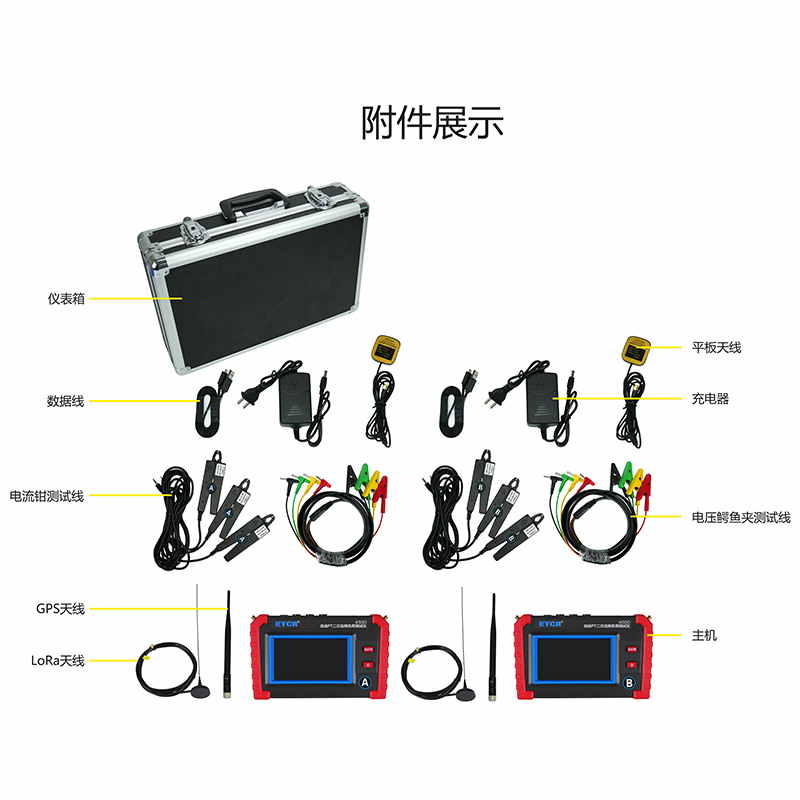

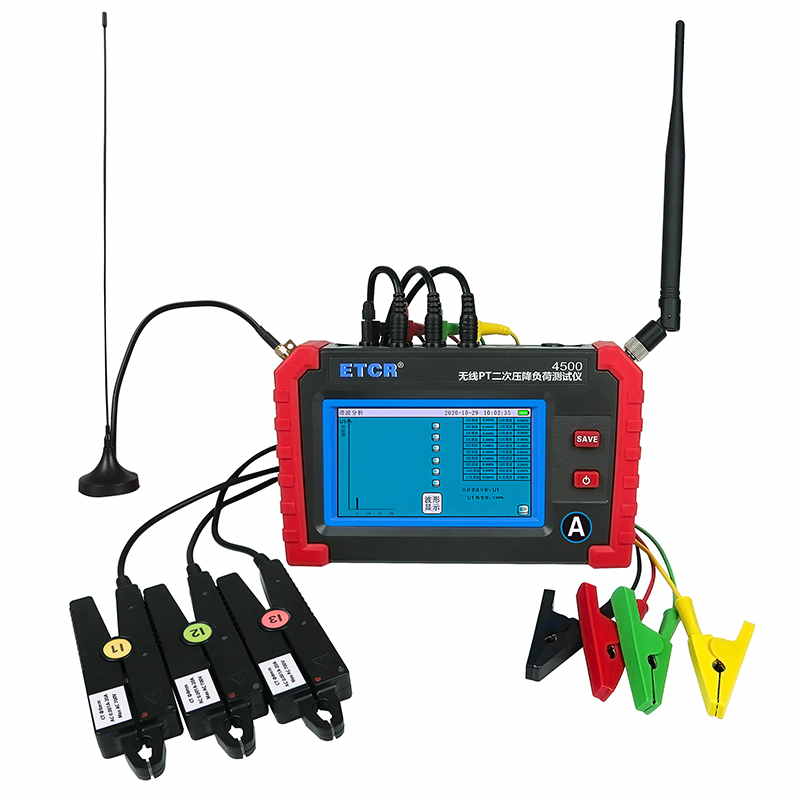

ETCR4500無線PT壓降負荷測試儀又稱PT核相儀、PT負荷測試儀、PT比差測試儀，用于現場在線測試電能計量裝置電壓互感器（以下簡稱 PT）的二次回路壓降，以及PT核相、PT負荷測試、CT負荷測試、三相伏安表、諧波分析等。儀表由2臺手持終端、6個電流鉗、2組電壓測試線等組成，2臺手持終端具有無線通訊及GPS通訊，可互設為主機或從機，實現同步測量變電站內不同位置之間電流、電壓、相位等參數。
單臺手持終端使用時，作為三相相位伏安表使用，可以測量電流、電壓、相位、功率、頻率、功率因素等參數及諧波分析，并且能夠?qū)崟r顯示三相電壓和三相電流的矢量圖。作為負荷測試儀使用時，可以測量PT側的電壓、電流、電導、電納、頻率，CT側的電壓、電流、電阻、電抗、頻率等參數。
兩臺手持終端同時使用時，不分主機從機。通過無線通訊及GPS衛星授時技術，可以在變電站的不同位置同步測量六路電壓幅值，相位等參數，可以測量單相或者三相電壓互感器二次側壓降以及二次引起的誤差，并且實時計算出比差、相位差以及從主壓差?？梢赃M(jìn)行無線PT核相。兩臺儀器在同時開機的情況下，能夠?qū)崿F(xiàn)聯動設置接線類型、通信信道、主從機切換、時間設置等。
四臺手持終端同時使用時，可將其中一臺設置為主機，另三臺設置為從機，特別適合多點同步測試，現場應用靈活，測試更加便捷。

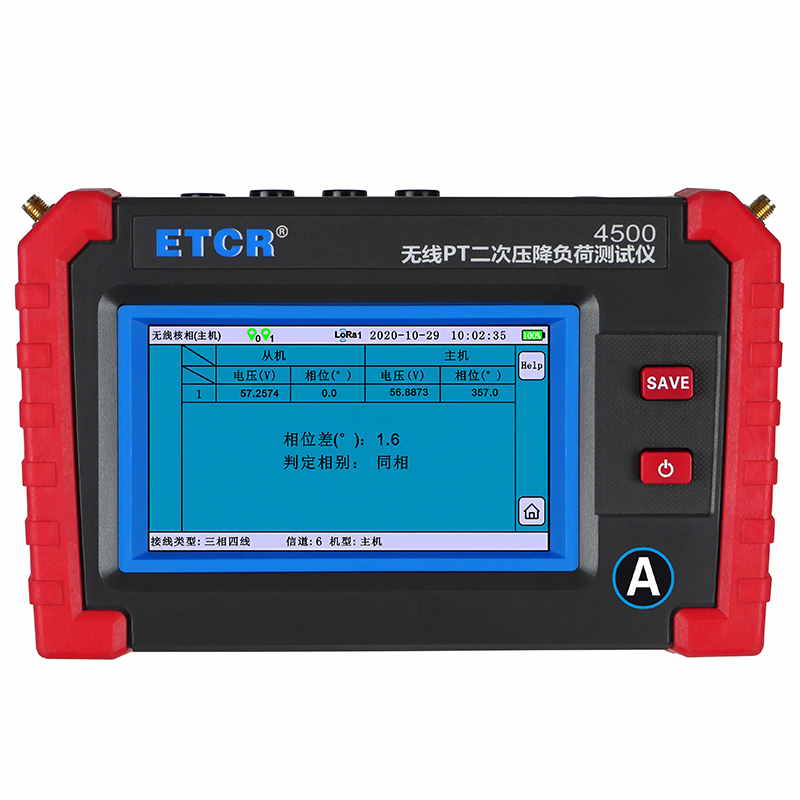

ETCR4500無線PT壓降負荷測試儀采用5寸觸摸彩屏、中文界面、功能直達、自動測量、操作簡易快捷，準確可靠，儀表采用大容量可充電鋰電池、具有數據存儲、USB接口數據上傳導出等功能，儀表具有支持安卓系統的藍牙通訊，可在手機進行測試或查看測試記錄。本儀器采用專用計量芯片，具備非常高的電參數測量精度，能夠?qū)崟r顯示待測參數的變化，同時具備一鍵保存數據的功能。產品操作簡單、使用方便、測量快速、穩定、結果可靠，是電力系統電能計量和繼電保護專業，進行二次回路現場檢測的新一代儀表，也廣泛適用于電氣設備制造、石油化工、鋼鐵冶金、鐵路電氣化、科研教學等部門。
產品特點
1、單機可作為三相伏安表、負荷測試儀、諧波分析使用。
2、雙機可在變電站的不同位置無線同步測試電流、電壓、相位等參數；用于測試PT二次側線路壓降，計算出PT的壓降誤差和計量誤差?？梢杂糜赑T無線核相。
3、四機同時使用時，可將一臺設置為主機，另三臺設置為從機，特別適合多點同步測試，使用靈活方便。
4、儀器采用GPS衛星授時同步技術，保證PT二次壓降同步測量及PT核相的準確。
5、測量人員只需進行接線操作，儀器自動測量，實時更新數據，便于現場分析。
6、儀器采用完全隔離技術，避免安全事故的發生。
7、5寸觸摸彩屏、中文界面、功能直達、操作簡單。
8、藍牙通訊功能。
9、USB通信接口。
10、可充電鋰電池。
技術參數
1、量程與基本誤差
| 測量類型 | 測量范圍 | 精度 | 分辨率 |
| 電壓 | 2V～100V | ±0.3%Fs | 0.0001V |
| 100V～700V | 0.0001V | ||
| 電流 | 0.001A～A | ±（0.3%FS+0.2%rdg） | 0.0001A |
| 1A～10A | 0.0001A | ||
| 10A～20A | 0.0001A | ||
| 諧波 | 2～21次 | - | - |
| 相位 | 0°～360° | ±1° | 0.1° |
| 頻率 | 45Hz～65Hz | ±0.03Hz | 0.0001Hz |
| 功率(包括有功、無功、視在功率) | 0.002W～1000W | ±0.3%Fs | 0.0001W |
| 1000W～10000W | 0.0001W | ||
| 10000W～14000W | 0.0001W | ||
| 功率因數 | -1.000～1.000 | ±0.03 | 0.001 |
| 比差f | 0.001～99.9 | ±(X*1%+Y*1%) | 0.001% |
| 角差δ | 0.001～999.9 | ±(X*1%+Y*1%) | 0.001′ |
| PT二次導納 | 1.0mS～100mS | ±0.5%Fs | 0.0001mS |
| CT二次阻抗 | 0.1Ω～50Ω | ±0.5%Fs | 0.0001Ω |
2、一般規格
| 規格名稱 | 規格參數 |
| 電源 | DC 7.4V，5200mAh鋰電池 |
| 顯示屏 | 5寸觸摸彩屏，LCD尺寸：108mm×65mm |
| 功能選項 | 觸摸屏選擇 |
| 電壓量程 | 0V～700V |
| 電流量程 | 0.1mA～20A |
| 相位量程 | 0°～360° |
| 頻率量程 | 45Hz～65Hz |
| 功率量程 | 0W～14000W |
| 功率因數 | -1.000～1.000 |
| 諧波 | 2～21次 |
| 比差f | 0.001～99.9 |
| 角差δ | 0.001～999.9 |
| PT二次導納 | 1.0mS～100mS |
| CT二次阻抗 | 0.1Ω～50Ω |
| 衛星授時精度 | 1us |
| 衛星守時精度 | 50us（斷線60分鐘以內） |
| 無線通訊方式 | 無線LORA（230MHz） |
| 無線通訊距離 | 1000m（在空曠場所） |
| 數據存儲 | 三相伏安測試1000組，負荷測試1000組 |
| 數據查閱 | 有 |
| USB通信 | 通過上位機軟件存儲數據可以上傳電腦保存、分析、打印 |
| 電池電壓 | 電池電量指示顯示，電池電壓低于10%時提醒及時充電 |
| 自動關機 | 開機后15分鐘無操作自動關機，關機前提醒關機 |
| 工作時間 | 充滿電時，持續工作時間12小時 |
| 功耗 | 待機（背光為50）：320mA；工作（背光為50）：420mA |
| 鉗口尺寸 | Φ8mm |
| 儀表尺寸 | 210mm×129mm×68mm |
| 儀表質量 | 儀表：約1442g/臺×2（含電池）；總質量：約7.5kg（含附件） |
| 工作條件 | 溫度：-20 ～ 50℃，相對濕度：0 ～ 95%HR無冷凝 |
| 存儲條件 | 溫度：-30 ～ 60℃，相對濕度：0 ～ 75%HR |
