產品系列 : 高低壓CT變比測試儀
高低壓電流互感器一二次回路的電流、變比、角差測試，極性、相別判斷
一次高壓電流鉗量程：0.00A～800A
一次柔性電流鉗量程：0.0A～3000A
二次電流量程：0.00mA～5A
變比測量范圍：1～9999
變比分辨率：0.1
角差量程：0～360°
無線傳輸距離：100m
絕緣桿長度：約4300mm
存儲數據：3000組
電源：LR03 1.5V×4
顯示域：44mm×27mm
USB通信
自動關機功能
產品簡介
ETCR9550B無線高壓CT變比測試儀又稱互感器電流變比測試儀、互感器比差測試儀、電流互感器變比測試儀，用于35kV以下電流互感器的一次電流、二次電流大小、變比、角差，相別、極性判斷。廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。

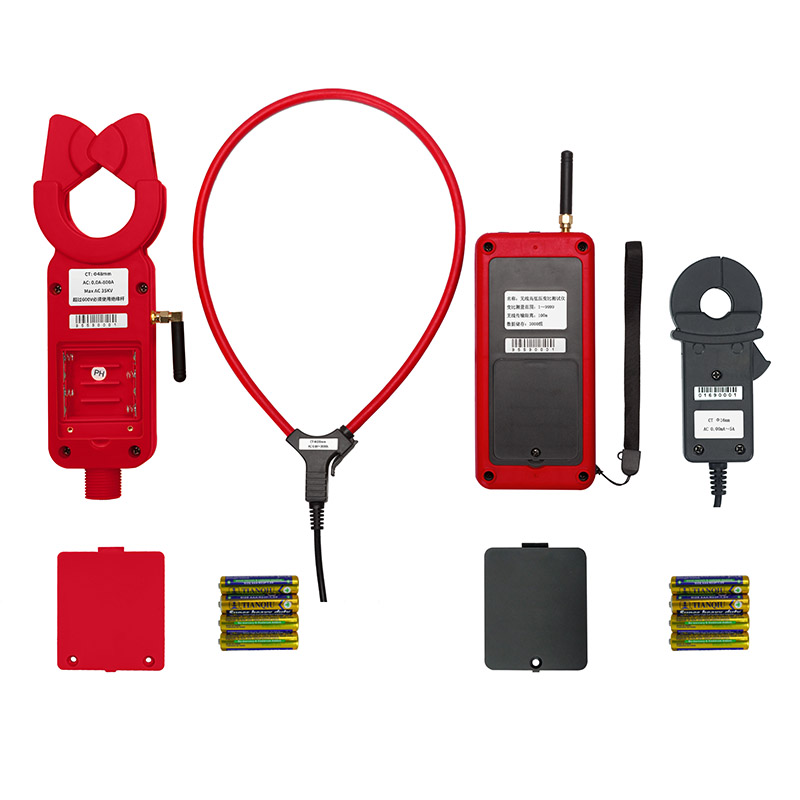

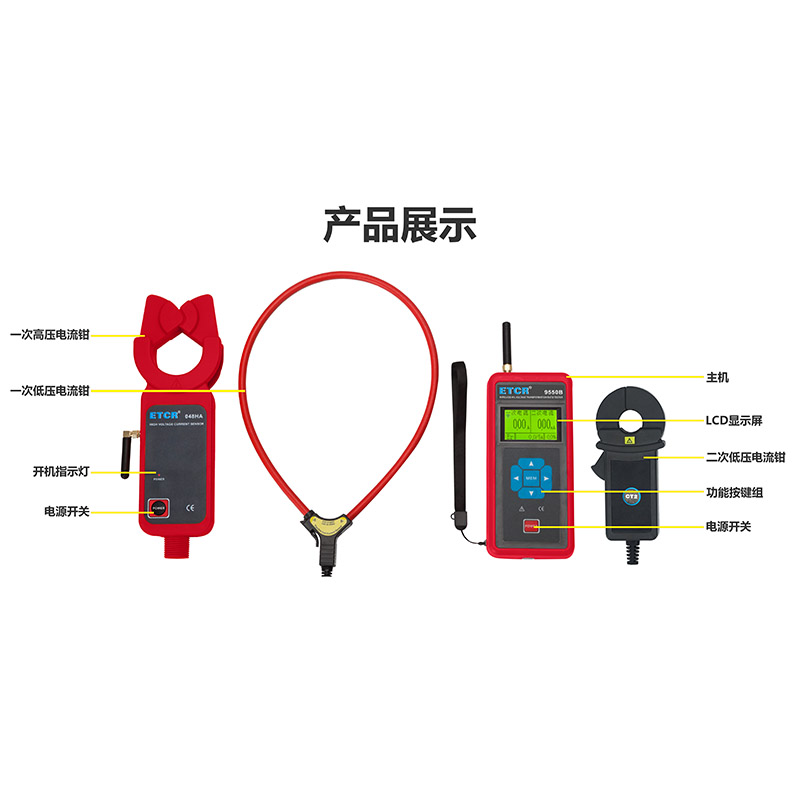

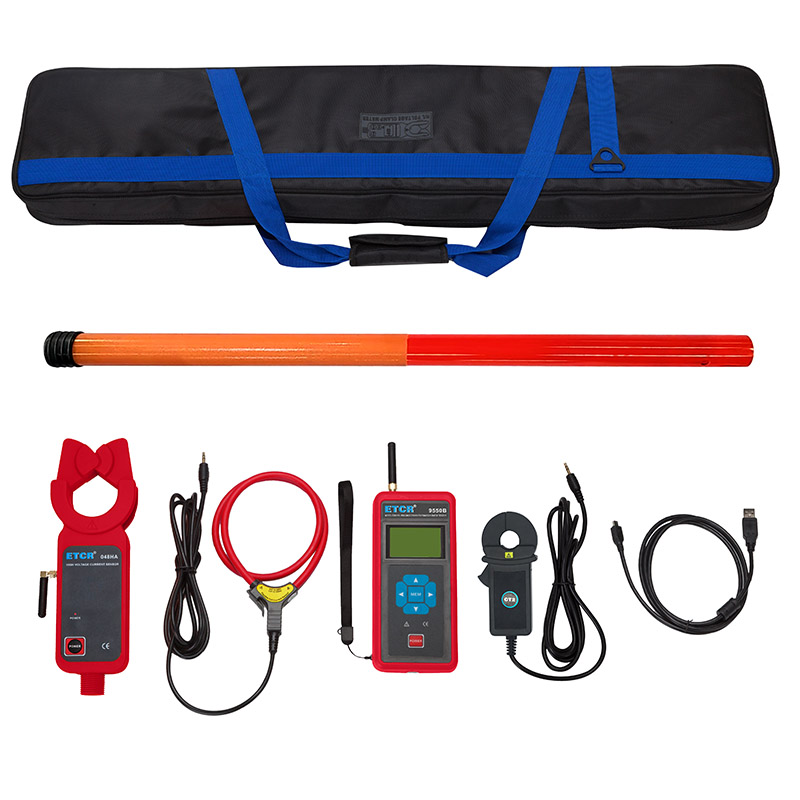

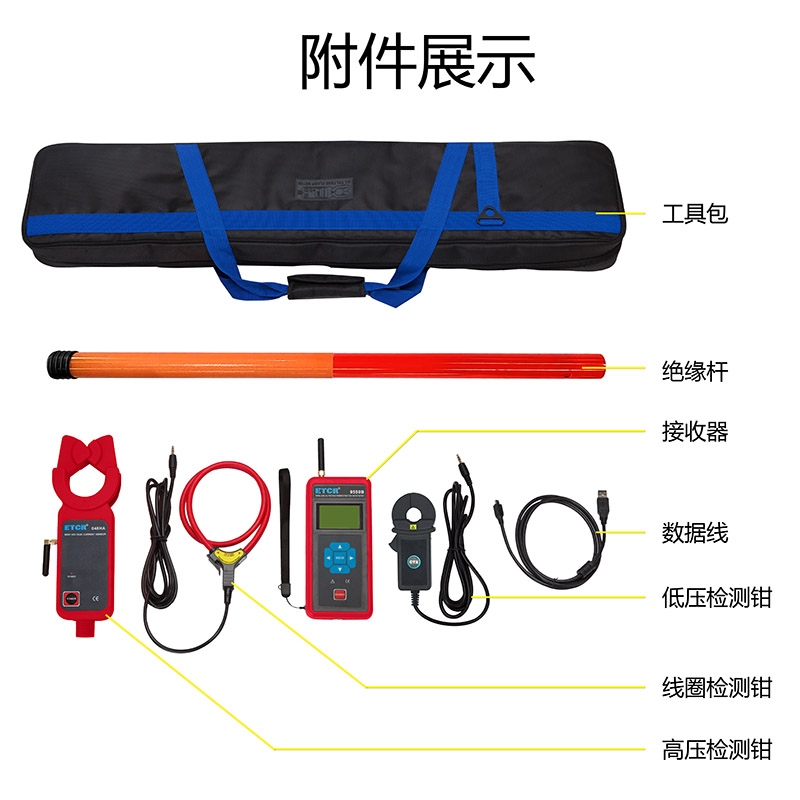

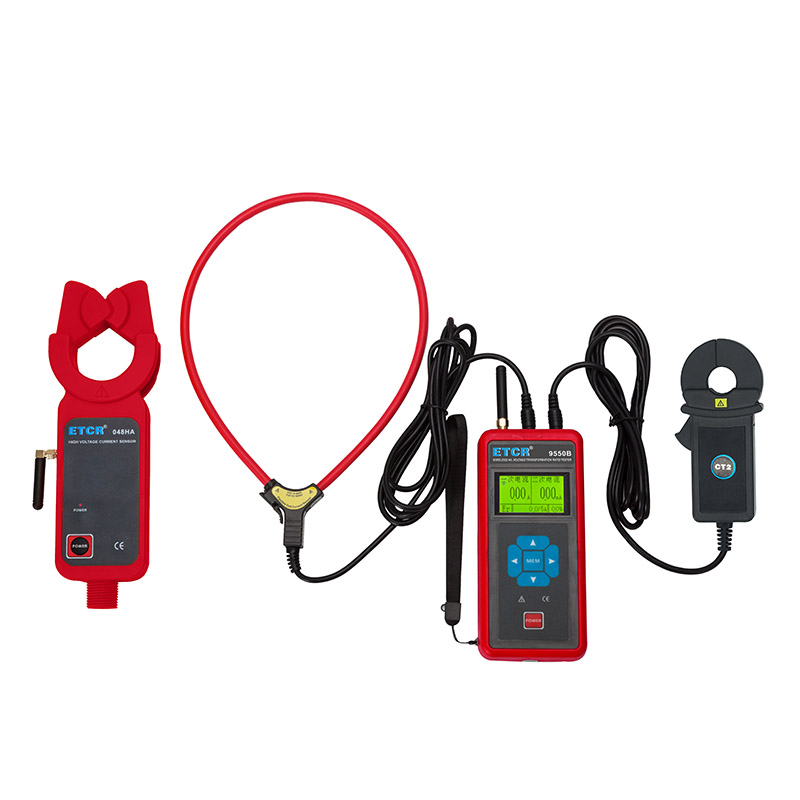

ETCR9550B無線高壓CT變比測試儀由一次高壓電流鉗、一次低壓柔性電流鉗、二次電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成，高壓電流鉗采用高性能坡莫合金制作，測試精度高。高壓電流鉗與主機無線通訊，高壓鉗具有獨特的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，操作安全省時快捷。柔性電流鉗與主機有線連接，柔性電流鉗輕巧細小，適合空間狹小場所（如配電柜內的母排等）。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣特點，絕緣等級110kV。儀表具有存儲功能，USB通信接口，存儲數據可上傳電腦進行歷史數據讀取、查閱、保存、打印等。
產品特點
1、一次高壓電流鉗創新的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，安全省時快捷。高壓電流鉗與主機采用無線傳輸方式，傳輸距離100m。
2、一次柔性電流鉗特別適用于狹小空間和排線密集場所，與主機采用有線連接。
3、存儲功能，存儲數據3000組。
4、USB通信接口。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | LR03 1.5V×4 |
| 顯示屏 | LCD尺顯示域：44mm×27mm；帶背光 |
| 測試方式 | 鉗形CT |
| 一次高壓電流鉗測試 | 量程：0.00A～800A；分辨率：0.01A；精度：±0.5%FS |
| 一次柔性電流鉗測試 | 量程：0.0A～3000A；分辨率：0.1A；精度：±1.0%FS |
| 二次電流測試 | 量程：0.00mA～5A；分辨率：0.01mA；精度：±0.5%FS |
| 變比測量范圍 | 1～9999 |
| 變比分辨率 | 0.1 |
| 角差測試 | 量程：0～360°；分辨率：1°；精度：±3° |
| 換檔 | 全自動換檔 |
| 采樣速率 | 2次/秒 |
| 數據存儲 | 3000組，按HOLD鍵保持?jǐn)?shù)據并自動編號存儲（掉電或更換電池不會丟失數據） |
| 數據保持 | 按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持 |
| 數據查閱 | 按HOLD鍵+POWER鍵可以進入數據查閱模式 |
| 溢出顯示 | 超量程溢出功能：“OL ”符號顯示 |
| 無信號指示 | 當主機沒有收到發射信號時提示“無信號” |
| 自動關機 | 開機約15分鐘后，儀表將自動關機 |
| 電池電壓 | 當電池電壓低于5.2V±0.3V時，電壓低符號顯示，提醒更換電池 |
| 一次高壓電流鉗尺寸 | 鉗口尺寸：Φ48mm；外形尺寸：255mm×84mm×39mm； |
| 一次柔性電流鉗尺寸 | 鉗口尺寸：Φ200mm；外形尺寸：200mm×245mm×13mm |
| 二次低壓電流鉗尺寸 | 鉗口尺寸：Φ16mm；外形尺寸：110mm×53mm×22mm |
| 一次高壓電流鉗傳輸距離 | 無線傳輸距離100m |
| 外界干擾 | 避免特強電磁場；避免433MHz、315MHz同頻干擾 |
| 伸縮絕緣桿尺寸 | 約4300mm |
| 絕緣桿耐壓 | 110kV |
| 絕緣強度 | 主機與檢測儀：AC1000V/rms(外殼與螺釘之間) |
| 儀表尺寸 | 78mm×165mm×42mm； |
| 儀表質量 | 接收器：約302g（含電池）；總質量：約6.5kg（含附件） |
| 工作溫濕度 | -25℃～45℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 一次電流量程 | 二次電流量程 | 角差測試 | 其他 |
| 0.0A ～800A | 0.0mA～5A | -- | / |
| 0.0A ～800A | 0.0mA～10A | -- | 同時測量3路二次電流 |
| 0.0A ～800A /3000A | 0.0mA～5A | 有 | / |
| 0.0A～800A/3000A | 0.0mA～10A | 有 | 諧波/電壓/功率測量、藍牙 |
