產品系列 : 數字式接地電阻測試儀
接地電阻測量，對地電壓測量
測量方式：三線法、二線法
接地電阻量程：0.00Ω～2000Ω
電阻測量精度：±2%rdg±3dgt
接地電壓量程：AC 0V～600V
電壓測量精度：±2%rdg±3dgt
報警功能：可設置報警閾值
數據存儲：400組
顯示模式：超大背光LCD
地樁式接地電阻測量
線阻校驗功能
電池低壓提示
過載保護功能
產品簡介

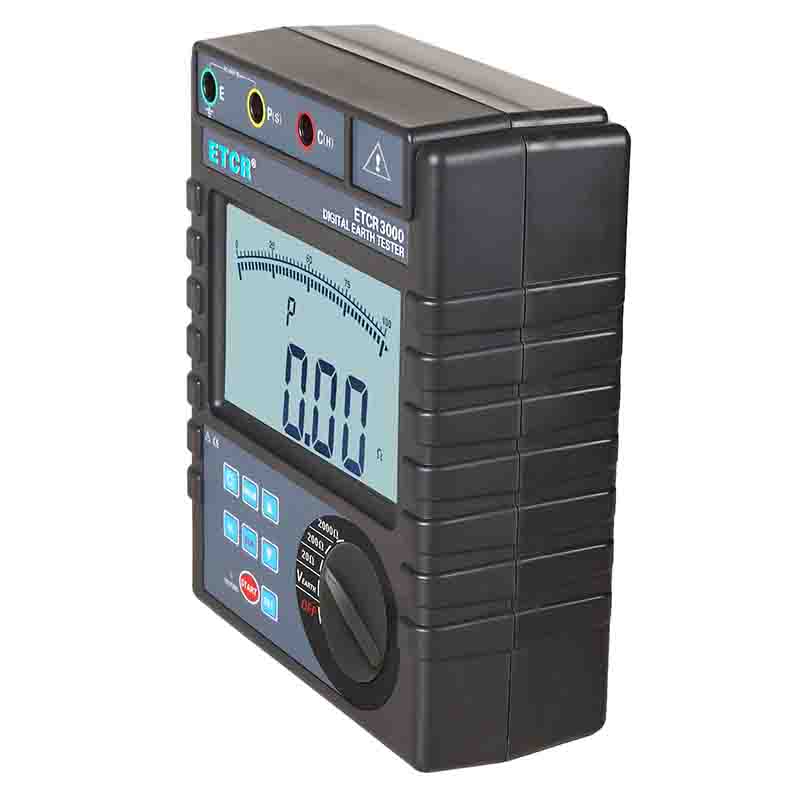

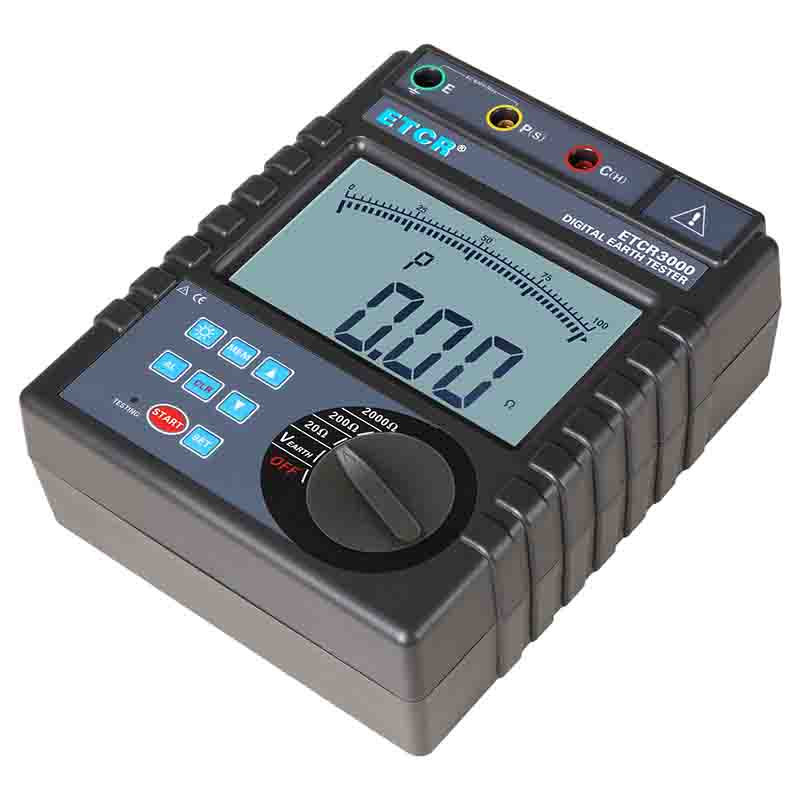

ETCR3000數字式接地電阻測試儀又稱接地電阻表、數字接地電阻表、地樁式接地電阻儀、接地?fù)u表，用于接地電阻測量、接地電壓測量，儀表采用數字及微處理技術，精密3線或簡易2線法測量接地電阻，其廣泛應用于電力、電信、氣象、建筑、防雷及工業電氣設備等行業。
ETCR3000數字式接地電阻測試儀由主機、測試線等組成。具有獨特的線阻校驗功能，對現場低值接地電阻測量更精確，能避免因測試線長時間使用線阻變化引起的誤差；能避免因測試線未完全插入儀表接口或接觸不良引起的誤差；能避免因用戶更換或加長測試線引起的誤差等。儀表采用超大LCD顯示，白屏背光，棒圖指示，一目了然。存儲400組數據，具有最大、最小、平均值指示，具有歷史數據讀取、查閱等功能。
產品特點
1、精密3線或簡易2線法測量接地電阻。
2、具有獨特的線阻校驗功能、抗干擾能力和環境適應能力，接地電阻測量更精確。

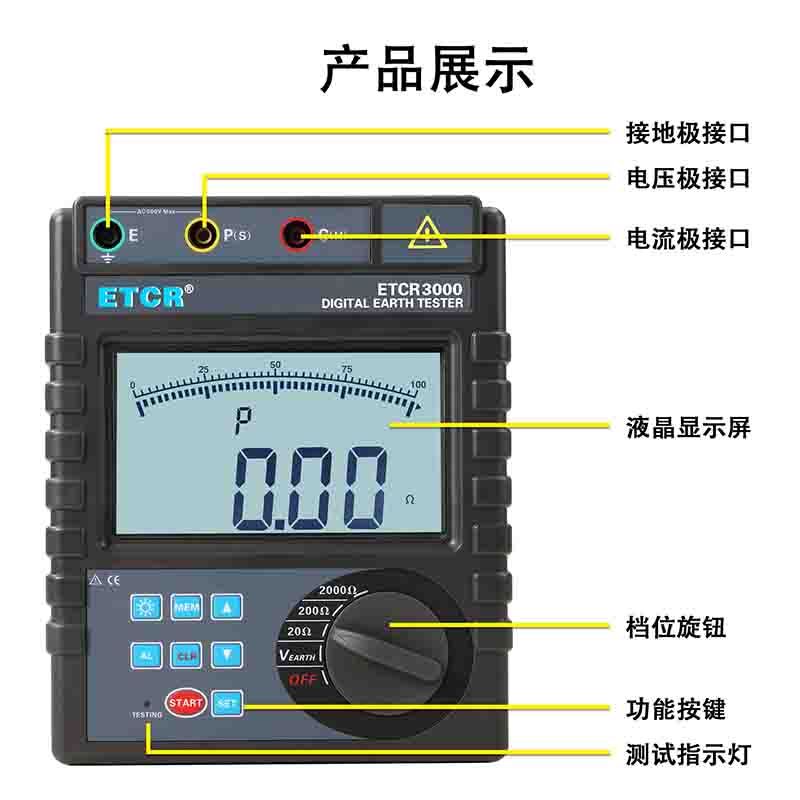

3、主機超大LCD顯示，白屏背光，棒圖指示，一目了然。
4、報警功能，可設置報警閾值。
5、數據存儲400組。
技術參數
1、量程及精度
| 測量功能 | 量 程 | 精度 | 分辨力 |
| 接地電阻 | 0.00Ω～20Ω | ±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) | 0.01Ω |
| 0.1Ω～200Ω | 0.1Ω | ||
| 1Ω～2000Ω | 1Ω | ||
| 接地電壓 | 0～600V AC | ±2%rdg±3dgt | 1V |
2、技術規格
| 規格名稱 | 規格參數 |
| 功 能 | 接地電阻測量，對地電壓測量 |
| 電 源 | LR14 1.5V×6 |
| 顯示屏 | 4位超大LCD顯示，顯示域：128mm×75mm，帶背光 |
| 測量指示 | 測量中LED閃爍指示，LCD倒計數顯示 |
| 測量方式 | 精密三線測量、簡易兩線測量 |
| 測量方法 | 接地電阻：額定電流變極法，測量電流20mA Max； 對地電壓：平均值整流 |
| 測試頻率 | 128Hz |
| 測試電流 | ＞20mA（正弦波） |
| 數據模式 | 平均值、最大值、最小值 |
| 線阻校驗 | 避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確 |
| 測量時間 | 對地電壓：約3次/秒；接地電阻：約15秒/次 |
| 測量次數 | 5000次以上(20Ω檔測量10Ω，測1次，停30秒再測) |
| 線路電壓 | 測量對地電壓：AC 600V以下測量 |
| 數據存儲 | 400組，閃爍顯示“FULL”符號表示存儲已滿 |
| 數據保持 | 數據保持功能：“HOLD”符號顯示 |
| 數據查閱 | 數據查閱功能：“READ”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 報警功能 | 測量值超過報警設定值時，LCD閃爍顯示報警符號 |
| 報警臨界值設置范圍 | 電阻：0Ω～2000Ω，電壓：0.0V～600.0V |
| 電池電壓 | 當電池電壓降到約7.8V時，電池電壓低符號顯示，提醒更換電池。 |
| 工作電流 | 背光：25mA Max |
| 待機: 25mA Max(背光關閉) | |
| 測量：200mA Max(背光關閉) | |
| 過載保護 | 測量接地電阻：E-P、E-C各端口間AC 280V/3秒 |
| 絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |

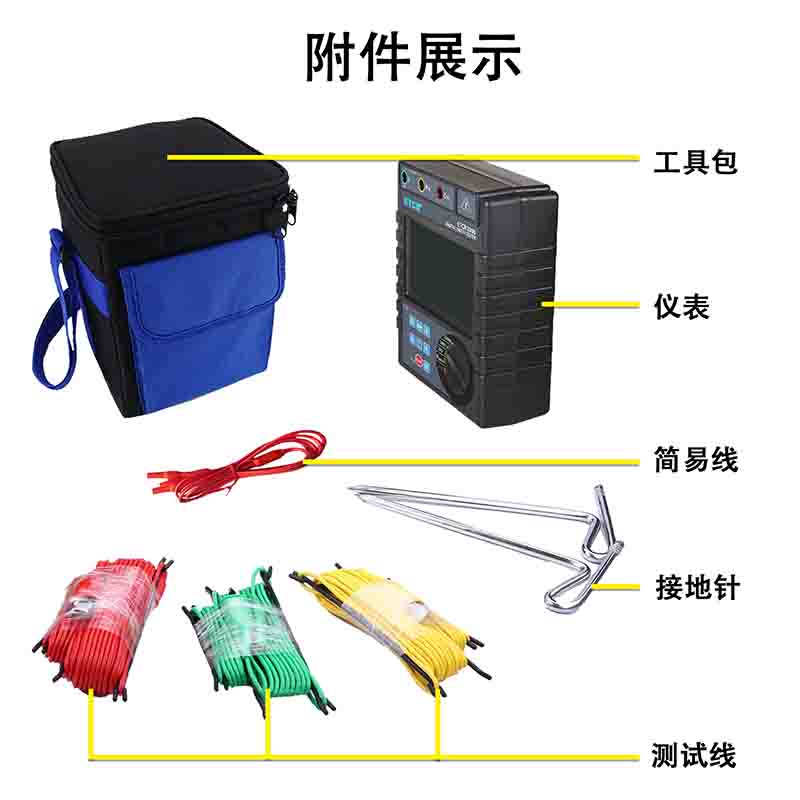

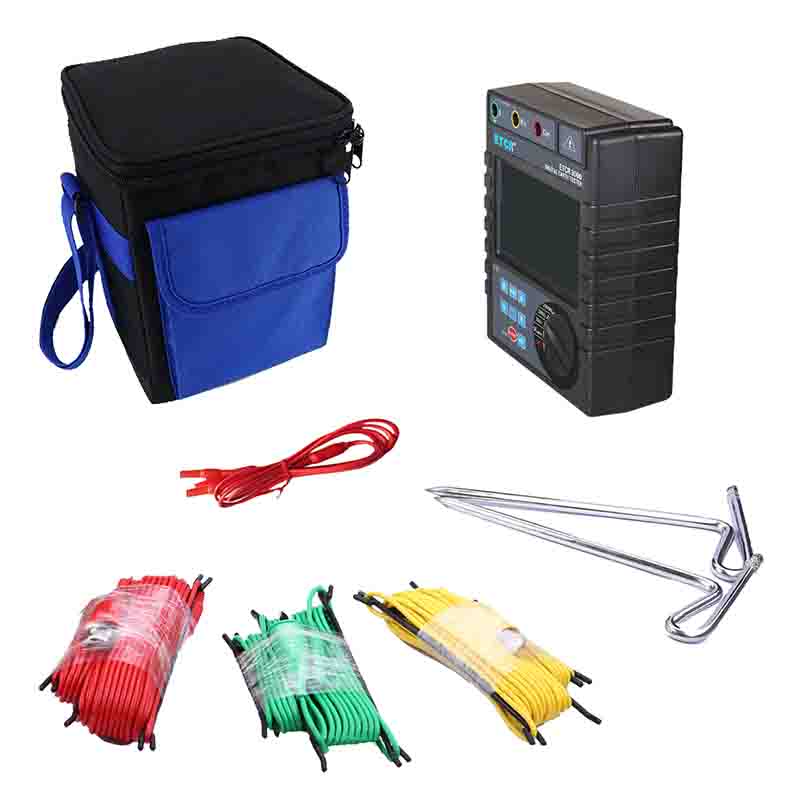

| 測 試 線 | 3條：紅色15m，黃色10m，綠色5m各1條 |
| 簡易測試線 | 紅色1.6m |
| 輔助接地棒 | 2根：φ9mm×230mm |
| 儀表尺寸 | 215mm×178mm×83mm |
| 儀表質量 | 儀表：約1290g(含電池)，總質量：約3.05kg（含附件） |
| 工作溫濕度 | 工作溫濕度：-10℃～40℃；80%RH以下；存放溫濕度：-20℃～60℃；70%RH以下 |
| 電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1、污染等級2、CAT Ⅲ 300V |
型號對比
| 產品型號 | 電阻量程 | 電阻率量程 | 電壓量程 | 其他 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 儲存功能 |
| 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB通信 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
| 0.00Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
| 0.10Ω～2000Ω | -- | AC 0V～600V | 輔助樁、交直流電壓報警；保護功能 |
| 0.10Ω～30.00kΩ | 0.00Ωm~9000kΩm | DC/AC 0V～600V | 輔助樁、交直流電壓報警 |
| 0.000Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；USB通信 |
| 0.000Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB/藍牙通信 |
