產品系列 : 數字式接地電阻測試儀
充電樁、光伏板及其它防雷設施接地電阻測量，接地電壓測量，交直流電壓測量
測量方法：兩線法、三線法
接地電阻量程：0.10Ω～2000Ω
交流電壓量程：0.0V～600V AC
交流電壓精度：±2%rdg±3dgt
直流電壓量程：0.0V～1500V DC
直流電壓精度：±2%rdg±3dgt
電源：LR6 1.5Vx6
顯示域：58mm×46mm
輔助樁報警功能
電壓報警功能
線阻校驗功能
自動關機功能
產品簡介

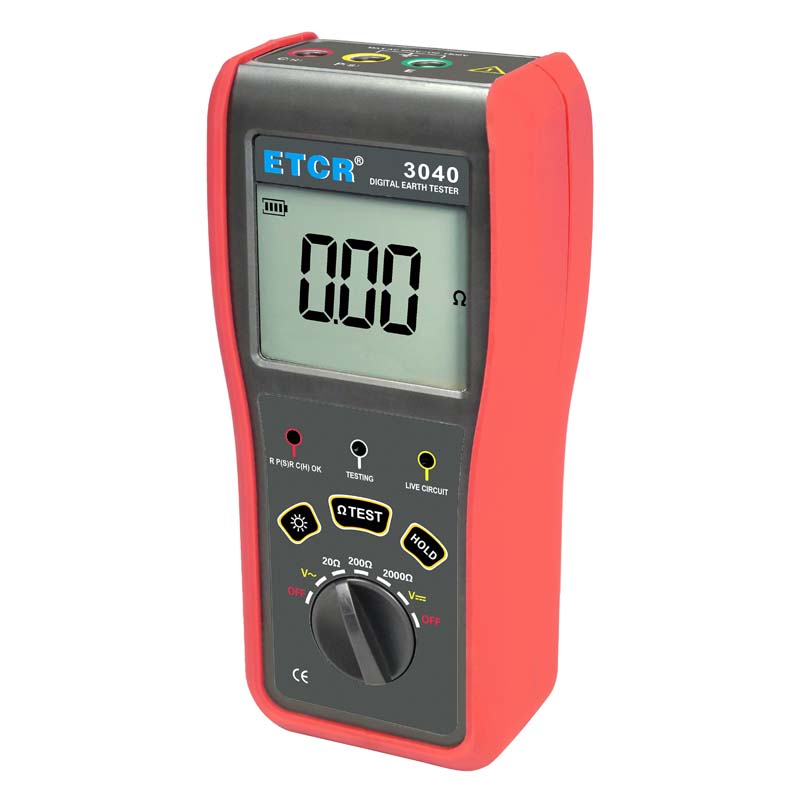

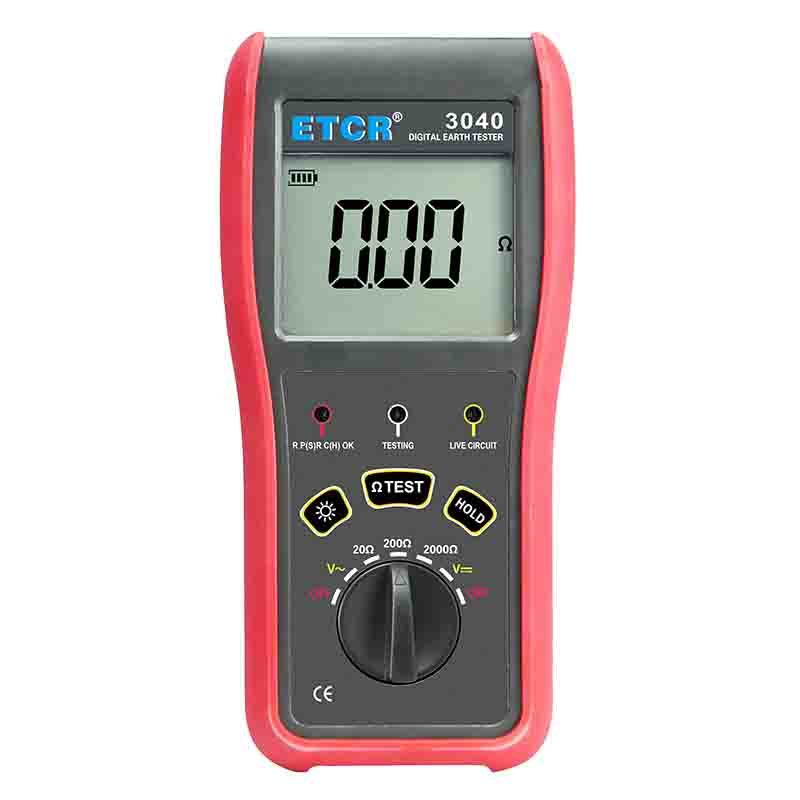

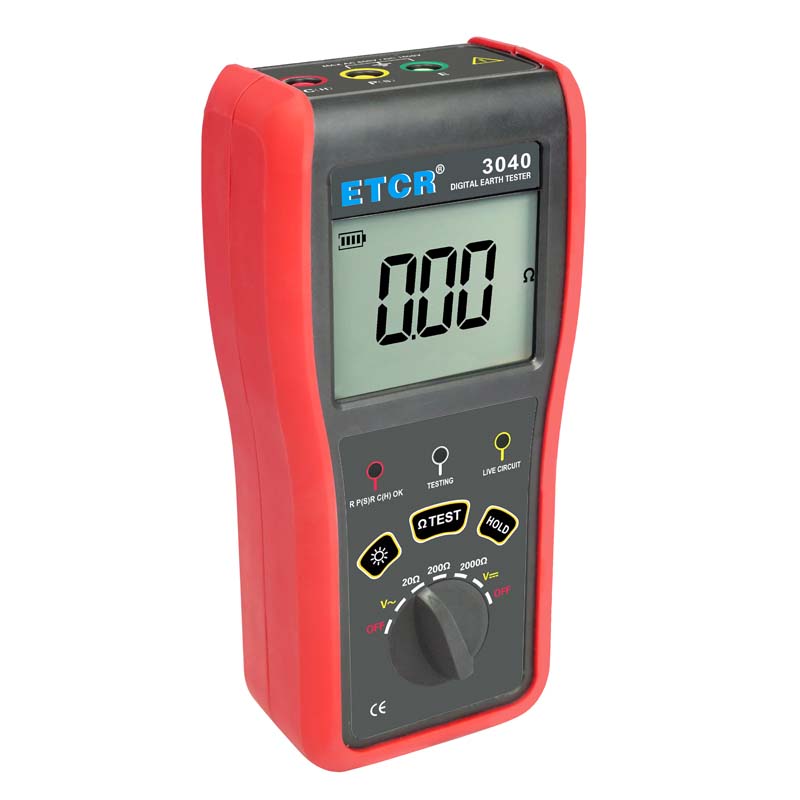

ETCR3040數字式光伏接地電阻測試儀專為充電樁、光伏板以及其它防雷設施現場測量接地電阻、對地電壓、交流電壓、直流電壓而精心設計制造，測試儀采用數字及微處理技術，精密3線法或2線法測量接地電阻，采用額定電流變極法測量交流電壓，采用真有效值采集法測量直流電壓。儀表具有線阻校驗功能，能避免因測試線未完全插入儀表接口或接觸不良引起的誤差及因用戶更換或加長測試線引起的誤差，使得現場低值接地電阻測量更準確可靠。儀表具有輔助接地樁報警功能，儀表在測試時能顯示輔助接地樁的阻值，指示燈顯示輔助接地樁接地是否良好，避免輔助接地極接地電阻過大引起的誤差。測試對地電壓時，當電壓大于36V時發出報警，保護操作人員安全。

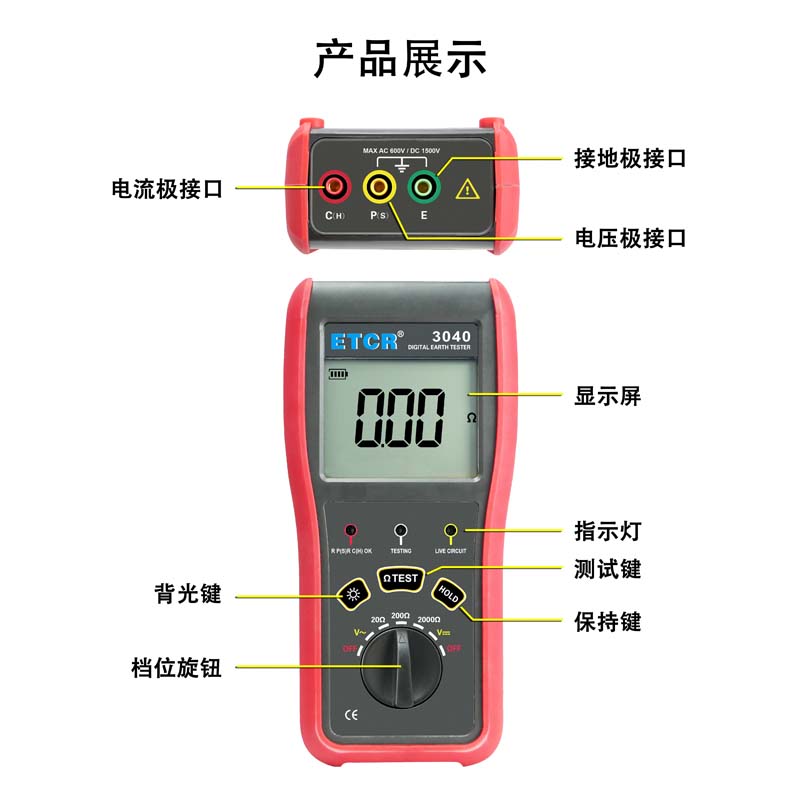

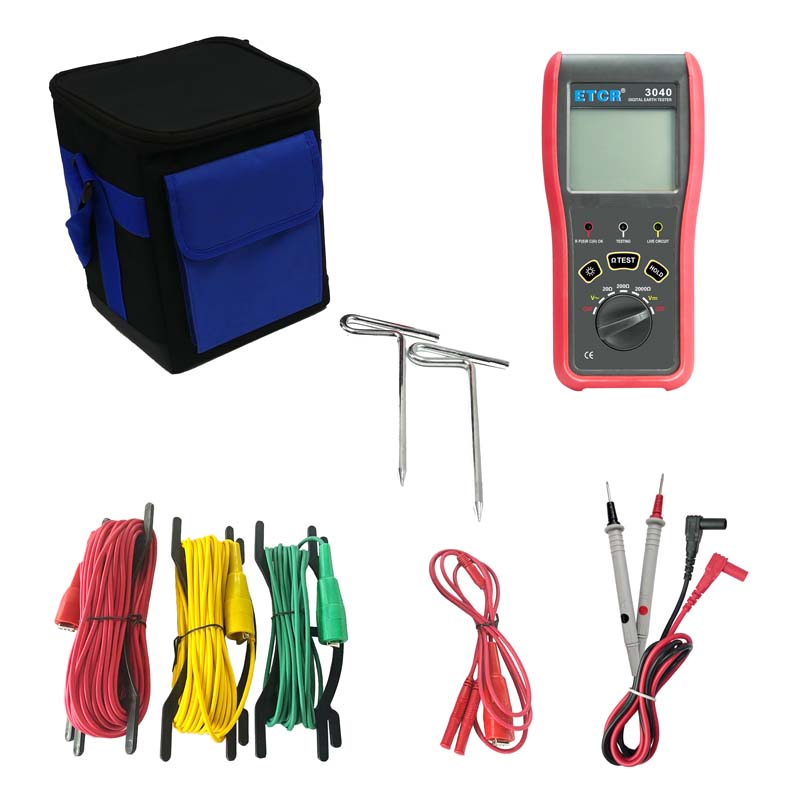

ETCR3040光伏接地電阻測試儀由主機、測試線等組成。接地電阻量程0.1Ω～2000Ω，交流電壓量程：0.0V～600V AC，直流電壓量程：0.0V～1500V DC。具有自動關機功能、儀表全量程自動換擋、抗干擾能力強、操作更簡易。其廣泛應用于充電樁接地，太陽能光伏板接地，及其它防雷接地電阻測量。
產品特點
1.防滑防摔設計，機身輕巧，攜帶方便，操作更便捷。
2.直流電壓量程DC 1500V，特別適用于光伏板、充電樁使用。
3.具有輔助接地樁判斷功能，儀表在測試時能顯示輔助接地樁的阻值，能避免輔助接地極接地電阻過大引起的誤差。
4.具有線阻校驗功能，能避免因測試線接觸不良引起的誤差。使得現場低值接地電阻測量更準確可靠。
技術參數
1、電阻量程及精度
| 檔位 | 量 程 | 精度 | 分辨力 |
| 20Ω | 0.10Ω～2.00Ω | ±2%rdg±0.15Ω | 0.01Ω |
| 2.00Ω～20.00Ω | ±2%rdg±3dgt | ||
| 200Ω | 0.1Ω～200Ω | ±2%rdg±3dgt | 0.1Ω |
| 2000Ω | 1Ω～2000Ω | ±2%rdg±3dgt | 1Ω |
2、電壓量程及精度
| 測量功能 | 量 程 | 精度 | 分辨力 |
| 交流電壓 | 0.0V～600V （50-60Hz） | ±2%rdg±3dgt | 0.1V |
| 直流電壓 | 0.0V～99.0V | ±2%rdg±3dgt | 0.1V |
| 100V～999V | 1V | ||
| 1.00kV～1.50kV | 10V |
3、一般規格
| 規格名稱 | 規格參數 |
| 功 能 | 光伏板、充電樁及其它防雷設施接地電阻測量，對地電壓測量，交直流電壓測量 |
| 電 源 | LR6 1.5Vx6 |
| 顯示屏 | 4位LCD屏，顯示域：58mm×46mm，帶背光 |
| 測量方式 | 精密三線測量、簡易兩線測量 |
| 電阻測量 | 量程：0.10Ω～2000Ω， 精度：2%rgd， 分辨率：0.01Ω |
| 交流電壓測量 | 量程：0.0V～600V， 精度：2%rgd， 分辨率：0.1V |
| 直流電壓測量 | 量程：0.0V～1500V， 精度：2%rgd， 分辨率：0.1V |
| 測試頻率 | 128Hz |
| 測試電流 | ＞20mA（正弦波） |
| 輔助樁報警 | 通過R P(S)R C(H) OK指示燈判斷，能避免輔助接地極接地電阻過大引起的誤差 |
| 電壓報警 | 當電壓＞36V時，觸發Live circuit指示燈閃爍，蜂鳴器報警 |
| 線阻校驗 | 避免因測試線未完全插入儀表接口或接觸不良或用戶更換加長測試線等引起的誤差，使接地電阻測量更準確 |

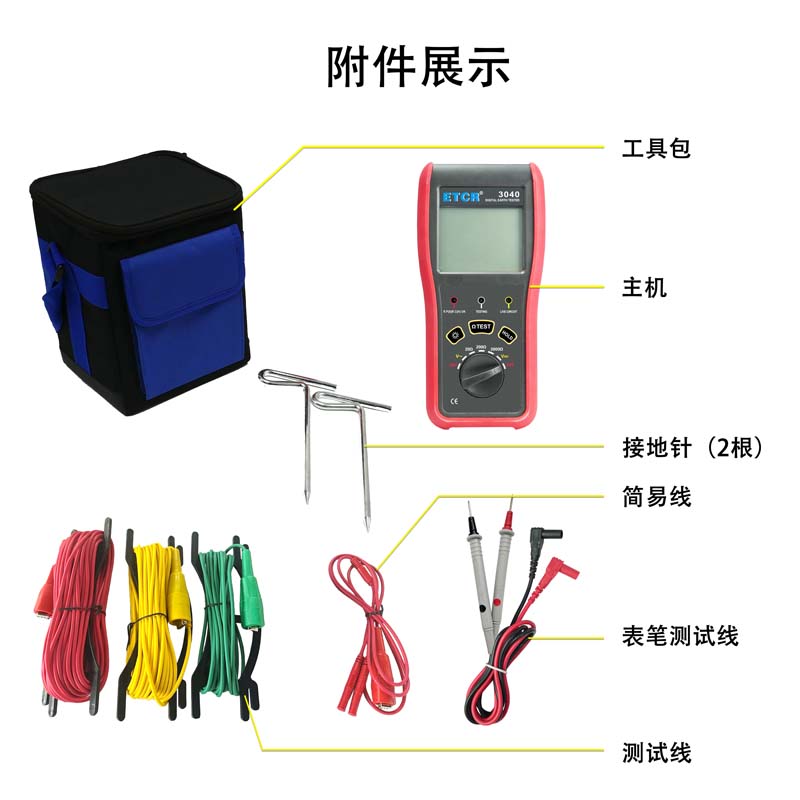

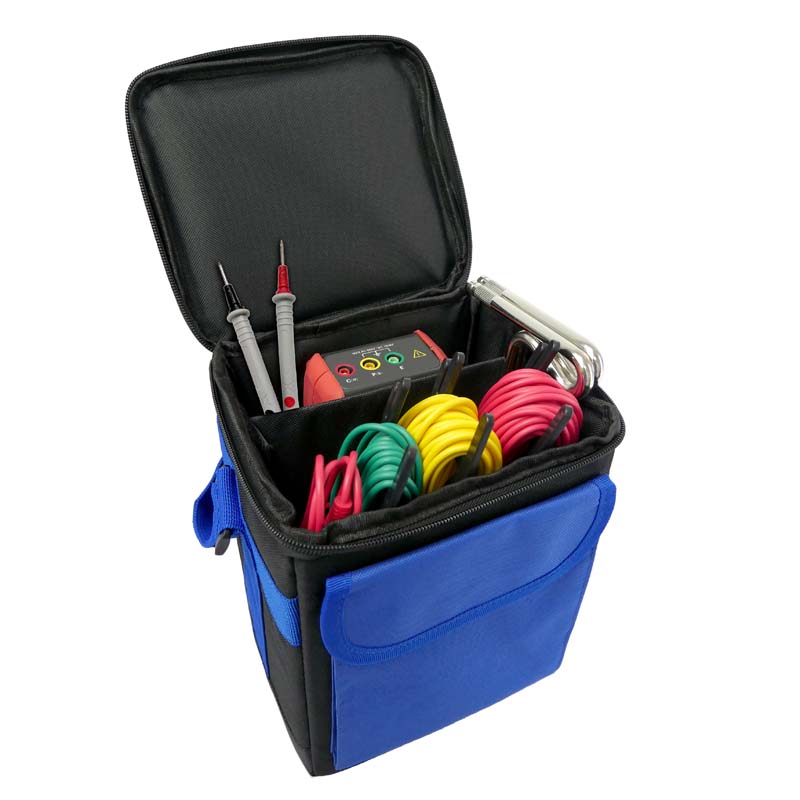

| 測 試 線 | 紅色15m，黃色10m，綠色5m（共3條） |
| 簡易測試線 | 紅色1.5m |
| 輔助接地棒 | 2根：φ9mm×230mm |
| 測量時間 | 對地電壓：約2次/秒；接地電阻：約5秒/次 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 電池電壓 | 當電池電壓過低時，低壓符號“ ”閃爍顯示，提醒更換電池。 |
| 工作電流 | 背光：56mA Max |
| 待機: 20mA Max(背光關閉) | |
| 測量：200mA Max(背光關閉) | |
| 自動關機 | 10分鐘無操作自動關機 |
| 儀表尺寸 | 183mm×89mm×56mm |
| 儀表質量 | 儀表：約495g(含電池)，總重量：約 2.5kg（含附件） |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -20℃～60℃；70%RH以下 |
| 過載保護 | 測量接地電阻：E-P、E-C各端口間AC 280V/3秒 |
| 耐 壓 | AC 3700V/rms(電路與外殼之間) |
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1、污染等級2、CAT Ⅲ 300V、JJG 366-2004 接地電阻表 |

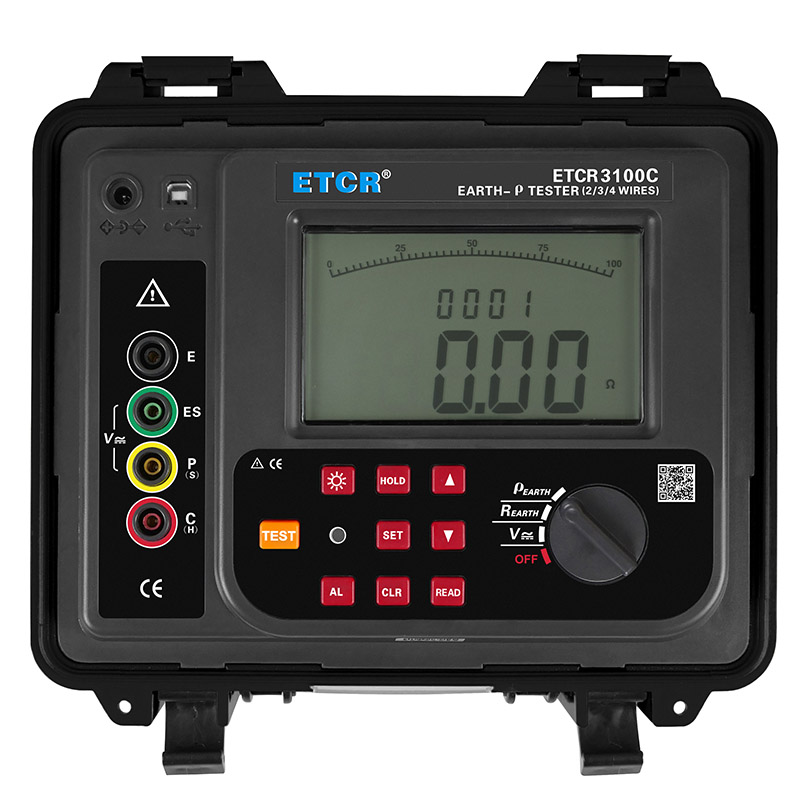

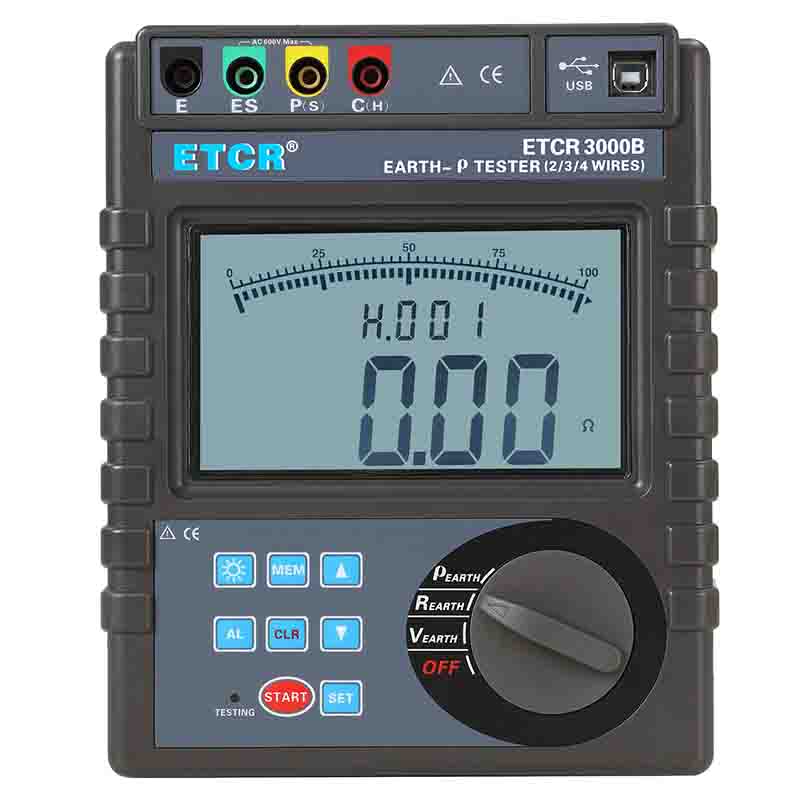

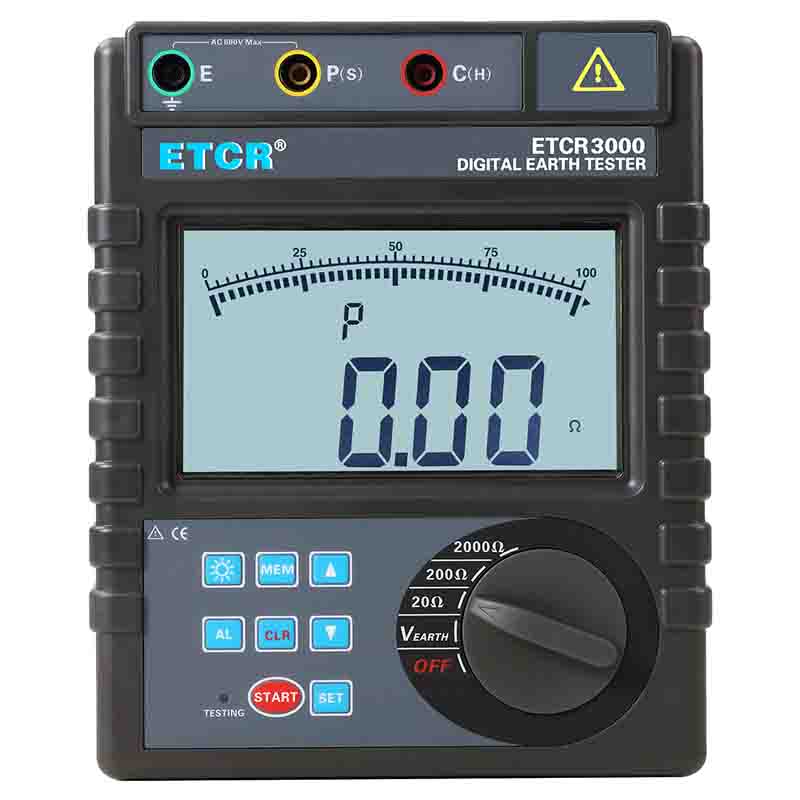

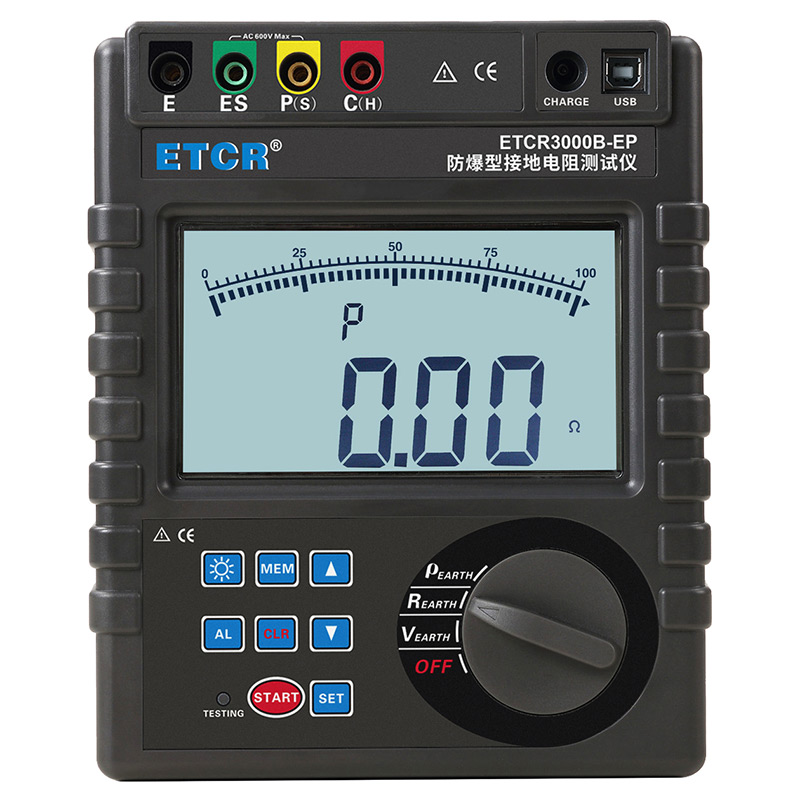

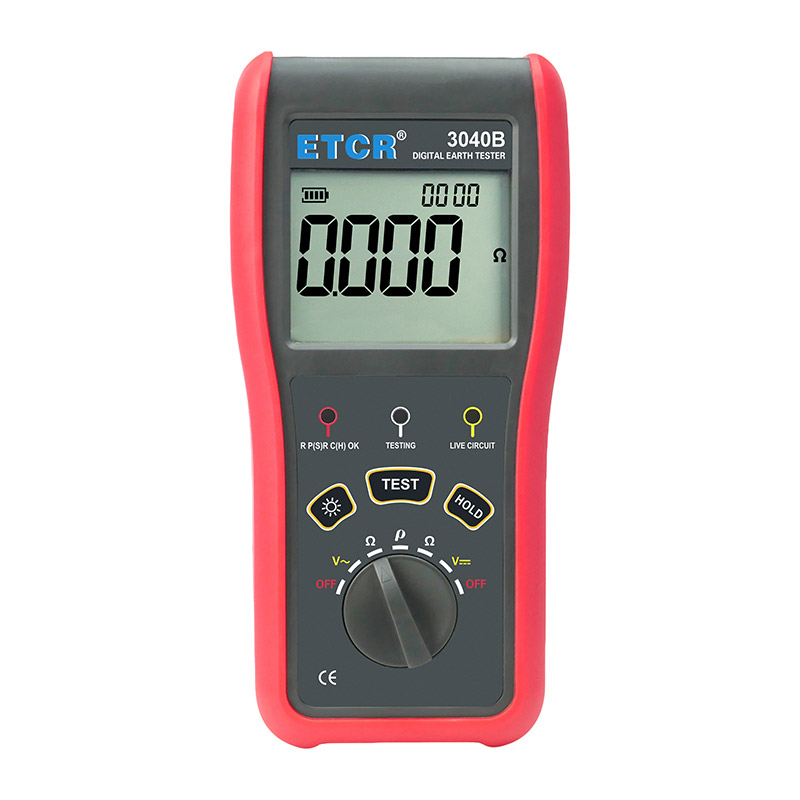

型號對比
| 產品型號 | 電阻量程 | 電阻率量程 | 電壓量程 | 其他 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 儲存功能 |
| 0.00Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB通信 |
| 0.00Ω～2000Ω | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
| 0.00Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；防爆證；USB通信 |
| 0.10Ω～2000Ω | -- | AC 0V～600V | 輔助樁、交直流電壓報警；保護功能 |
| 0.10Ω～30.00kΩ | 0.00Ωm~9000kΩm | DC/AC 0V～600V | 輔助樁、交直流電壓報警 |
| 0.000Ω～30.00kΩ | -- | AC 0V～600V | 儲存功能；USB通信 |
| 0.000Ω～30.00kΩ | 0.00Ωm~9000kΩm | AC 0V～600V | 儲存功能；USB/藍牙通信 |
