產品系列 : 三路電流記錄儀
用于1～3路直流/交流電流測量，在線監測記錄，故障查找，線路檢修
測量通道：3路
鉗口尺寸：30mm×35mm
電流量程：AC/DC 0.0A～1000A
測量精度：±2%rdg±5dgt
分辨力：0.1A
數據存儲：20萬組
下載速度：60kB / Min
記錄周期：1秒～99分鐘可設定
記錄時間：7天
電源：DC3.7V，2500mAh鋰電池
顯示屏：1.9寸LCD
USB通信
產品簡介

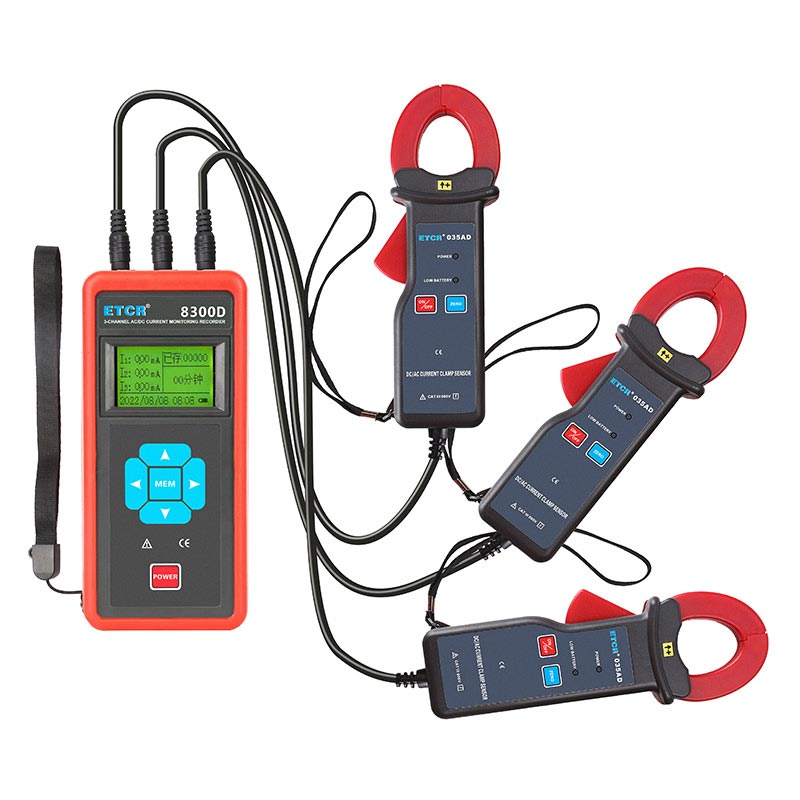

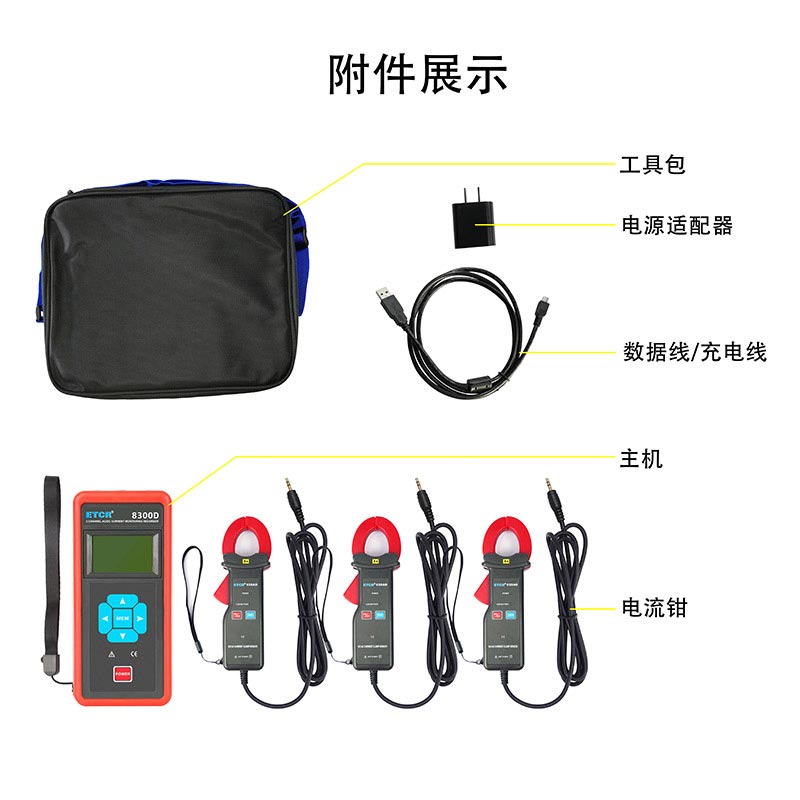

ETCR8300D三通道直流/交流電流記錄儀又稱多通道電流記錄儀，用于現場在線同時監測、記錄1～3路直流或交流電流，故障查找，線路檢修。儀表由記錄儀主機、電流鉗、充電器、數據上傳軟件、通訊線等組成，可廣泛應用在380/220V電力系統中，為用電檢查人員提供安全、準確、便捷的電力儀器。
ETCR8300D三通道直流/交流電流記錄儀主機采用LCD顯示，三通道同屏顯示，一目了然，有中文操作界面和英文操作界面兩款選擇，適合于不同國家的工程技術人員。記錄儀采用大容量可充電鋰電池，續航最多可以持續記錄72小時。具有系統時鐘功能和超大存儲空間，能現場設定監測記錄時間，能存儲20萬組數據，具有自動存儲間隔時間設定功能，記錄周期從1秒～99分鐘內設置。配有USB通信接口數據上傳軟件具有歷史數據讀取、查閱、保存、報表等功能。
產品特點
1、電流鉗選用坡莫合金制作，確保了常年無間斷監測的高精度、高穩定性、高可靠性。
2、主機可配置1至3個電流鉗，用戶根據需求選型。
3、可設置記錄間隔時間。
4、存儲功能，20萬組數據超大存儲空間。
5、可充電鋰電池，節電模式下連續工作約72小時，更換電池不會丟失數據。
6、USB通信接口。
品展示.jpg)
技術參數
| 規格名稱 | 規格參數 |
| 電源 | DC3.7V，2500mAh鋰電池 |
| 顯示屏 | 1.9寸LCD，分辨率128x64，帶背光 |
| 電流鉗數量 | 1～3個（選型） |
| 測試方式 | 鉗形CT |
| 電流測試 | 量程AC/DC 0.0A～1000A |
| 采樣速率 | 約2次/秒 |
| 數據存儲 | 20萬組（掉電或更換電池不會丟失數據）；1組數據為同時記錄1～3路電流鉗的數據 |
| 記錄周期 | 1秒～99分鐘內設定記錄間隔時間，0秒為不自動存儲 |
記錄時間（外部供電） | 1秒間隔，可連續記錄48小時 |
| 10秒間隔，可連續記錄120小時 | |
| 1分鐘間隔，可連續記錄168小時 | |
| 下載速度 | 60kB / Min |
| 線路電壓 | AC600V以下線路測試 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 電池電壓 | 使用3.7V可充電鋰電池，三格電量顯示，電量為零格時表示電池電壓低，請及時充電 |
| 額定電流 | 主機節電模式為12mA，最大49mA，互感器為7mA |
| USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
| 絕緣電阻 | 100MΩ或更大,1000V |
| 鉗口尺寸 | 30mm×35mm |
| 電流鉗尺寸 | 電流鉗035AD：122mm×70mm×33mm |
| 儀表尺寸 | 寬高厚78mm×165mm×42mm |
| 儀表質量 | 主機：約292g（含電池）；電流鉗035AD：約220g |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V) IEC61326(EMC標準) |
| 工作溫濕度 | -20℃～50℃；80%rh以下 |
| 存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品型號 | 鉗口尺寸 | 電流量程 | 續航時間 | USB通訊 |
| 25mm×30mm | AC 0.00mA～20A | 7天 | 有 |
| 35mm×40mm | AC 0mA～500A | 7天 | 有 |
| Φ100mm | AC 0.00A～9999A | 7天 | 有 |
| 30mm×35mm | AC/DC 0.0A～1000A | 72小時 | 有 |
