產品系列 : 三路電流記錄儀
1～3路交流電流、大電流測量；在線監測記錄，故障查找，線路檢修
測量通道：3路
鉗口尺寸：Φ100mm（可訂制）
電流量程：AC 0.00A～9999A
測量精度：±2%rdg±5dgt
分辨力：10mA
數據存儲：20萬組
下載速度：60kB / Min
記錄周期：1秒～99分鐘可設定
記錄時間：7天
電源：DC3.7V，2500mAh鋰電池
顯示屏：1.9寸LCD
USB通信
產品簡介

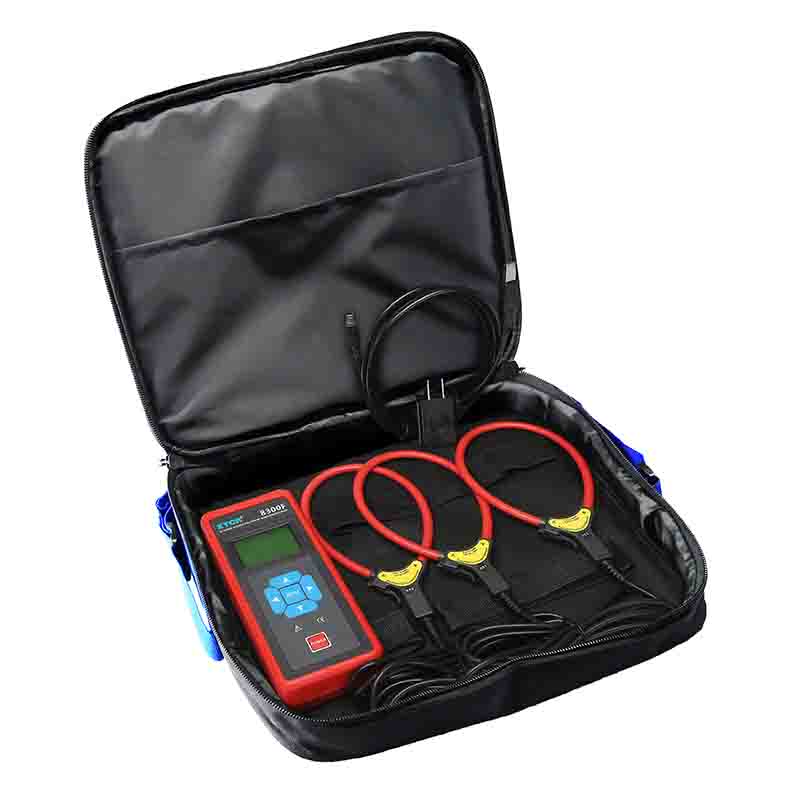

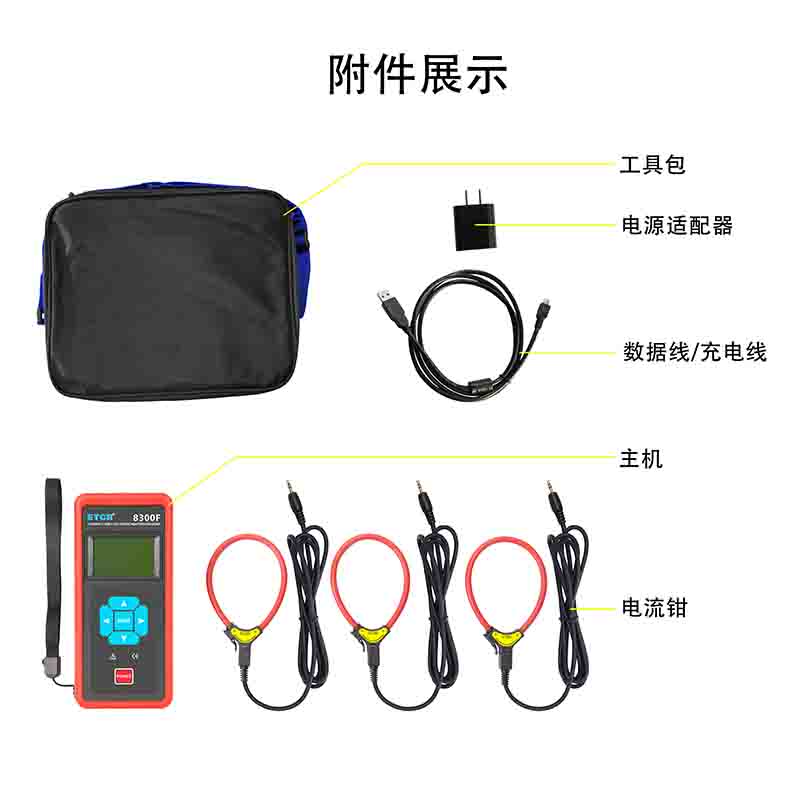

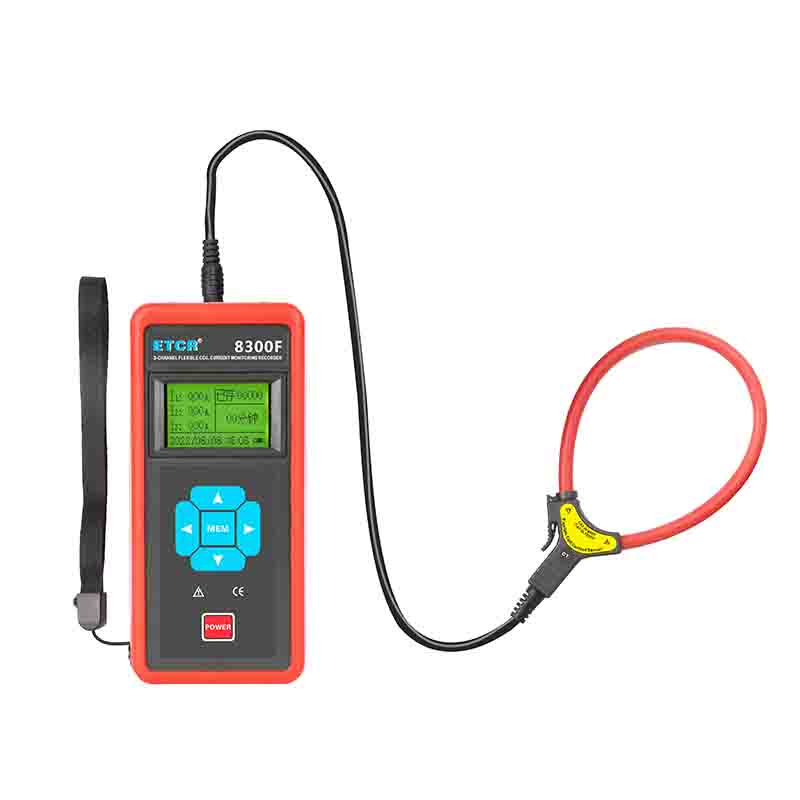

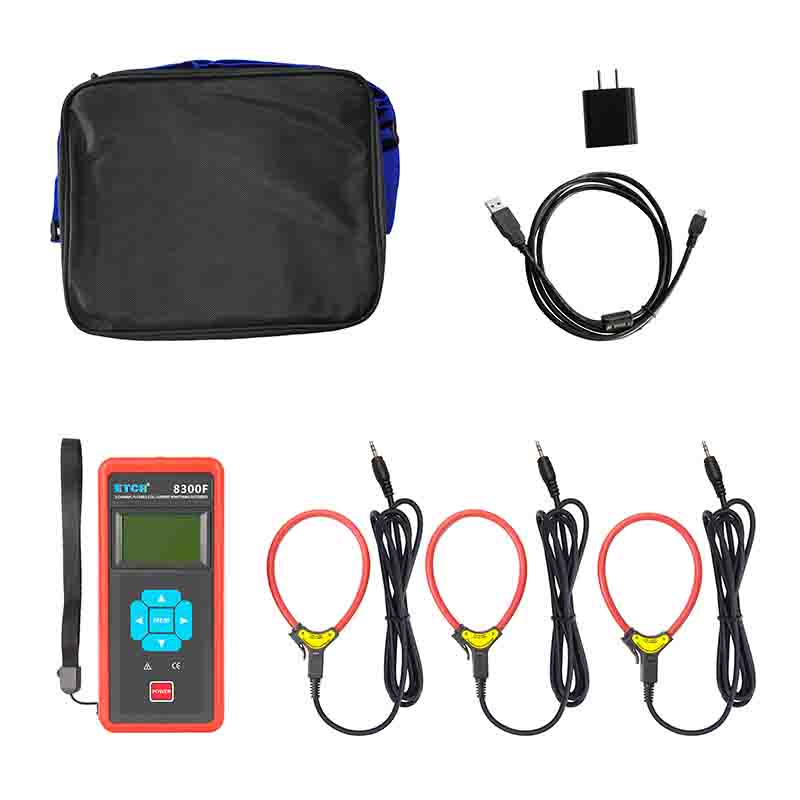

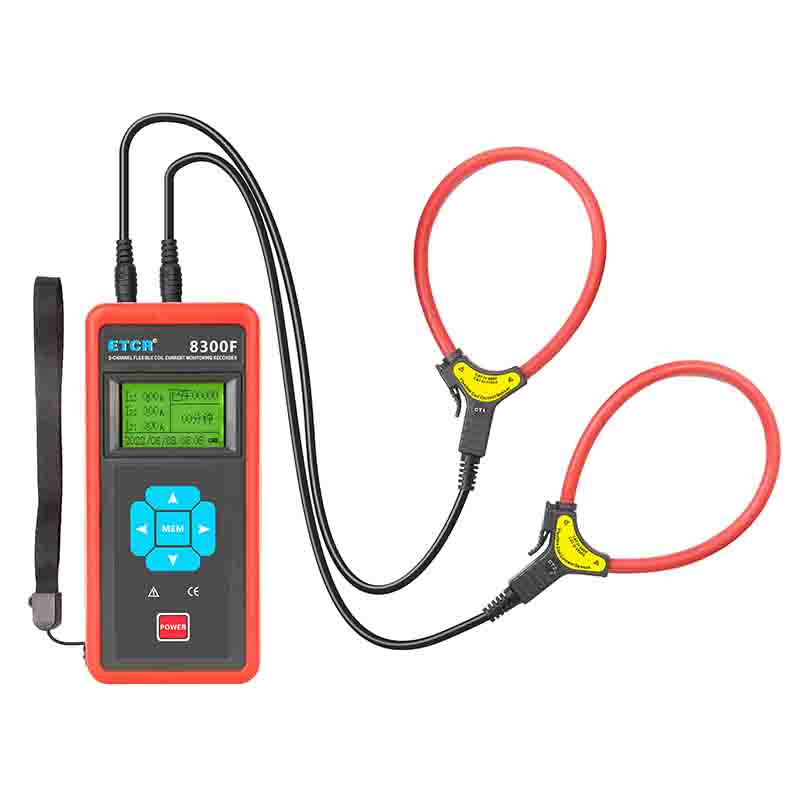

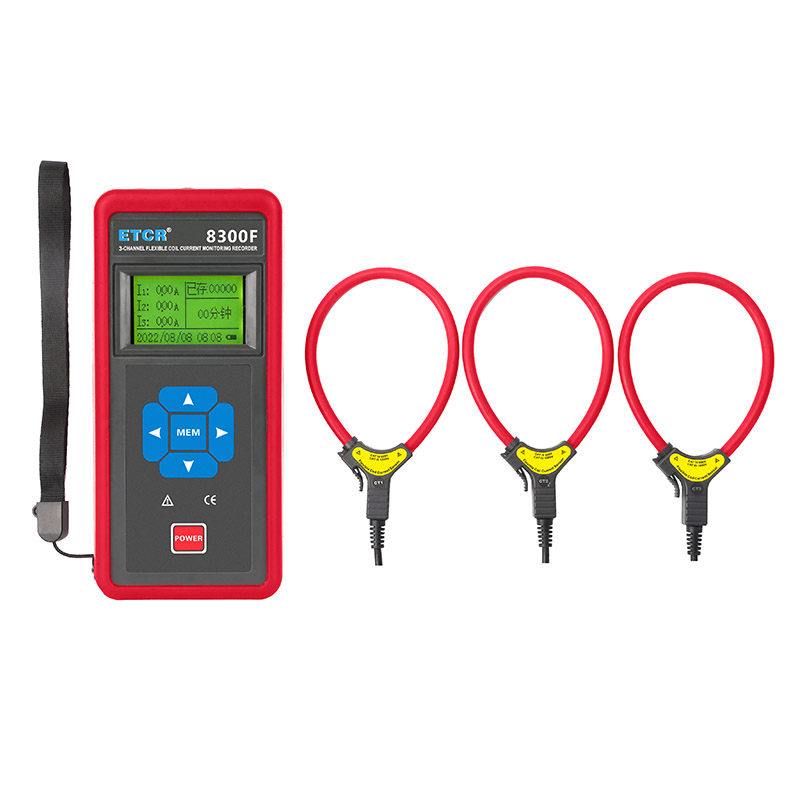

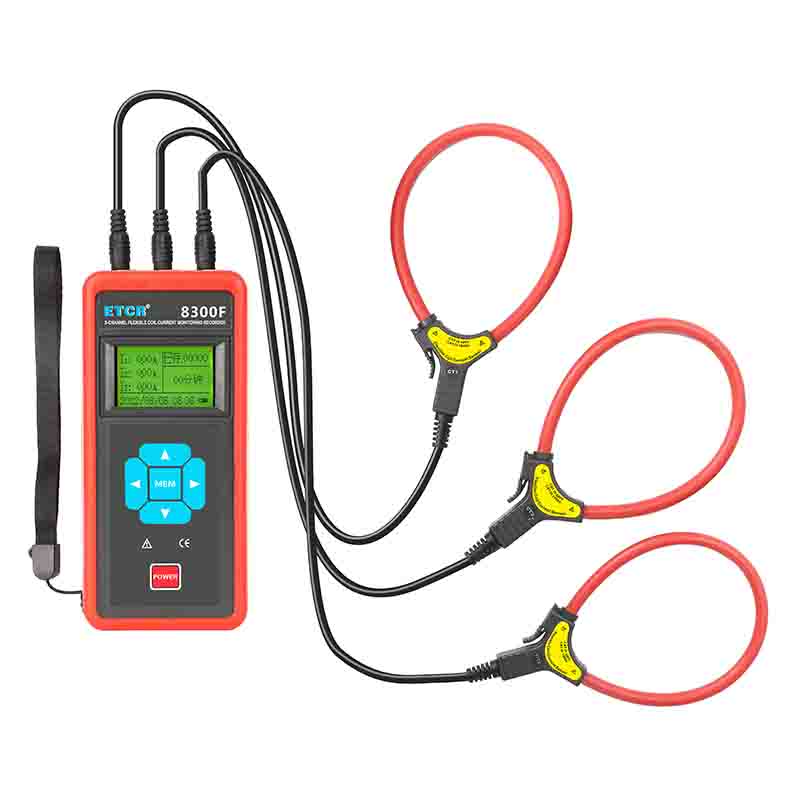

ETCR8300F三通道柔性線圈電流記錄儀又稱電流在線記錄儀、多通道電流記錄儀，用于現場在線同時監測、記錄1～3路交流電流，故障查找，線路檢修。由主機、柔性電流鉗、充電器、數據上傳軟件、通訊線等組成。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合排線密集的場所、大型異形導線、繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境的電流測試。

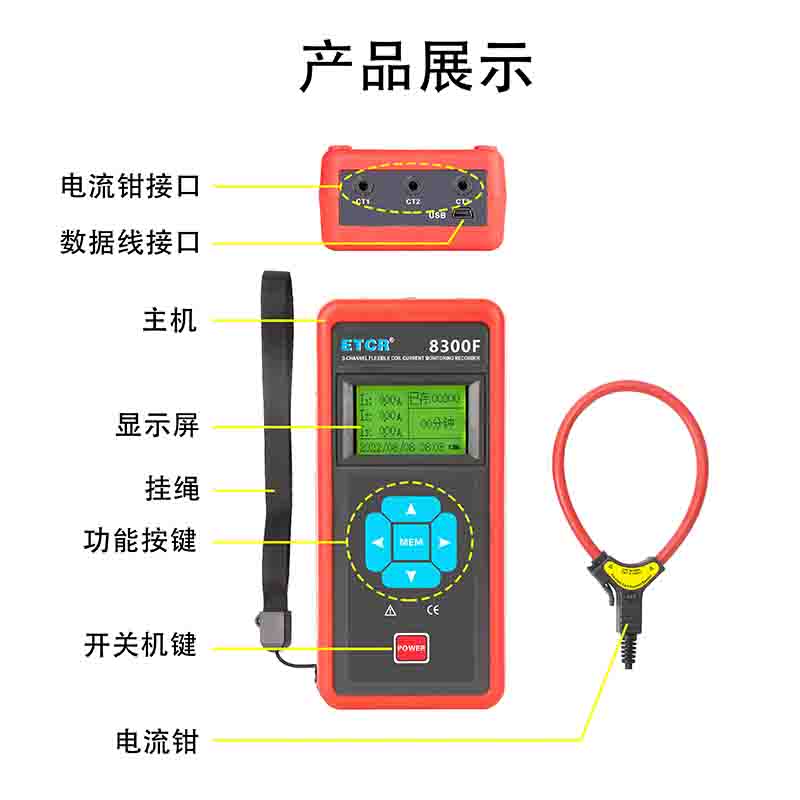

ETCR8300F三通道柔性線圈電流記錄儀主機采用藍屏LCD顯示，三通道同屏顯示，一目了然，有中文操作界面和英文操作界面兩款選擇，適合于不同國家的工程技術人員。記錄儀采用大容量可充電鋰電池，續航最多可以持續記錄7天。具有系統時鐘功能和超大存儲空間，能現場設定監測記錄時間，能存儲20萬組數據，具有自動存儲間隔時間設定功能，記錄周期從1秒～99分鐘內設置。配有USB通信接口數據上傳軟件具有歷史數據讀取、查閱、保存、報表等功能。
產品特點
1、柔性線圈無任何裸露金屬導體，非接觸測量，安全可靠。體積小、重量輕、柔軟靈活，適合狹窄環境和排線密集的場所，以及測量尺寸很大或形狀不規則的導體電流。用戶可根據需求定制線圈長度。
2、主機可配置1至3個電流鉗，用戶根據需求選型。
3、可設置記錄間隔時間。
4、存儲功能，20萬組數據超大存儲空間。
5、可充電鋰電池，節電模式下連續工作約7天，更換電池不會丟失數據。
6、USB通信接口
技術參數
1、柔性電流鉗尺寸
| 柔性電流鉗內徑 | 線圈長度 | 線圈質量 | 線圈直徑 |
| Φ50mm | 160mm | 約93g | φ7.5mm |
| Φ100mm | 320mm | 約103g | φ7.5mm |
| Φ150mm | 480mm | 約113g | φ7.5mm |
| Φ200mm | 640mm | 約123g | φ7.5mm |
| Φ300mm | 950mm | 約145g | φ7.5mm |
| Φ500mm | 1580mm | 約183g | φ7.5mm |
| Φ1000mm | 3150mm | 約303g | φ7.5mm |
| Φ1500mm | 4720mm | 約403g | φ7.5mm |
2、技術參數
| 規格名稱 | 規格參數 |
| 電源 | DC3.7V，2500mAh鋰電池 |
| 顯示屏 | 1.9寸LCD，分辨率128x64，帶背光 |
| 柔性電流鉗數量 | 1～3個（選型） |
| 測試方式 | 柔性CT：輸出信號是電流對時間的微分，通過對輸出電壓信號進行積分，就可以真實還原輸入電流。 |
| 電流量程 | AC 0.00A～9999A |
| 分辨率 | AC 10mA |
| 測試精度 | ±2%rdg±5dgt(導線處于柔性線圈中心位置，23℃±2℃) |
| 頻率 | 50Hz/60Hz |
| 線圈內徑 | Φ100mm可按客戶要求訂制 |
| 線圈直徑 | Φ7.5mm(非常適合于狹窄環境和排線密集的場所等) |
| 位置誤差 | 被測導線應盡量處于柔性線圈的中心位置，不要靠近開合口處，開合口處測試誤差約增大一倍或更多。 |
| 采樣速率 | 2次/秒 |
| 數據存儲 | 20萬組（掉電或更換電池不會丟失數據）1組數據為同時記錄1～3路電流鉗的數據。 |
| 記錄周期 | 1秒～99分鐘內設定記錄間隔時間，0秒為不自動存儲 |
| 記錄時間 | 1秒間隔，可連續記錄48小時 |
| 10秒間隔，可連續記錄120小時 | |
| 1分鐘間隔，可連續記錄168小時 | |
| 下載速度 | 60kB / Min |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 電池電壓 | 使用3.7V可充電鋰電池，三格電量顯示，電量為零格時表示電池電壓低，請及時充電 |
| USB通信 | 通過上位機軟件存儲數據，可以上傳電腦保存、分析、打印 |
| 額定電流 | 節電模式下6mA，最大35mA |
| 線路電壓 | AC600V以下線路測試 |
| 絕緣強度 | AC 2kV/rms(螺釘與外殼之間) |
| 儀表尺寸 | 寬高厚78mm×165mm×42mm |
| 儀表質量 | 主機：約293g(含電池) |
| 適合安規 | IEC1010-1、IEC1010-2-032、污染等級2、CAT VI(1000V) IEC61326(EMC標準) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 鉗口尺寸 | 電流量程 | 續航時間 | USB通訊 |

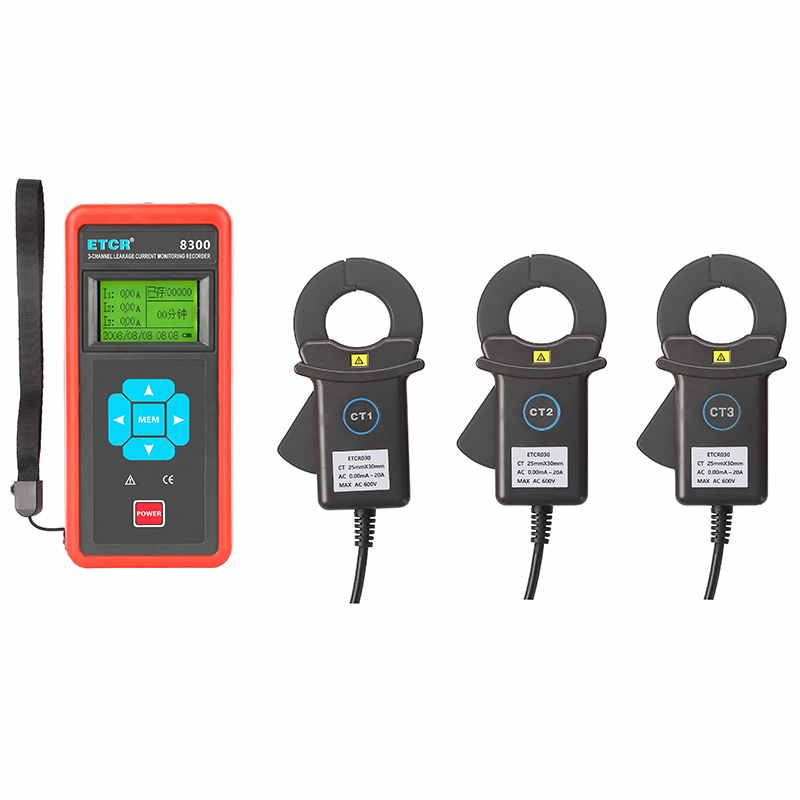

| 25mm×30mm | AC 0.00mA～20A | 7天 | 有 |

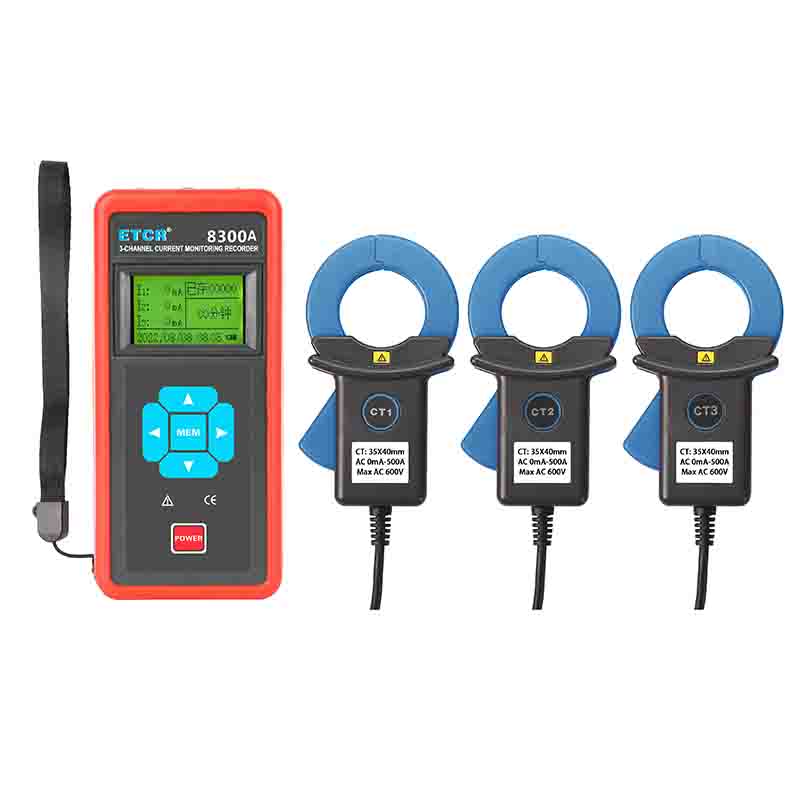

| 35mm×40mm | AC 0mA～500A | 7天 | 有 |
| Φ100mm | AC 0.00A～9999A | 7天 | 有 |

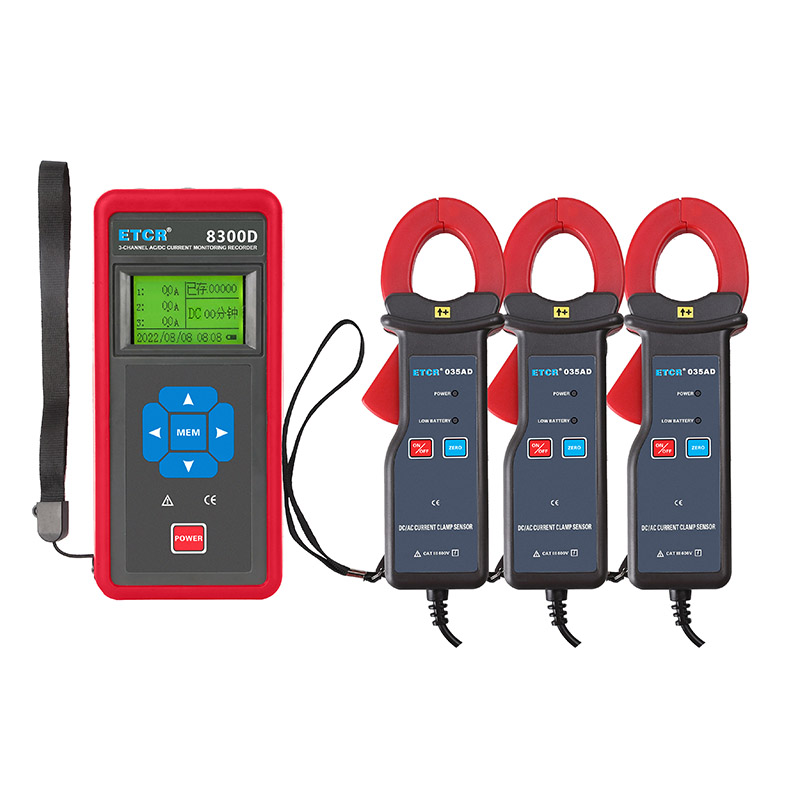

| 30mm×35mm | AC/DC 0.0A～1000A | 72小時 | 有 |
