產品簡介

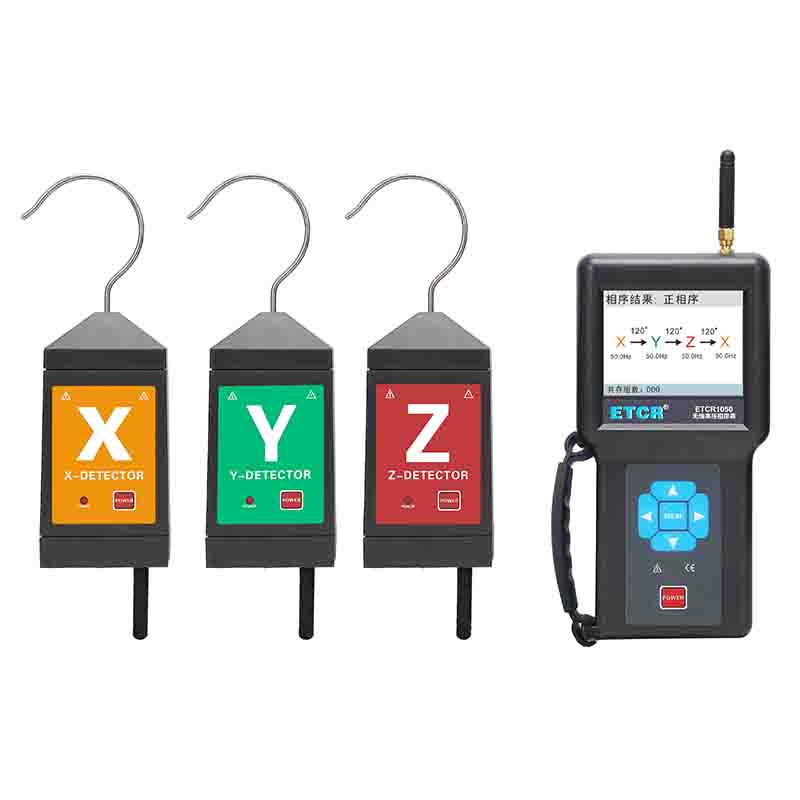

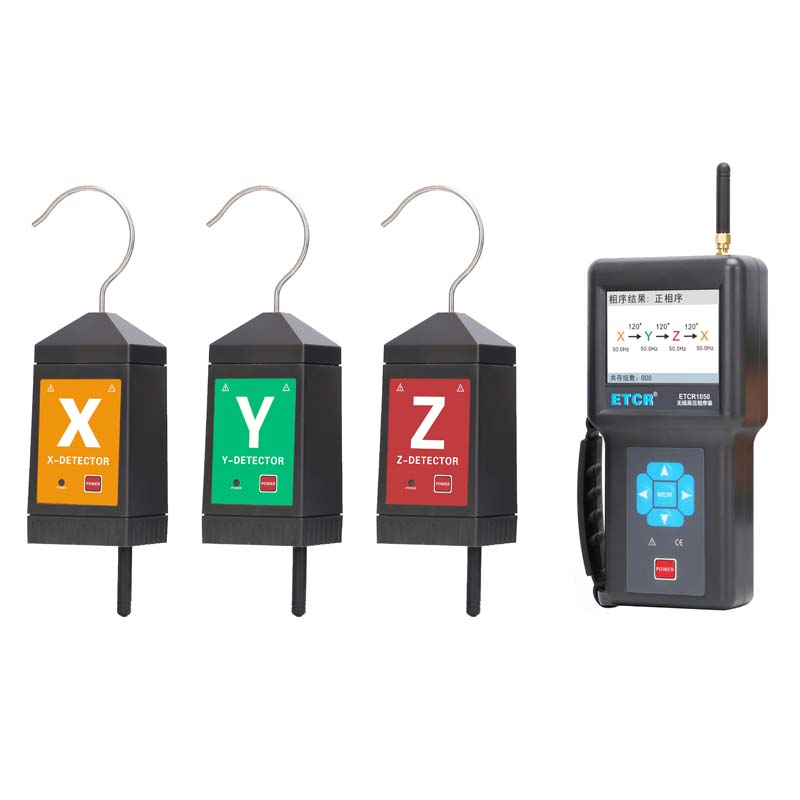

ETCR1050無線高壓相序測試儀又稱高壓檢相器，核相儀既可以在高壓線路，也可以在高壓開關柜（中置柜、環網柜等）進行相序測試，實現從10V～500kV電壓等級自動核相、相位測試、頻率測試、相序判斷、驗電及電壓等級顯示等功能。當線路電壓超過110kV，必須使用非接觸測試，測試時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成相序測試與核相，無需直接接觸高壓導線，安全快速。

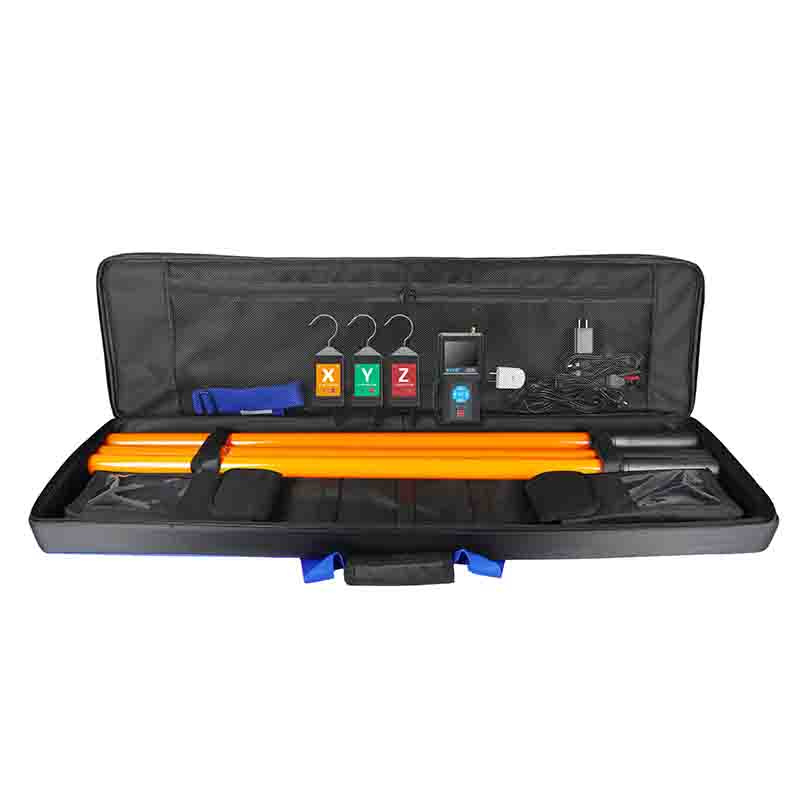

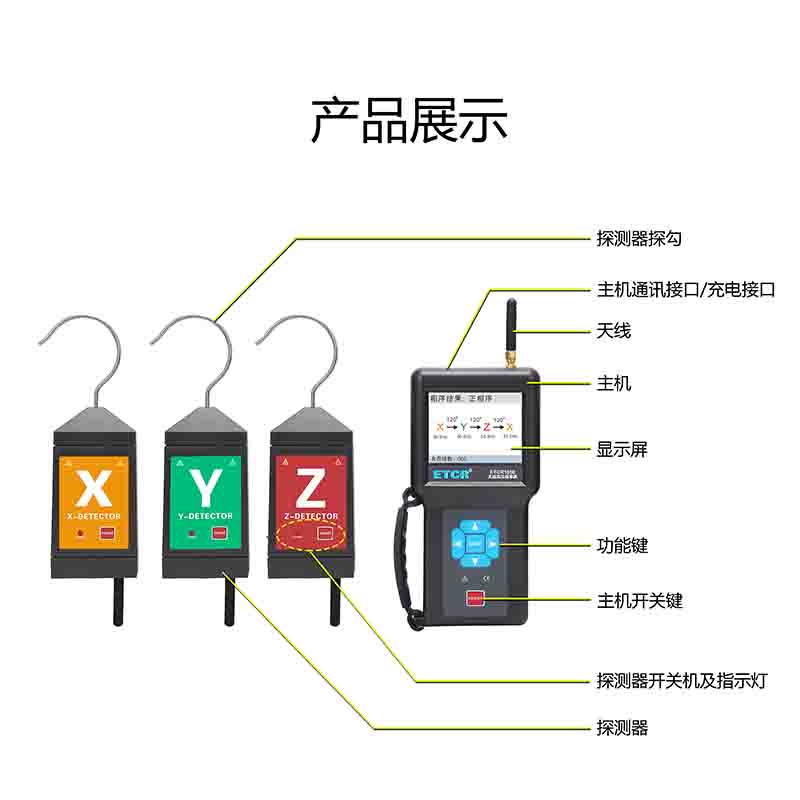

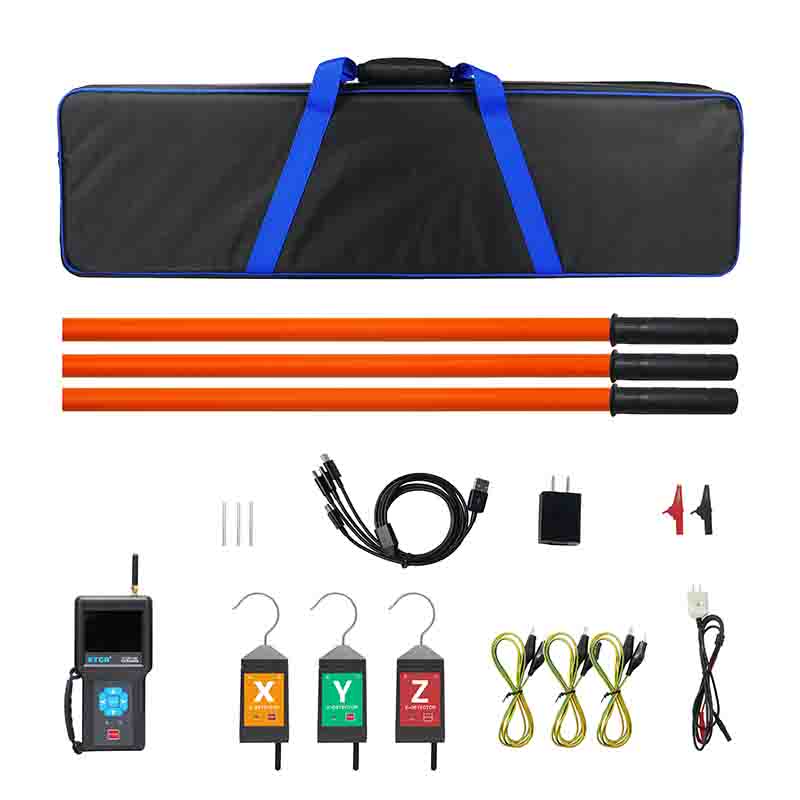

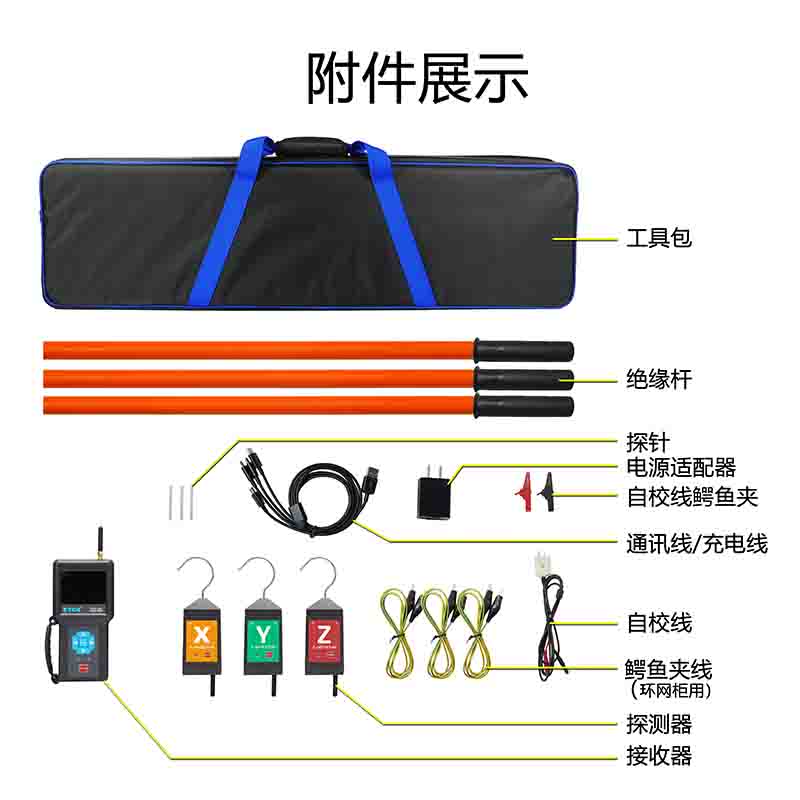

ETCR1050無線高壓相序測試儀由主機、3個探測器、伸縮絕緣桿、數據上傳軟件、USB通訊線等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀，具有“X信號正常、Y信號正常、Z信號正常、正相序、反相序、同相、異相”等語音提示功能，使測試更簡單輕松。儀表有USB通信接口，存儲數據可上傳電腦進行歷史數據讀取、查閱、保存、打印。

產品特點
1、采用無線傳輸技術、核相距離200米，核相準確操作便捷。
2、語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
4、儀表還具有驗電及電壓等級顯示功能。
5、存儲功能，數據存儲200組。
6、USB通信。
7、可充電鋰電池。

技術參數

規格名稱	規格參數
電源	主機：3.7V,2600mAh鋰電池探測器: 3.7V,1100mAh鋰電池
顯示屏	3.5寸LCD彩屏；顯示域：71mm×53mm
核相方式	當核相電壓≤110kV時，可接觸式核相當10kV≤核相電壓≤110kV顯示時，可非接觸式核相（在線纜絕緣皮上進行核相）當核相電壓＞110kV時，必須采用非接觸核相
核相電壓	AC 10V～500kV
核相距離	200m
通訊距離	130m（主機與檢測儀通訊距離）
相別定性	同相:－20°～20°；異相: 100°～140°和220°～260°
量程	測試相位：0°～360°
量程	測試頻率：45.0Hz～65.0Hz
精度	相位：≤±8°
精度	頻率：≤±2Hz
分辯率	相位：1° 頻率：0.1Hz
發射頻率	433MHz
相位指示	向量圖及數字同時顯示
電源指示	探測器具有綠色電源指示燈
驗電指示	“嘟--嘟--嘟”蜂鳴聲
電壓等級顯示范圍	0.4kV～110kV
顯示速率	2次/秒
數據存儲	200組(掉電或更換電池不會丟失數據)
自動關機	開機約15分鐘儀表將自動關機
電池電壓	主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。
額定電流	探測器：30mA max；主機：150mA max
伸縮絕緣桿長度	670mm～3000mm
絕緣試驗	絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)
外界干擾	無特強電磁場；無433MHz同頻干擾
防護等級	IP63
儀表尺寸	主機195mm×100mm×45mm；探測器130mm×65mm×45mm
儀表質量	主機：約380g(含電池)；探測器：約156g×3個(含電池)；總質量：約8kg（含附件）
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準
適合安規
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下

型號對比

產品型號	核相距離	核相電壓	相位測試	其他
ETCR1050	200m	AC 10V～500kV	0°～360°	普通核相相序測試

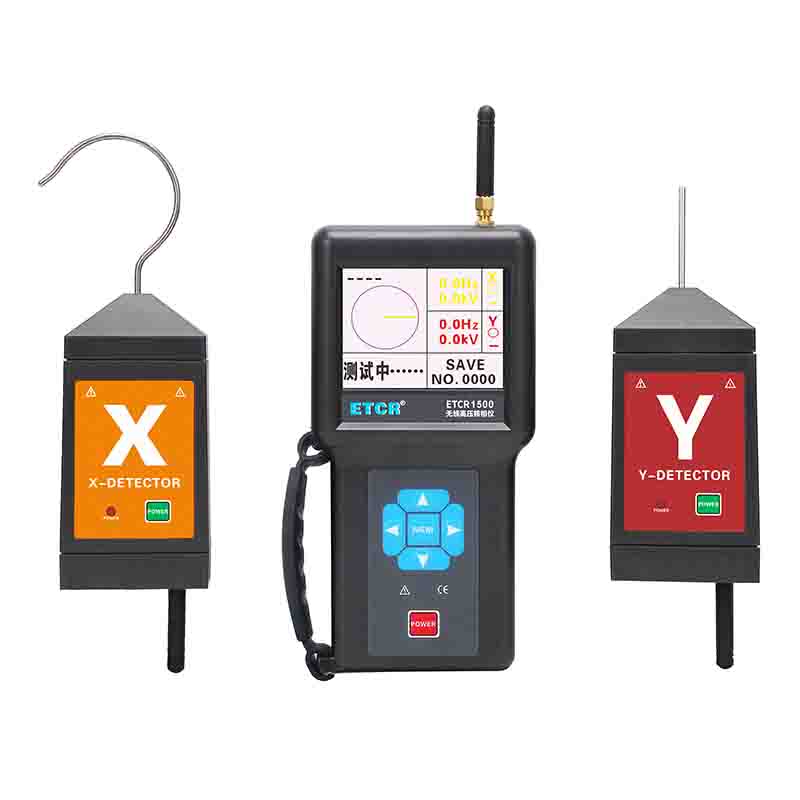

ETCR1500	200m	AC 10V-500kV	0°～360°	普通核相

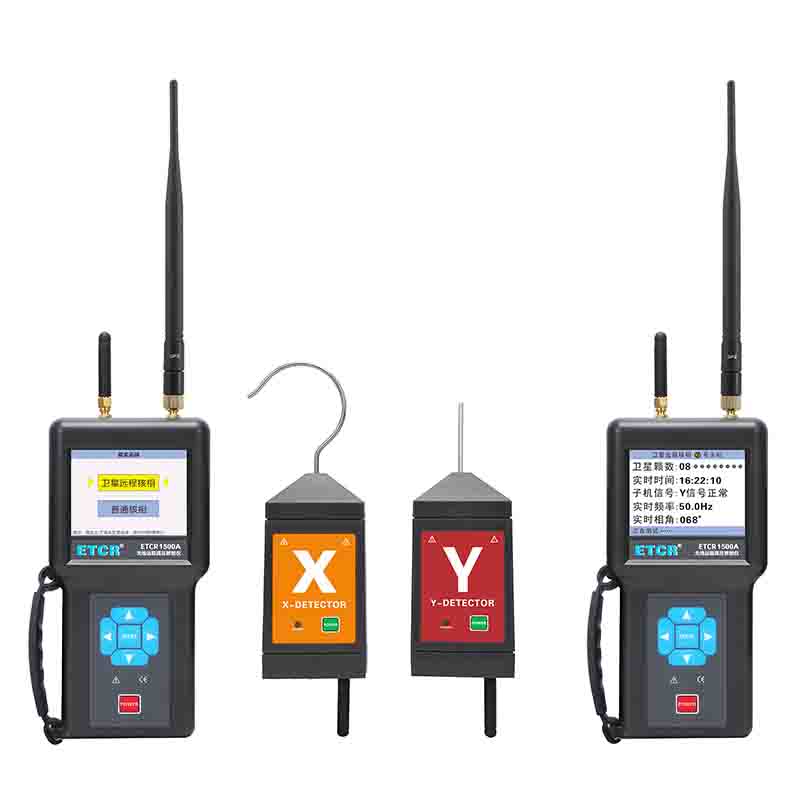

ETCR1500A	5000m	AC 10V-500kV	0°～360°	普通核相遠程核相

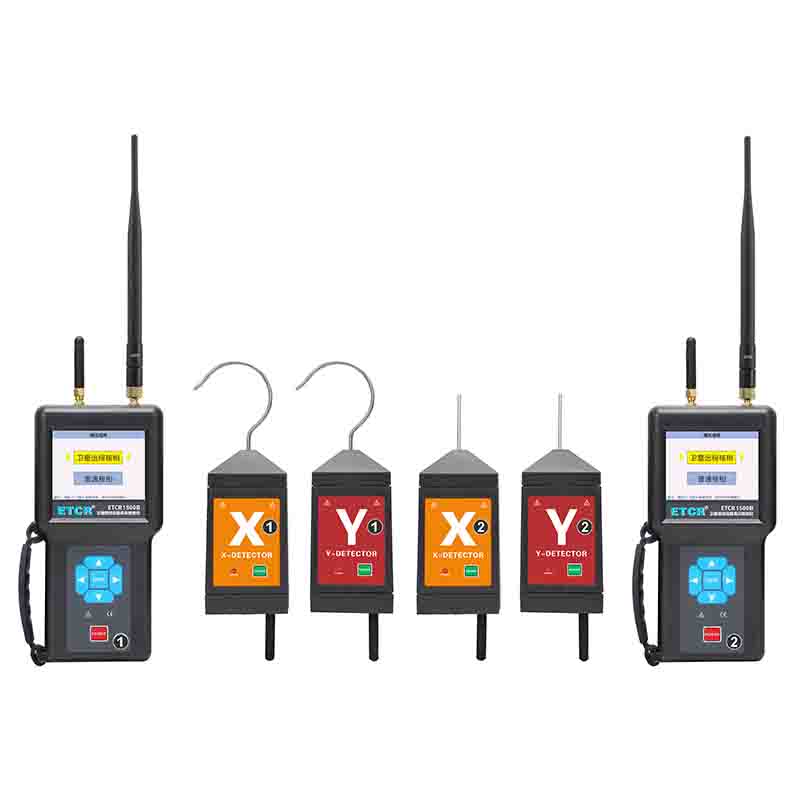

ETCR1500B	500km	AC 10V-500kV	0°～360°	普通核相遠程核相

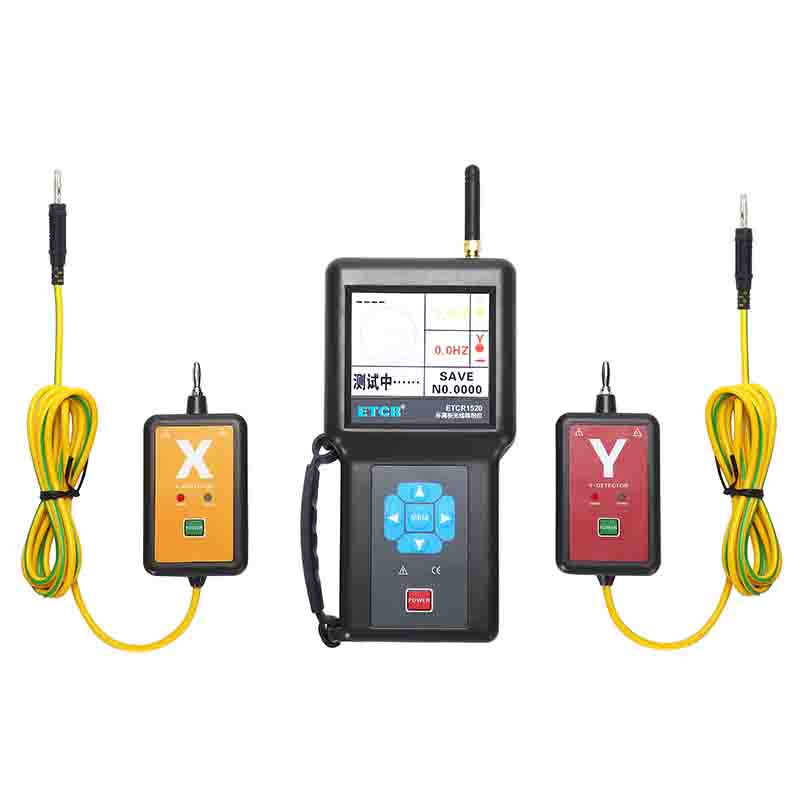

ETCR1520	30m	AC 1V-600V	0°～360°	普通核相

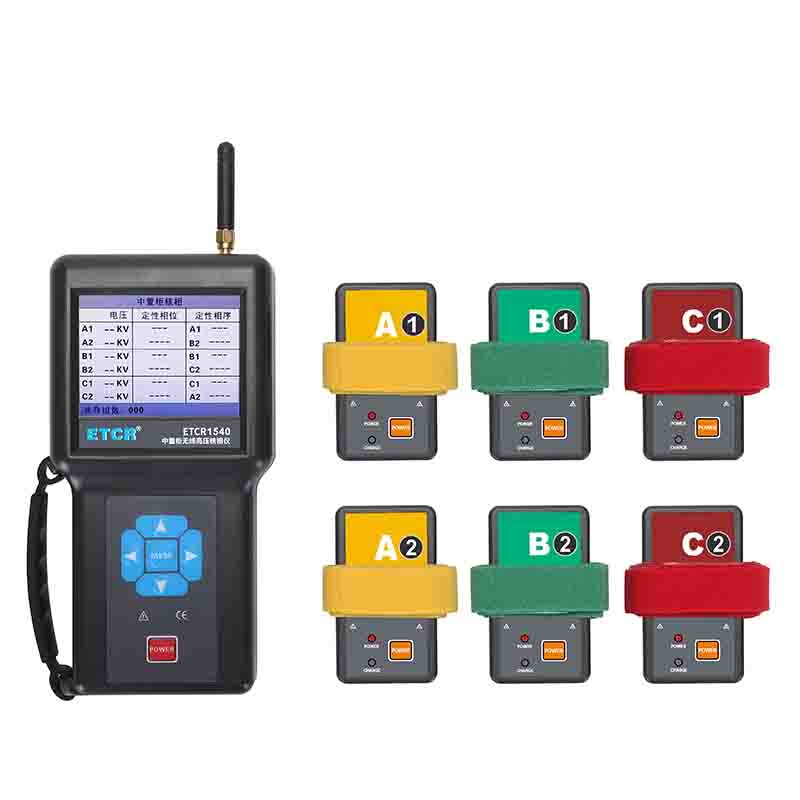

ETCR1540	20m	AC 10kV/35kV	0°～360°	普通核相

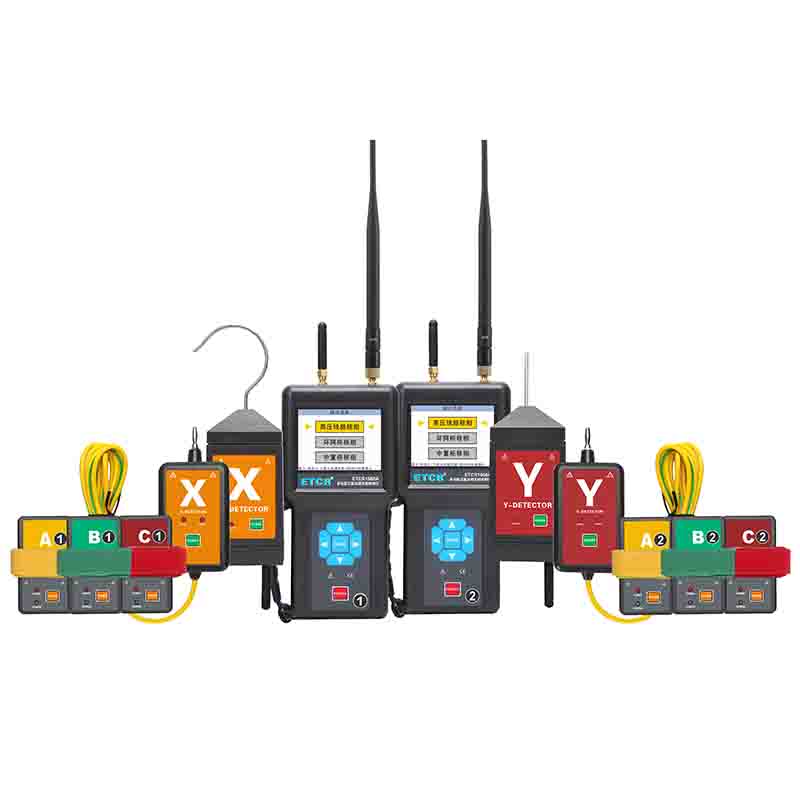

ETCR1560A	500km	AC 10V-500kV	0°～360°	普通核相遠程核相

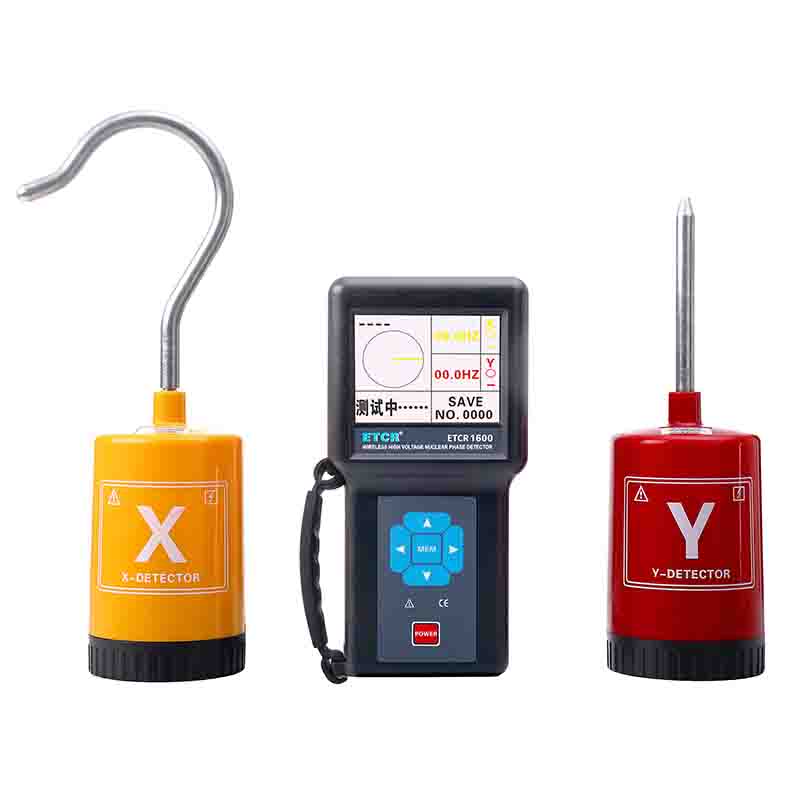

ETCR1600	60m	AC 220V～220kV	0°～360°	普通核相
