產品簡介

ETCR1560A多功能衛星遠程無線核相儀用于高壓線路、中置柜、環網柜等場所的遠程核相及近距離核相、相位測試、相序判斷及驗電等，儀表具有遠距離衛星授時核相和普通近距離核相功能, 配備專用的高壓線路、中置柜、環網柜核相探測器，完全實現從1V～500kV電壓自動核相，操作簡易，省時快捷。

儀表采用衛星精準授時技術，實現遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，實現聯合授時，確保核相精準。當線路電壓等級超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。

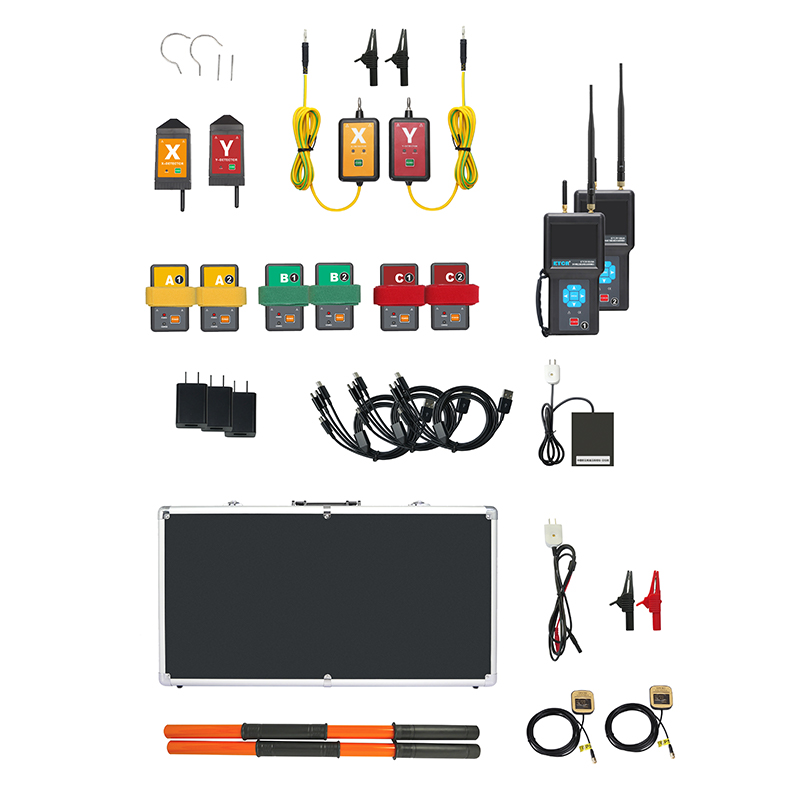

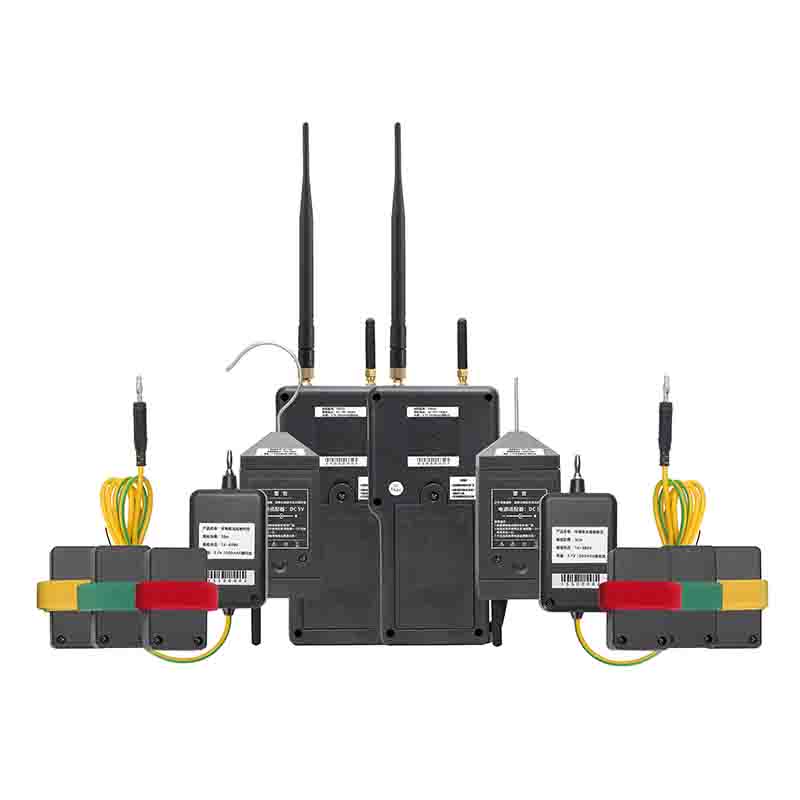

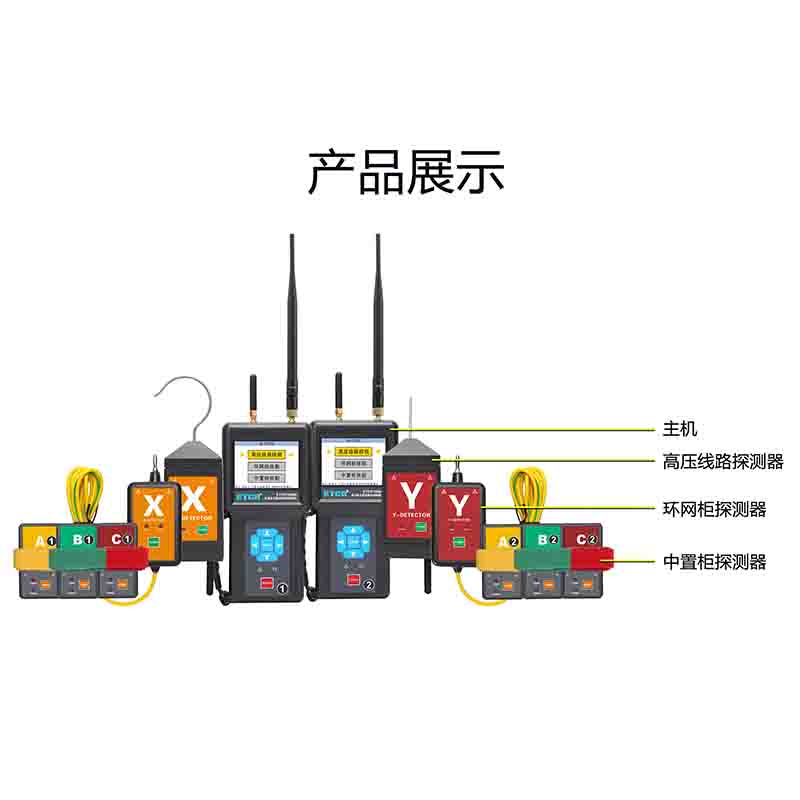

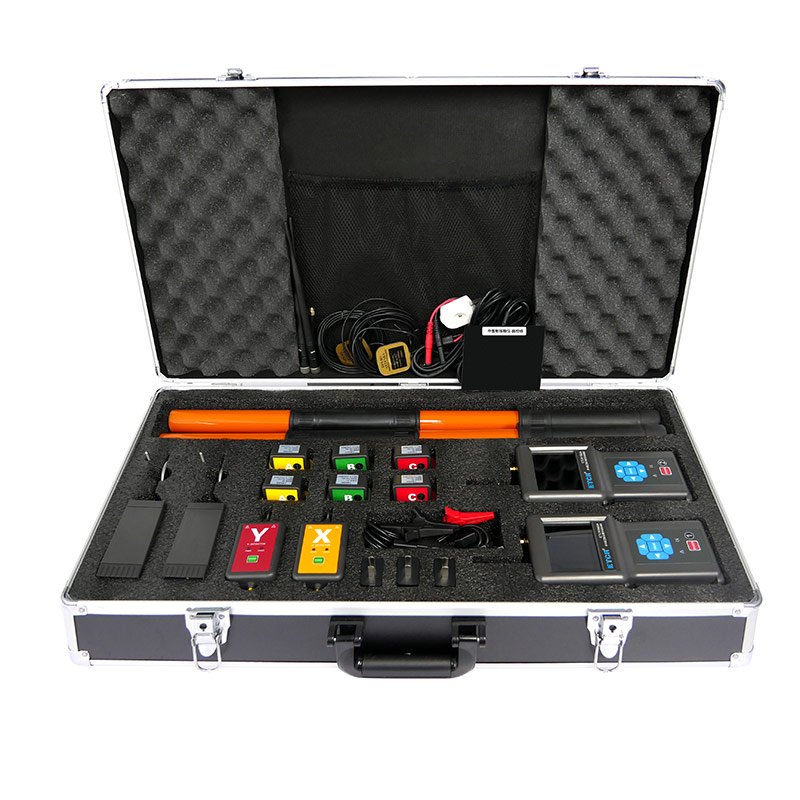

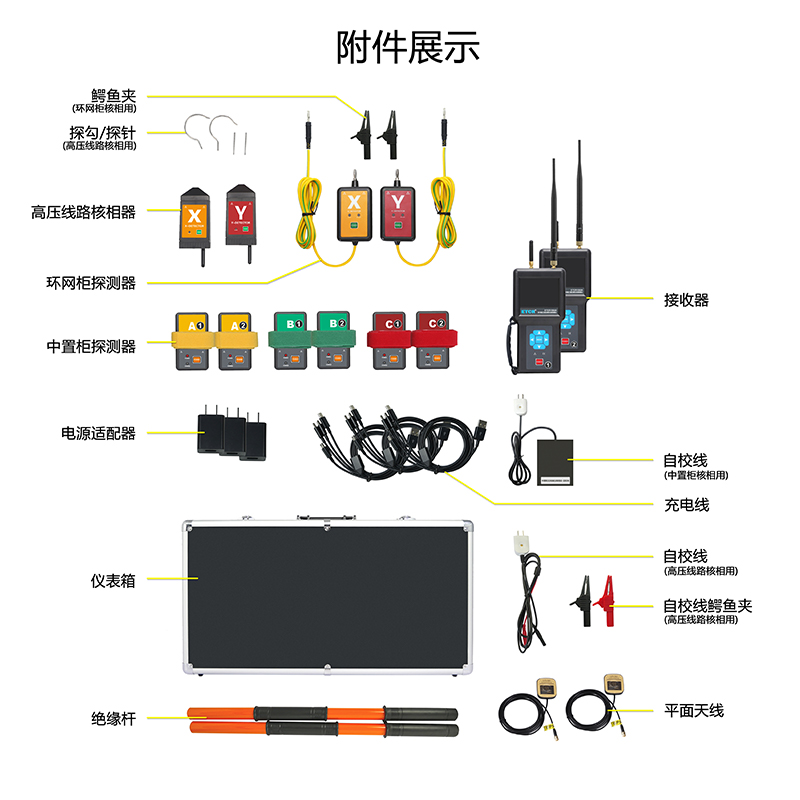

ETCR1560A多功能衛星遠程無線核相儀由主機、高壓線路探測器、中置柜探測器、環網柜探測器、伸縮絕緣桿、監測軟件等組成。衛星遠程核相時需使用2臺主機，近距離核相時使用1臺主機。主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。存儲功能，可存儲數據140組，USB通信接口，存儲數據上傳電腦可進行歷史數據讀取、查閱、保存、打印等。

產品特點

1、功能完善的核相儀，兩種核相模式：衛星遠程核相模式、近距離普通核相模式，可應用于各種場合的核相測試。

2、配置3款核相探測器，應對各種核相場合得心應手。

3、語音播報功能，語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。

4、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。

5、儀表具有驗電及電壓等級顯示功能。

6、存儲功能，數據存儲140組。

7、USB通訊接口。

8、可充電鋰電池。


技術參數

1、高壓線路核相技術參數

規格名稱	規格參數
探測器電源	3.7V,1100mAh鋰電池
核相方式	當核相電壓≤110kV時，可接觸式核相當10kV≤核相電壓≤110kV顯示時，可非接觸式核相（在線纜絕緣皮上進行核相）當核相電壓＞110kV時，必須采用非接觸核相
核相電壓	AC 10V～500kV
衛星核相距離	5000m
普通核相距離	200m
探測器尺寸	130mm×65mm×45mm
探測器重量	約156g×2個（含電池）
絕緣桿長度	670mm～3000mm

2、環網柜核相技術參數

規格名稱	規格參數
探測器電源	3.7V,1100mAh鋰電池
核相方式	接觸式核相
核相電壓	AC 1V～600V
衛星核相距離	5000m
普通核相距離	30m
探測器尺寸	120mm×54mm×30mm
探測器重量	約123g×2個（含電池）

3、中置柜核相技術參數

規格名稱	規格參數
探測器電源	3.7V,1100mAh鋰電池
核相方式	非接觸式核相
核相電壓	AC 10kV～35kV
核相距離	20m
探測器尺寸	80mm×46mm×26mm
探測器重量	約71g×6個（含電池）

4、其它技術參數

規格名稱	規格參數
主機電源	3.7V,2600mAh鋰電池
顯示屏	3.5寸LCD彩屏；顯示域：71mm×53mm
相別定性	同相:－20°～20°；異相: 100°～140°和220°～260°
量程	測試相位：0°～360°
量程	測試頻率：45.0Hz～65.0Hz
精度	相位：≤±8°
精度	頻率：≤±2Hz
分辯率	相位：1°頻率：0.1Hz
發射頻率	433MHz
相位指示	向量圖及數字同時顯示
電源指示	探測器具有綠色電源指示燈
驗電指示	“嘟--嘟--嘟”蜂鳴聲
電壓等級顯示范圍	0.4kV～110kV
顯示速率	2次/秒
衛星授時精度	小于20nS
搜星指示	搜索衛星時動態顯示“----”符號
搜星時間	首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。
無衛星持續時間	搜星成功后，到無衛星信號嘗試?yán)^續核相，可持續1小時，完全滿足地下室核相、電房室內核相等
數據存儲	可存儲200組。近距離核相模式：高壓線路核相40組，環網柜核相40組，中置柜核相20組衛星遠距離模式：高壓線路核相20組（每組10條記錄），環網柜核相20組（每組10條記錄）
自動關機	近距離核相模式開機約15分鐘；衛星遠程核相模式開機約45分鐘
電池電壓	主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。
額定電流	探測器：30mA max；主機：150mA max
絕緣試驗	絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)
外界干擾	無特強電磁場；無433MHz 同頻干擾
主機尺寸	195mm×100mm×45mm
主機質量	約550g×2個（含電池）
儀表箱尺寸	1060mm×300mm×100mm
儀表質量	約7.67kg（含附件）
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下

型號對比

產品型號	核相距離	核相電壓	相位測試	其他
ETCR1050	200m	AC 10V～500kV	0°～360°	普通核相相序測試
ETCR1500	200m	AC 10V-500kV	0°～360°	普通核相
ETCR1500A	5000m	AC 10V-500kV	0°～360°	普通核相遠程核相
ETCR1500B	500km	AC 10V-500kV	0°～360°	普通核相遠程核相
ETCR1520	30m	AC 1V-600V	0°～360°	普通核相
ETCR1540	20m	AC 10kV/35kV	0°～360°	普通核相
ETCR1560A	500km	AC 10V-500kV	0°～360°	普通核相遠程核相
ETCR1600	60m	AC 220V～220kV	0°～360°	普通核相
