產品系列 : 無線高低壓遠程核相儀
用于500kV以下電力線路、高壓開關柜或變電所遠程核相、相位測試、頻率測試、相序判斷及驗電
核相電壓：10V～500kV
遠程核相距離：5000m
普通核相距離：200m
相位量程：0°～360°
頻率量程：45.0Hz～65.0Hz
電壓等級顯示范圍：0.4kV～110kV
伸縮絕緣桿長度：670mm～3000mm
數據存儲：200組
語音播報功能
USB通信
可充電鋰電池
產品簡介
ETCR1500A遠程高壓核相儀又稱衛星授時高壓核相儀，同時具備超遠距離核相和普通近距離核相功能，采用衛星精準授時技術，實現遠距離核相、近距離普通核相、地下室核相、礦井下核相，授時精度小于20nS，實現聯合授時，確保核相精準。普通核相距離200m（在空曠場所），衛星核相距離5000m。本核相儀既可以在高壓線路，也可以在高壓開關柜（中置柜、環網柜等）進行核相，實現從10V～500kV電壓等級自動核相、相位測試、頻率測試、相序判斷、驗電及電壓等級顯示等功能。當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。

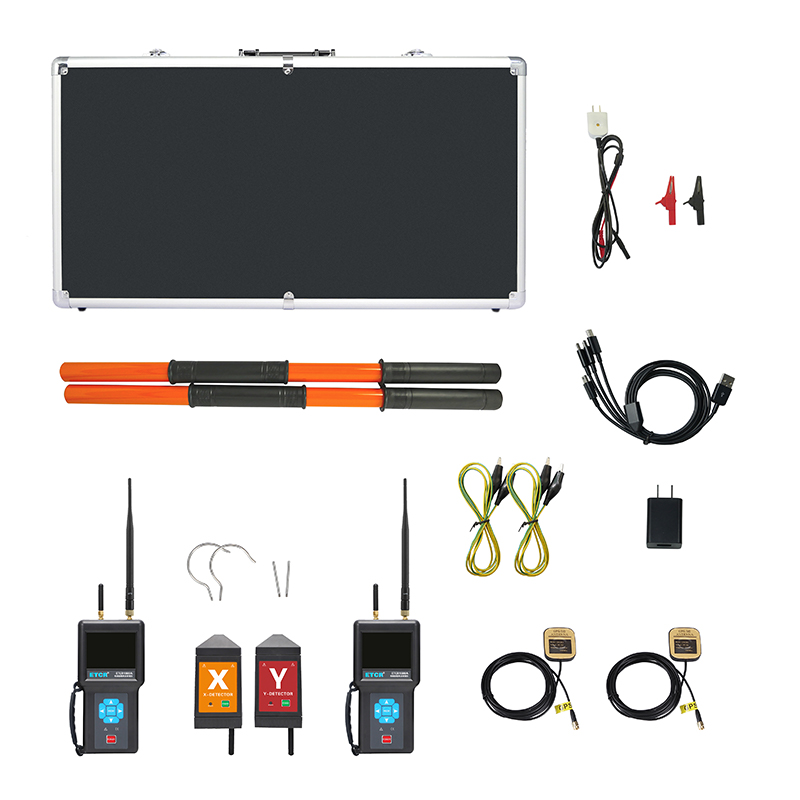

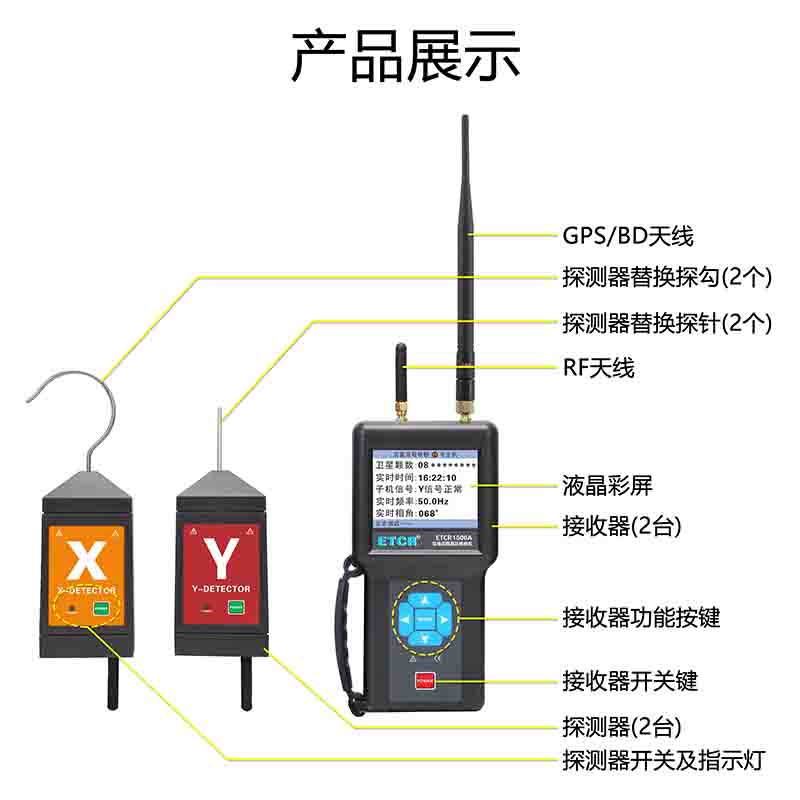

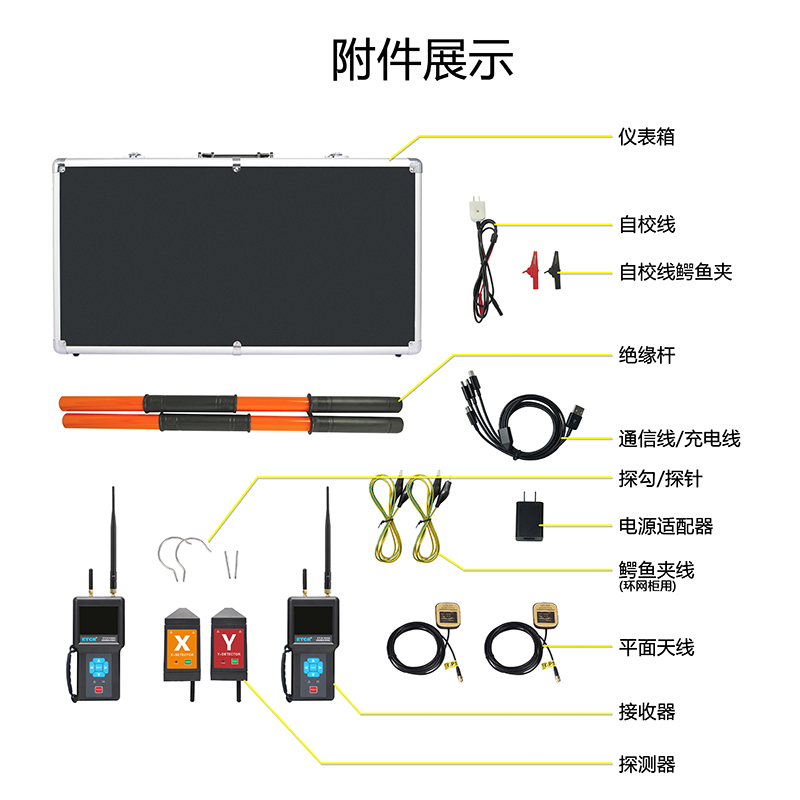

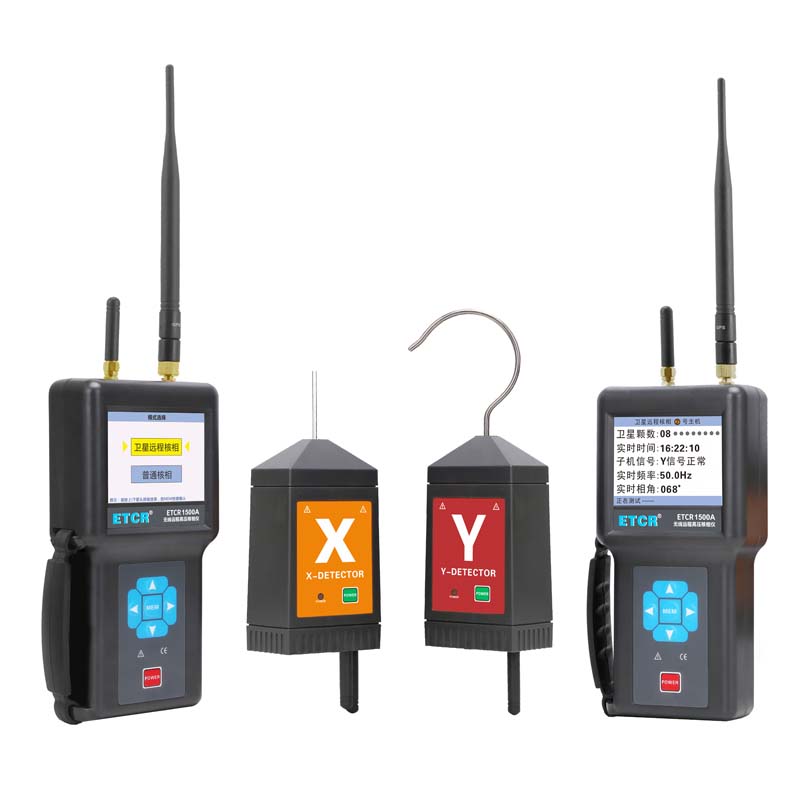

ETCR1500A遠程高壓核相儀由2個主機、2個探測器、伸縮絕緣桿、監測軟件等組成，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果，向量圖指示、相位指示清晰直觀；具有“X信號正常、Y信號正常、同相、異相”語音提示功能，使測試更簡單輕松。
產品特點
1、兩種核相模式：衛星遠程核相模式、近距離普通核相模式。
2、語音播報功能，語音提示：“X信號正常、Y信號正常、Z信號正常、正相序、逆相序”。
3、采用3.5寸LCD彩屏，可同屏顯示相位、頻率、相序、及核相結果，向量圖指示、相位指示清晰直觀。
4、儀表具有驗電及電壓等級顯示功能。
5、存儲功能，數據存儲200組。
6、USB通訊接口。
7、可充電鋰電池。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | 主 機：3.7V,2600mAh鋰電池 探測器: 3.7V,1100mAh鋰電池 |
| 顯示屏 | 3.5寸LCD真彩屏；顯示域：71mm×53mm |
| 核相模式 | 衛星遠程核相模式、近距離普通核相模式 |
| 核相方式 | 當核相電壓≤110kV時，可接觸式核相 當10kV≤核相電壓≤110kV顯示時，可非接觸式核相（在線纜絕緣皮上進行核相） 當核相電壓＞110kV時，必須采用非接觸核相 |
| 核相電壓 | AC 10V～500kV |
| 衛星核相距離 | 5000m |
| 普通核相距離 | 200m |
| 相別定性 | 同相:－20°～20°；異相: 100°～140°和220°～260° |
| 量程 | 測試相位：0°～360° |
| 測試頻率：45.0Hz～65.0Hz | |
| 精度 | 相位：≤±10° |
| 頻率：≤±2Hz | |
| 分辯率 | 相位：1° 頻率：0.1Hz |
| 驗電指示 | “嘟--嘟--嘟”蜂鳴聲 |
| 電壓等級顯示范圍 | 0.4kV～110kV |
| 衛星授時精度 | 小于20nS |
| 搜星指示 | 搜索衛星時動態顯示“----”符號 |
| 搜星時間 | 首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。 |
| 無衛星持續時間 | 搜星成功后，到無衛星信號嘗試?yán)^續核相，可持續1小時，完全滿足地下室核相、電房室內核相等 |
| 自動切換 授時模式 | 根據衛星信號強弱，自動切換衛星接收核相與授時核相，無需選擇衛星模式還是授時模式。 |
| 顯示速率 | 2次/秒 |
| 數據存儲 | 200組(掉電不會丟失數據) |
| 自動關機 | 普通核相模式開機約15分鐘無操作自動關機 衛星遠程核相模式開機約45分鐘無操作自動關機 |
| 電池電壓 | 主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。 |
| 額定電流 | 探測器：30mA max；主機：150mA max |
| 伸縮絕緣桿長度 | 670mm～3000mm |
| 絕緣試驗 | 絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間) |
| 外界干擾 | 無特強電磁場；無433MHz同頻干擾 |
| 儀表尺寸 | 主機195mm×100mm×45mm；探測器130mm×65mm×45mm |
| 儀表質量 | 主機：約415g×2個（含電池）；探測器：約156g×2個（含電池）；總質量：約7.79kg（含附件） |
| 適合安規 | GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求 |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
型號對比
| 產品型號 | 核相距離 | 核相電壓 | 相位測試 | 其他 |
| 200m | AC 10V～500kV | 0°～360° | 普通核相 相序測試 |
| 200m | AC 10V-500kV | 0°～360° | 普通核相 |
| 5000m | AC 10V-500kV | 0°～360° | 普通核相 遠程核相 |
| 500km | AC 10V-500kV | 0°～360° | 普通核相 遠程核相 |
| 30m | AC 1V-600V | 0°～360° | 普通核相 |
| 20m | AC 10kV/35kV | 0°～360° | 普通核相 |
| 500km | AC 10V-500kV | 0°～360° | 普通核相 遠程核相 |
| 60m | AC 220V～220kV | 0°～360° | 普通核相 |
